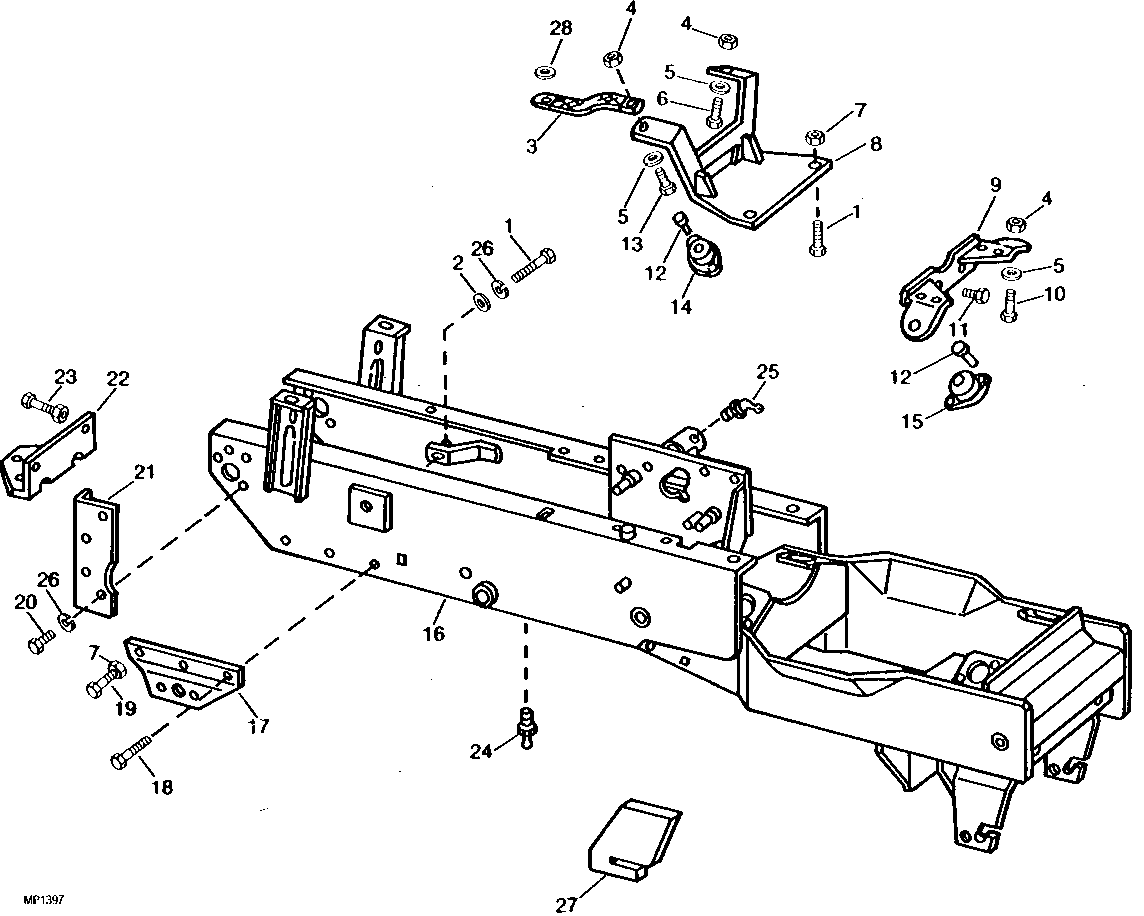

FRAME, HITCH AND ENGINE MOUNTS [A08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1721	4	CAP SCREW	1/2" X 1-1/2"
2	24H1111	2	Washer	17/32" X 1-1/16" X 0.090"
3	AM52218	1	GROUND CABLE	(SUB AM30768)
4	14H812	4	NUT	3/8"
5	24H1314	4	Washer	13/32" X 1-3/4" X 7/64"
6	19H1765	2	Cap Screw	3/8" X 1-3/4"
7	14H809	8	Nut	1/2"
8	AM35356	1	BASE	-
9	AM35357	1	BRACKET	-
10	19H1944	2	Cap Screw	3/8" X 2-3/4"
11	19H1765	2	Cap Screw	3/8" X 1-3/4"
12	-	8	Part 12	(SUB 21H1318, 14H608 AND 12H316)
12	21H1318	8	Screw	0.216" X 1/2"
12	14H608	8	NUT	0.216"
12	12H316	8	Lock Washer	0.216"
13	19H1801	1	CAP SCREW	3/8" X 2"
14	M46201	2	ISOLATOR	-
15	AM35692	2	ISOLATOR	-
16	AM35375	1	FRAME	-
16	AM37924	1	FRAME	-
16	AM37284	1	FRAME	(SUB AM37924 AND T13742)
17	M48580	1	BRACKET	R.H.
17	M48581	1	BRACKET	L.H.
18	19H1820	4	Cap Screw	1/2" X 3"
19	19H1792	8	Cap Screw	1/2" X 1"
20	19H1815	2	Cap Screw	1/2" X 1-1/4"
21	M48586	1	BRACKET	R.H.
21	M48587	1	BRACKET	L.H.
22	M42357	1	HITCH	-
23	19H1833	2	Cap Screw	5/8" X 1-1/4"
23	14H1039	2	Nut	5/8"
24	JD7797	3	Lubrication Fitting	-
25	JD7846	1	Lubrication Fitting	-
26	12H301	6	Lock Washer	1/2"
27	M80012	1	FOAM PAD	R.H.
27	M80013	1	FOAM PAD	L.H.
28	24H1305	1	Washer	13/32" X 13/16" X 0.065"

FRAME, HITCH AND ENGINE MOUNTS [A08]
