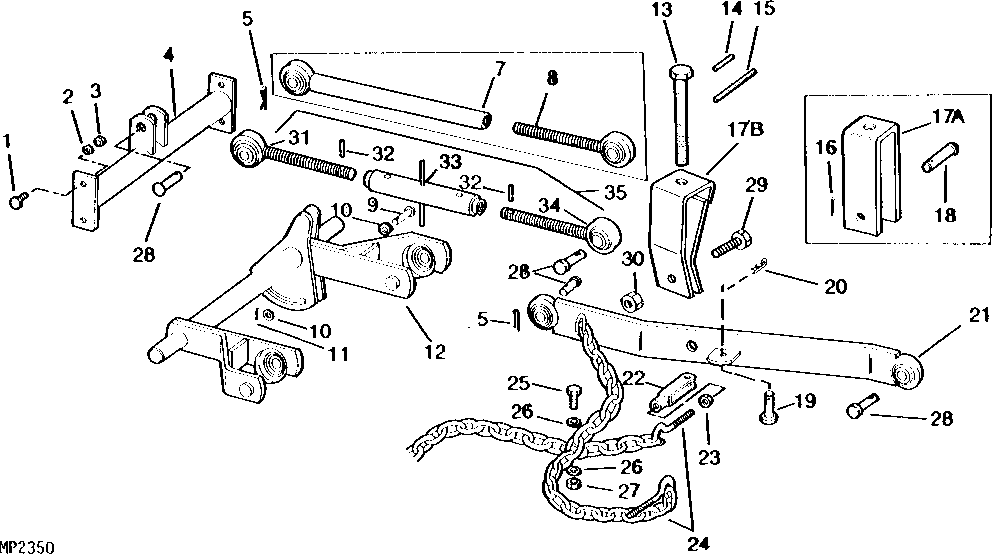

DRAFT LINKS AND ROCKSHAFT [D03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1936	4	Cap Screw	3/8" X 3/4"
2	12H304	4	Lock Washer	3/8"
3	14H812	4	NUT	3/8"
4	AM35429	1	ANCHOR	-
5	A3581R	6	Spring Locking Pin	-
6	T16068	1	Pin	(SUB FOR RV806A, THIS APPLICATION)
7	AM36770	1	LINK BODY	(SUB FOR AM35428)
8	AM36700	1	UNIVERSAL JOINT	(SUB FOR AM35524)
9	F2048R	1	PIN FASTENER	-
10	24H1341	2	Washer	17/32" X 15/16" X 0.060"
11	11H211	1	COTTER PIN	1/8" X 3/4"
12	AM35430	1	ROCKSHAFT	-
12	AM36480	1	ROCKSHAFT	-
13	M48678	2	BOLT	-
14	25H97	2	Groove Pin	1/4" X 1-1/4"
15	25H780	2	GROOVE PIN	1/4" X 3"
16	11H216	2	COTTER PIN	3/16" X 1"
18	8052M	2	PIN	-
19	U11004	2	Pin Fastener	-
20	J16931	2	Pin	-
21	AM35431	2	Link	-
22	L299T	2	Yoke	-
23	14H882	2	Nut	5/16"
24	M43289	2	Eyebolt	-
25	19H1906	1	Cap Screw	5/16" X 1-1/2"
26	24H1292	2	Washer	11/32" X 3/4" X 0.120"
27	M63277	1	Lock Nut	-
28	T16068	5	Pin	-
29	19H1721	2	CAP SCREW	1/2" X 1-1/2"
30	M63368	2	LOCK NUT	-
31	AM31650	1	Link End	R.H. THREAD, FRONT
32	34H247	2	Spring Pin	1/8" X 3/4"
33	AM31649	1	Turnbuckle	-
34	AM31651	1	Link End	L.H. THREAD, REAR
35	AM36770	1	LINK BODY	CENTER
..	BM15840	1	COMPLETE GOODS/SHIP. BUNDLE	FRONT 3-POINT
17A	AM35427	2	YOKE	(SUB AM36479)
17B	AM36479	2	Yoke	-
