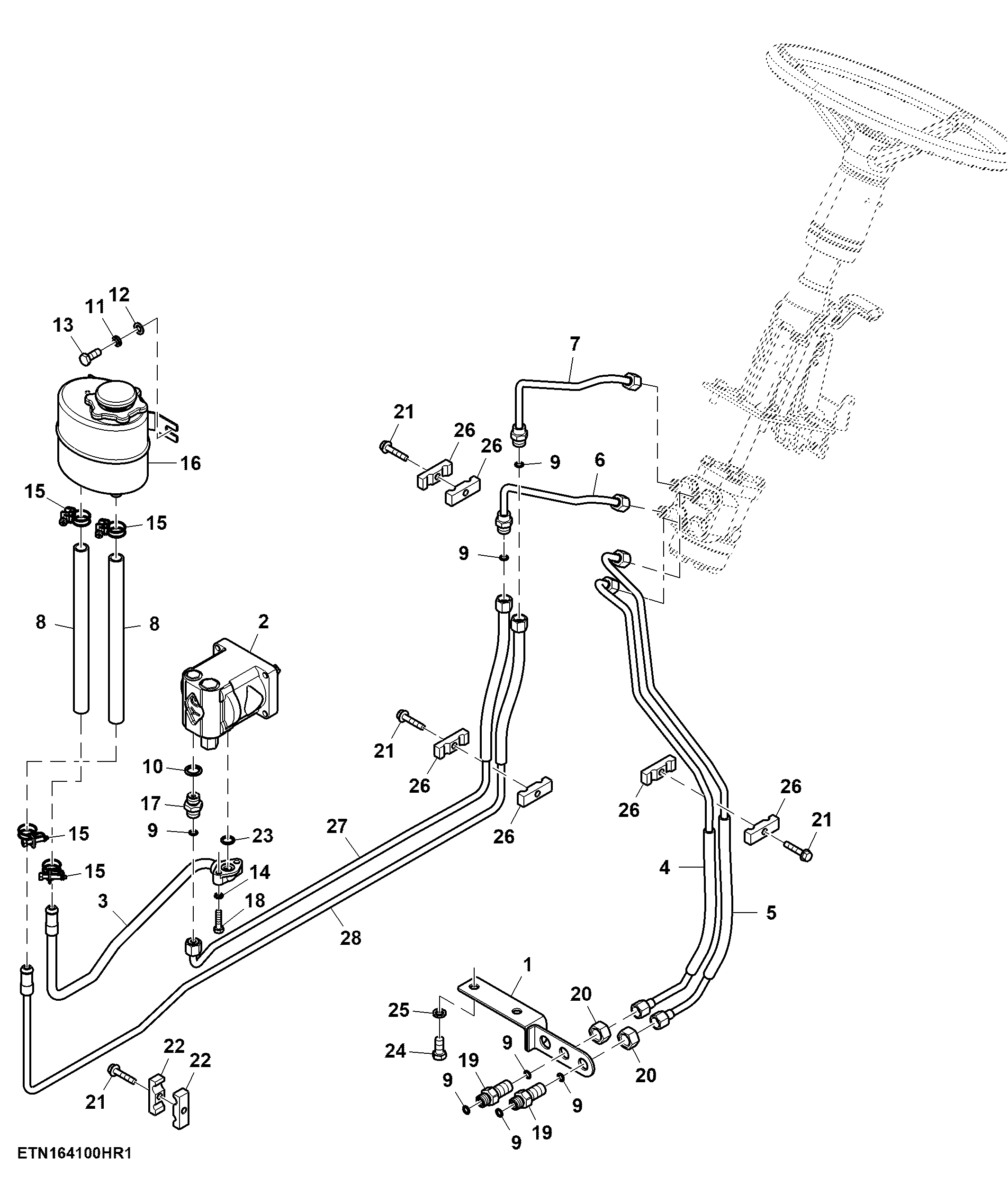

Открытый узел

Steering Lines, MFWD

Steering Lines, MFWD

Steering Lines, MFWD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Steering Lines, MFWD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ23113	1	Bracket	-
2	SJ18341	1	Hydraulic Pump	-
3	SJ26286	1	Oil Tube	Steering Pump Inlet
4	SJ33295	1	Hose	Oil Cylinder, Inside
5	SJ33296	1	Hose	Oil Cylinder, Outside
6	SJ31800	1	Oil Tube	Steering Pump Outlet
6	SJ39237	1	Oil Tube	Steering Pump Outlet
7	SJ31801	1	Oil Tube	Steering Return
7	SJ39238	1	Oil Tube	Steering Return
8	SU327370	2	Hose	LGTH = 295 mm, PVC
9	T77613	7	O-Ring	-
10	SU47439	1	Sealing Washer	-
11	SU318979	2	Lock Washer	-
12	24M7096	1	Washer	10.500 X 18 X 1.600 mm
13	SU318719	2	Bolt	-
14	SU318990	2	Lock Washer	-
15	SU321904	4	Clamp	-
16	SJ321685	1	Tank	-
17	SU61092	1	Fitting	SUB FOR SU313970
18	19M7288	2	Cap Screw	M8 X 30
19	SU61093	2	Fitting	SUB FOR SU314270
20	14M7515	2	Nut	M18
21	19M8882	4	Screw	M8 X 40
22	SU42887	2	Clamp	-
23	SU317888	1	O-Ring	-
24	19M3161	2	Cap Screw	M12 X 25
25	SU318980	2	Lock Washer	-
26	SU335960	6	Clamp	-
27	SJ31798	1	Hose	Steering Pump Outlet
28	SJ31799	1	Hose	Steering Return
