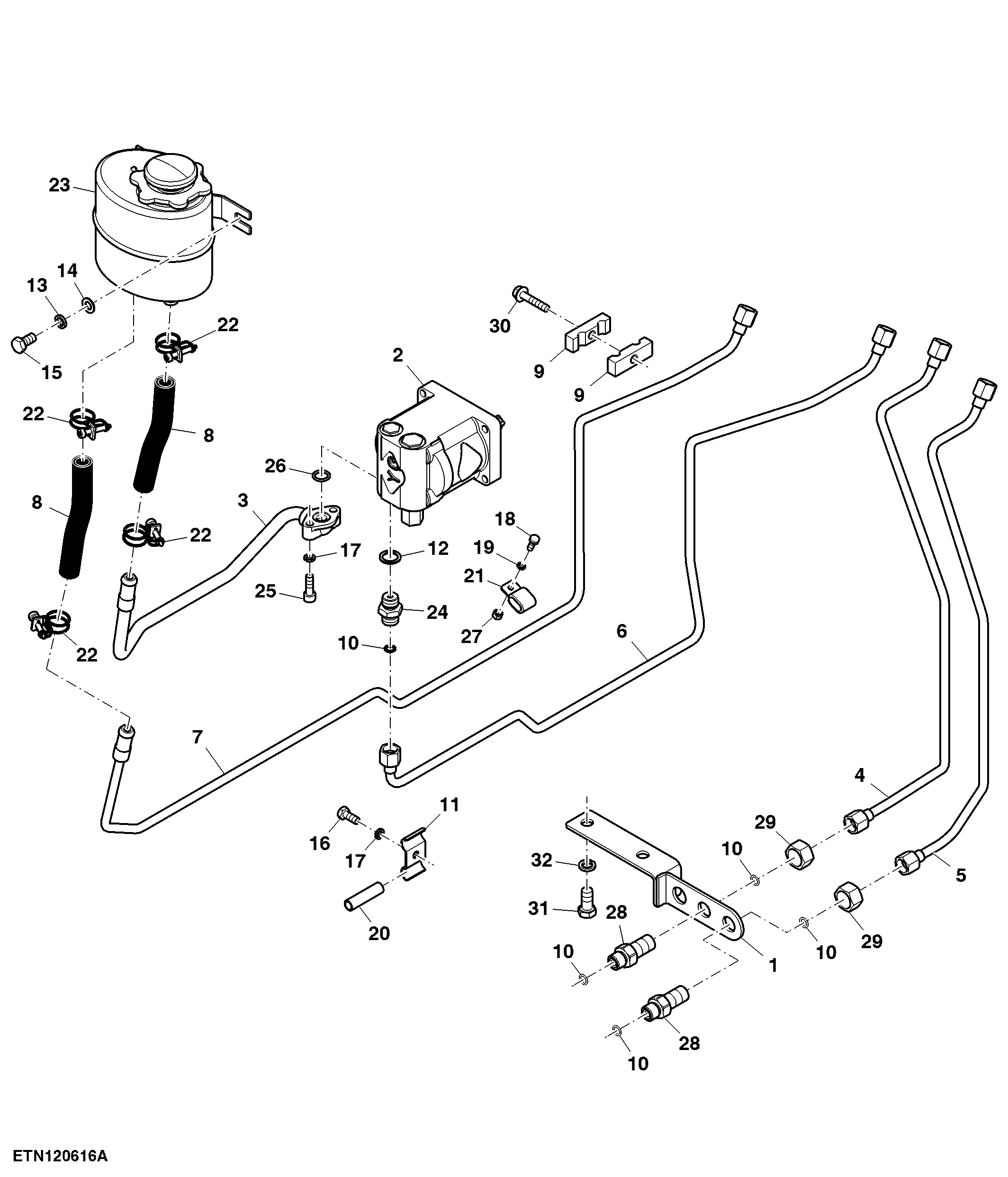

Hydraulic Pump and Oil Lines, Steering

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ19406	1	Bracket	-
2	SJ18341	1	Hydraulic Pump	-
3	SJ19217	1	Oil Tube	Steering Pump Inlet
3	SJ26706	1	Oil Tube	-
4	SJ21535	1	Oil Tube	Oil Cylinder, Inside
5	SJ21536	1	Oil Tube	Oil Cylinder, Outside
6	SJ21537	1	Oil Tube	Steering Pump Outlet
7	SJ21538	1	Oil Tube	Steering Return
8	SJ20726	2	Hose	-
9	SU335960	2	Clamp	-
10	SU317890	5	O-Ring	-
11	SU326906	1	Clamp	-
12	SU318083	1	Washer	-
13	SU318979	2	Lock Washer	-
14	24M7096	1	Washer	10.500 X 18 X 1.600 mm
15	SU318718	2	Bolt	-
16	SU318732	2	Bolt	-
17	SU318990	4	Lock Washer	-
18	19M7560	1	Cap Screw	M6 X 16
19	SU318989	1	Lock Washer	-
20	SU326535	1	Bushing	-
21	SU327362	2	Clamp	-
22	SU321904	4	Clamp	-
23	SJ321685	1	Tank	-
24	SU313970	1	Fitting	-
25	SU323079	2	Screw	-
26	SU317888	1	O-Ring	-
27	14M7567	1	Nut	M6
28	SU314270	2	Fitting	-
29	14M7515	2	Nut	M18
30	19M8882	1	Screw	M8 X 40
31	19M3161	2	Cap Screw	M12 X 25
32	SU318980	2	Lock Washer	-

Hydraulic Pump and Oil Lines, Steering

Нет текстового описания
