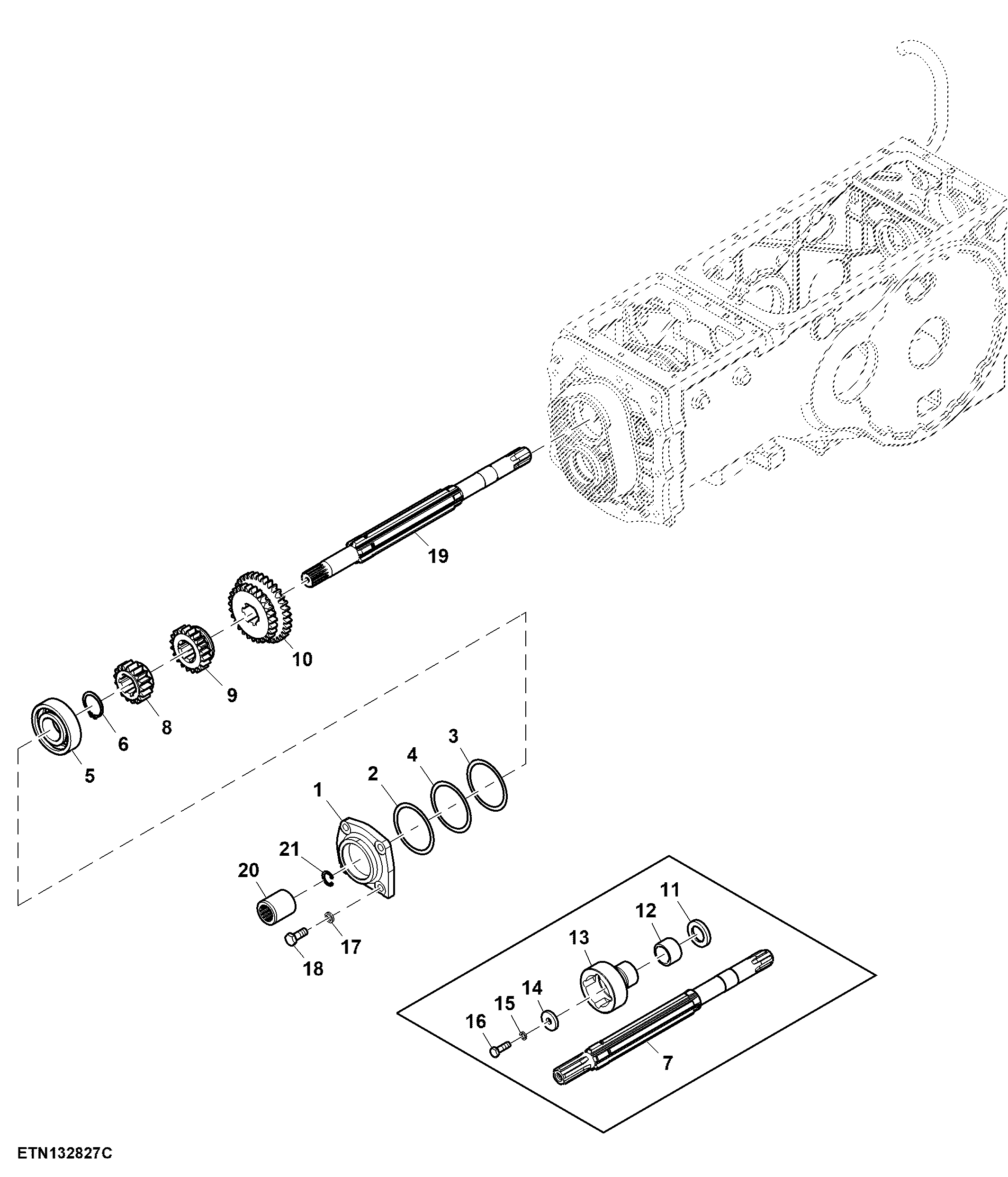

Transmission Top Shaft, 8X2 Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SU326316	1	Cover	-
2	SU326292	1	Shim	TK = 0.1 mm
3	SU314816	1	Shim	TK = 0.2 mm
4	SU326293	1	Shim	TK = 0.5 mm
5	SU318287	1	Bearing	-
6	SU318706	1	Snap Ring	-
7	SU315491	1	Shaft	LGTH = 407 mm, ORDER SU57398
8	SU40268	1	Spur Gear	Z = 17
9	SU319886	1	Gear	Z = 20
10	SU314723	1	Gear	Z = 27 / 34
11	SU315492	1	Washer	USE WITH SU315656
12	SU315489	1	Bushing	USE WITH SU315656
13	SU315656	1	Splined Coupling	ORDER SU39649
14	SU326319	1	Washer	USE WITH SU315656
15	SU318990	1	Lock Washer	USE WITH SU315656
16	19M7163	1	Cap Screw	M8 X 25, USE WITH SU315656
17	SU318979	4	Lock Washer	-
18	SU318719	4	Bolt	-
19	SU57398	1	Shaft	LGTH = 442 mm, Z = 15
20	SU39649	1	Splined Coupling	-
21	SU332534	1	Snap Ring	-

Transmission Top Shaft, 8X2 Transmission
