Открытый узел

Auxiliary Control Pedals

Auxiliary Control Pedals

Auxiliary Control Pedals

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

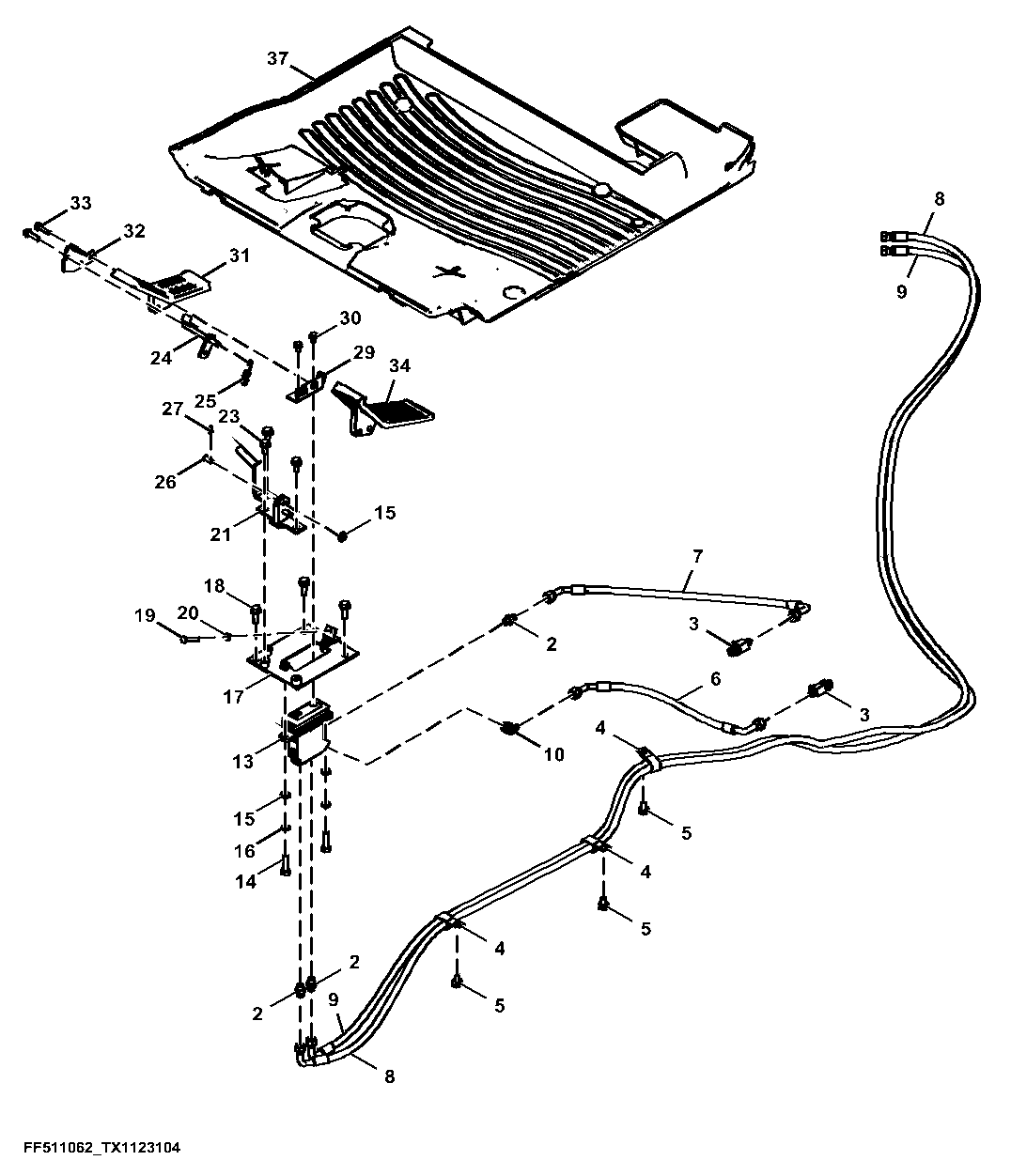

Auxiliary Control Pedals

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	A852123	3	Adapter Fitting	-
3	A852433	2	Tee Fitting	-
4	4190282	3	Clip	-
5	-	3	Part 4	J271020 NLA
5	19M7938	3	Cap Screw	M10 X 20, SUB FOR J901020
5	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
6	4648204	1	Hydraulic Hose	-
7	4648205	1	Hydraulic Hose	-
8	4702035	1	Hose	-
9	FYA00003992	1	Hose	-
10	A852233	1	Elbow Fitting	-
13	FYB60000024	1	Hyd Actuated Control Valve	Components On Separate Page
14	19M7358	2	Cap Screw	M10 X 40, SUB FOR J901040
15	24M7028	3	Washer	10.500 X 20 X 2 mm, SUB FOR A590110
16	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
17	8101299	1	Bracket	-
18	-	3	Part 17	J271035 NLA
18	19M7550	3	Cap Screw	M10 X 35, SUB FOR J901035
18	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
19	4317640	1	Bolt	-
20	M500807	1	Nut	-
21	8106893	1	Bracket	-
23	-	3	Part 23	J271025 NLA
23	19M7938	3	Cap Screw	M10 X 20, SUB FOR J901020
23	24M7346	3	Washer	11 X 20 X 2 mm, SUB FOR J222010
24	9766166	1	Stop	-
25	4279604	1	Spring	-
26	4287795	1	Pin	-
27	11M7080	1	Cotter Pin	2.500 X 16 mm, SUB FOR A763016
29	9765447	1	Bracket	-
30	-	2	Part 31	J260816 NLA
30	24M7055	2	Washer	8.400 X 16 X 1.600 mm
30	19M7162	2	Cap Screw	M8 X 16, SUB FOR J900816
31	1033219	1	Pedal	-
32	4660755	1	Plate	-
33	-	2	Part 36	J260835 NLA
33	19M7298	2	Cap Screw	M8 X 35, SUB FOR J900835
33	24M7055	2	Washer	8.400 X 16 X 1.600 mm
34	3106855	1	Pedal	-
37	3120708	1	Mat	With Opening for Dual Pedal Propel, SUB FOR FF511284
