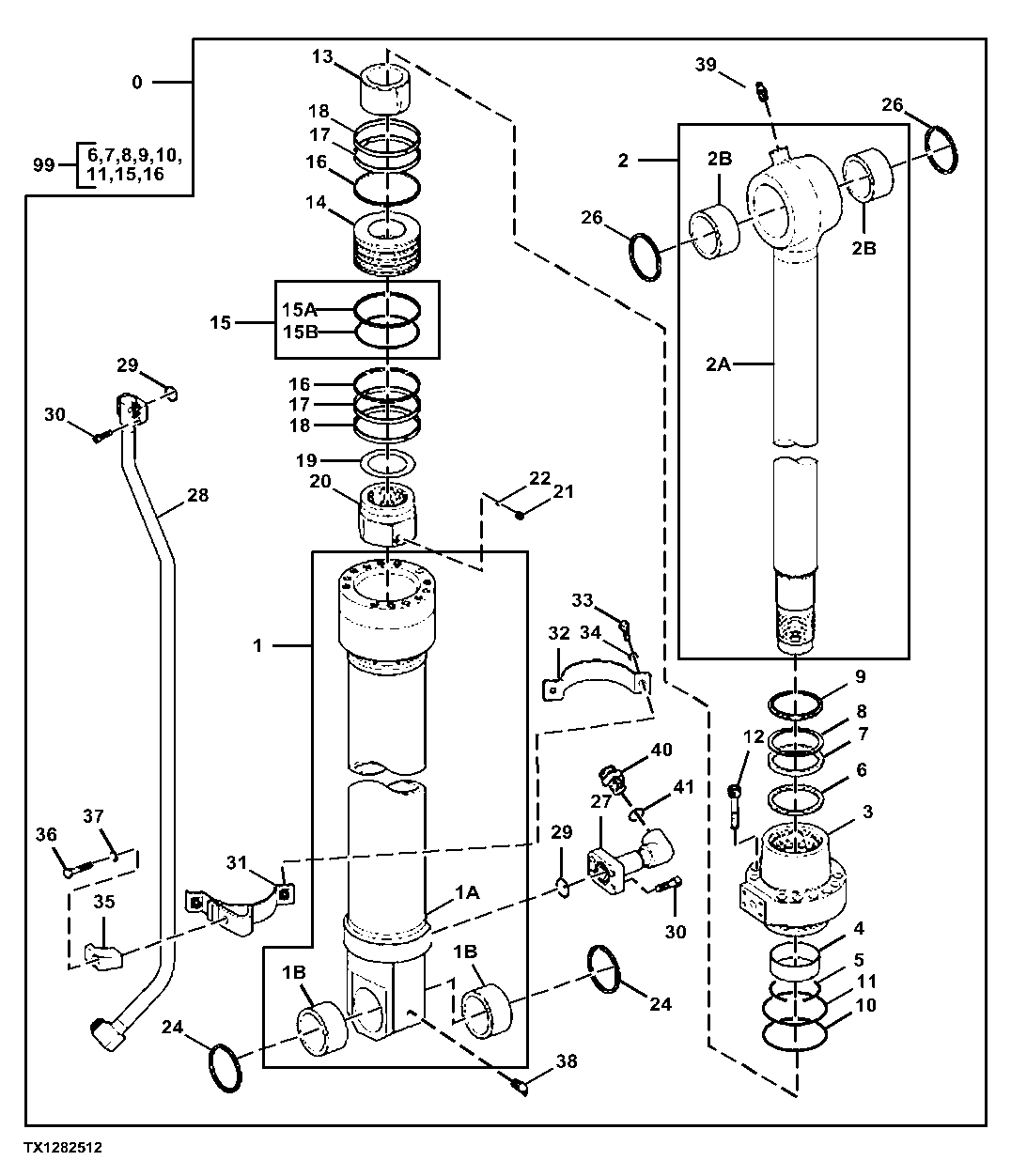

Bucket Cylinder Components, Mass Excavating (Peru Only)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9271380G	1	Cylinder	Bucket, SUB FOR 9271380, 4663188 NLA
1	1161906G	1	Tube	SUB FOR 1161906
2	1161907G	1	Rod	SUB FOR 1161907
3	0997702	1	Cylinder Head	SUB FOR FFSB115518
4	T108050	1	Wear Ring	SUB FOR 0309204
5	TH102766	1	Snap Ring	SUB FOR 0236905
6	H227909	1	Seal	SUB FOR 0997703
7	H155308	1	Seal	SUB FOR 0997704
8	H155310	1	Back-Up Ring	SUB FOR 0667405
9	H155311	1	Seal	SUB FOR 0667406
10	A811140	1	O-Ring	-
11	0937506	1	Back-Up Ring	SUB FOR 0962004
12	19M8985	10	Screw	M20 X 80, SUB FOR 0166012
13	0976015	1	Bearing	SUB FOR 0976008
14	0937507	1	Piston	SUB FOR FFSB115520
15	0373411	1	Sealing Ring	SUB FOR 4S00801
16	0492208	2	Back-Up Ring	SUB FOR FFSB115095
17	0962008	2	O-Ring	SUB FOR FFSB115096 OR 4S00803
18	0373413	2	Ring	SUB FOR 4S00804
19	0836111	1	Shim	SUB FOR FFSB115098
20	0880607	1	Nut	SUB FOR FFSB115099
21	0191412	1	Bolt	SUB FOR 0352716
22	R26552	1	Ball	SUB FOR 0104404
24	TH102445	2	Seal	SUB FOR 4067901
26	TH102411	2	Seal	SUB FOR 4074008
27	0926707	1	Fitting	-
28	1161903G	1	Pipe	SUB FOR 1161903
29	AT264348	2	O-Ring	SUB FOR 984614
30	19M8446	8	Screw	M8 X 20, SUB FOR M341236
31	1161904	1	Band	-
32	1161905	1	Band	-
33	19M7550	2	Cap Screw	M10 X 35, SUB FOR J901035
34	12M7066	2	Lock Washer	10 mm, SUB FOR A590910
35	0309219H	1	Half Clamp	0309219 NLA
36	19M8348	1	Cap Screw	M12 X 65, SUB FOR 0224115
37	12M7067	1	Lock Washer	12 mm, SUB FOR 0208516
38	T116334	1	Lubrication Fitting	SUB FOR 0271312
39	J75481	1	Fitting	-
40	0976012	1	Adapter	-
41	TH101926	1	O-Ring	SUB FOR 4506429
99	FYA00001401	1	Seal Kit	SUB FOR 4660570
1A	-	1	Part 3	NLA
1B	4397790	2	Bushing	SUB FOR FFSB114205
2A	-	1	Part 6	NLA
2B	4381857	2	Bushing	SUB FOR 0450302
15A	-	1	Part 21	NSEP
15B	-	1	Part 22	NSEP

Bucket Cylinder Components, Mass Excavating (Peru Only)

Нет текстового описания
