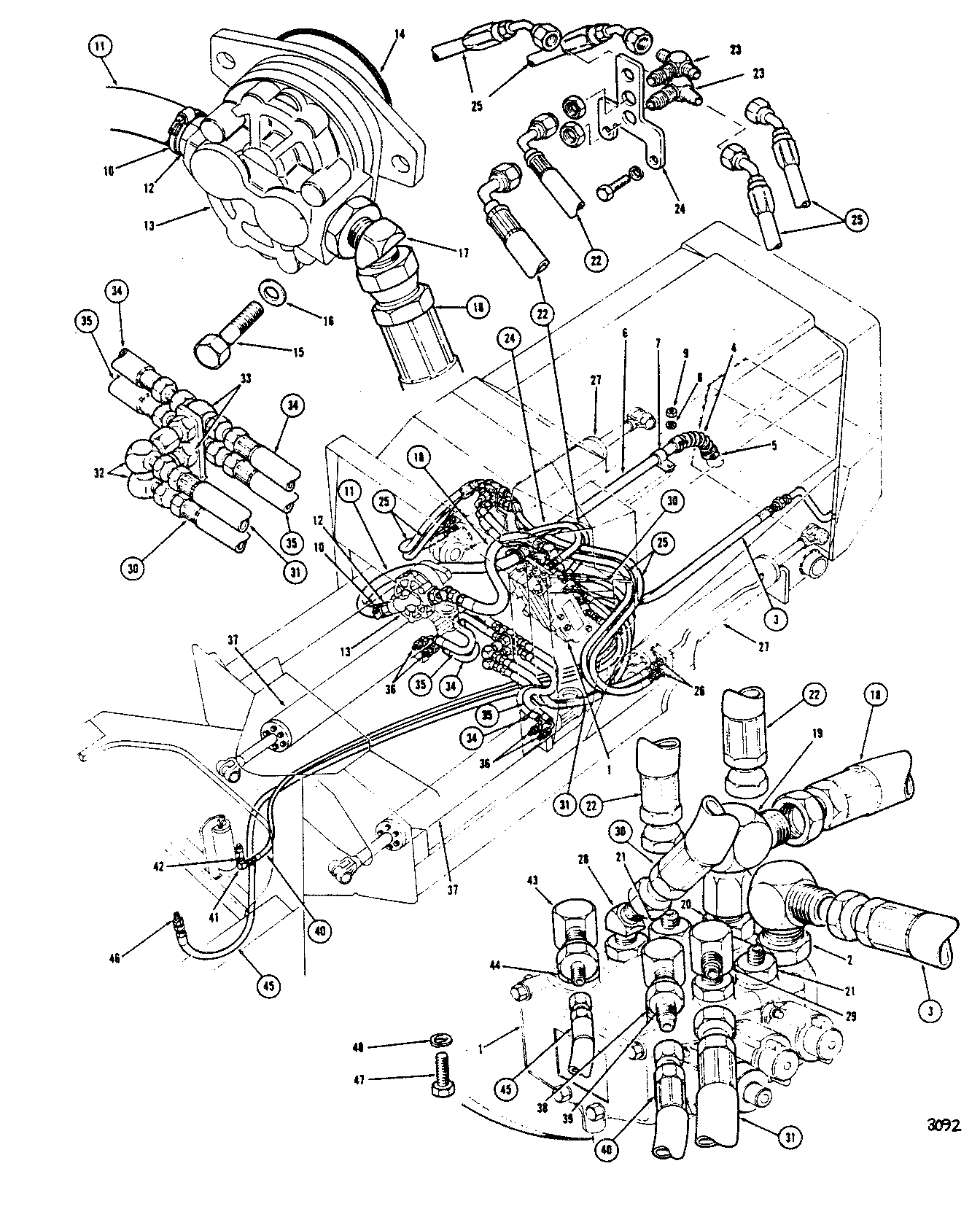

HYDRAULIC SYSTEM (2000) G P E E X 2000 HYDRAULIC SYSTEM( N/R - ) 2000-021/16 [2000-021/16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Refer to Page: SKIDDER, LOG\380 SKIDDER, LOG\380 - 350 TO 450-SERIES (Timberjack < AA)\HYDRAULIC SYSTEM (2000)\HYDRAULIC SYSTEM (2000) G P E Q P 2000 HYD SYSTEM-SINGLE ARCH( 382323 - ) 2000-037/13
2	810566000	1	ELBOW - 90 DEG	-
3	810777600	1	HOSE-HYD*1.25X51	-
4	820035700	1	HOSE, PRESSURE - TANK TO TUBE	-
5	810005800	2	HOSE CLAMP	-
6	823258600	1	TUBE - SUCTION	-
7	810701000	2	CLAMP*1-9/16	-
8	810002600	2	LOCKWASHER 3/8	-
9	810006200	2	NUT 3/8 - 16 UNC	-
10	810005800	2	HOSE CLAMP	-
11	823037400	1	HOSE, PRESSURE - TUBE TO PUMP	-
12	810692800	1	ADAPTER - PUMP	-
13	-	1	Part 13	-
14	810605100	1	O-RING	-
15	810027300	2	BOLT 5/8 - 11 UNC X 1.1/2	-
16	810043600	2	FLAT WASHER 5/8	-
17	823782800	1	FITTING-45 DEG.	-
18	810764200	1	HOSE, PUMP TO VALVE	-
19	810489900	1	ELBOW-90 DEG. -	-
20	810115500	1	FITTING	-
21	810490900	2	FITTING 1/2 MJIC 3/4 -	-
22	810721900	2	HOSE - VALVE TO TEE	-
23	810787500	2	TEE	-
24	823925700	1	PLATE	-
25	810787600	4	HOSE - TEE TO DOZER CYLINDER	-
26	810070000	4	FITTING 1/2 MJIC 1/2	-
27	-	1	Part 27	-
28	810459300	1	FITTING-45 DEG.	-
29	810292900	1	ELBOW-90 DEG. -	-
30	810764600	1	HOSE - VALVE TO BULKHEAD	-
31	810764500	1	HOSE - VALVE TO BULKHEAD	-
32	-	1	Part 32	-
33	810787500	2	TEE	-
34	810764700	2	HOSE-HYD*0.5X14	-
35	810764800	2	HOSE - TEE TO CYLINDER	-
36	810070000	4	FITTING 1/2 MJIC 1/2	-
37	-	1	Part 37	Refer to Page: FORWARDER\520 LOG LENGTH FORWARDER\520 LOG LENGTH - 230F/610/520 (Timberjack < 2000)\CYLINDER (2800)\CYLINDER (2800) G P E K L 2800 HYDRAULIC CYLINDER( 520001 - ) 2800-011/12
38	810292900	1	ELBOW-90 DEG. -	-
39	810565100	1	FITTING MJIC/FJIC	-
40	810707000	1	HOSE-HYD*0.38X78	-
41	810189400	1	ELBOW-90 DEG.	-
42	810065900	1	REDUCER	-
43	810292900	1	ELBOW-90 DEG. -	-
44	810721500	1	FITTING	-
45	810692000	1	HOSE ASSEMBLY - VALVE TO WINCH	-
46	810578200	1	FITTING*.25/.438-20	-
47	810024000	3	BOLT 1/2 - 13 UNC X 1	-
48	810002400	1	LOCKWASHER*1/2	-

HYDRAULIC SYSTEM (2000) G P E E X 2000 HYDRAULIC SYSTEM( N/R - ) 2000-021/16 [2000-021/16]
