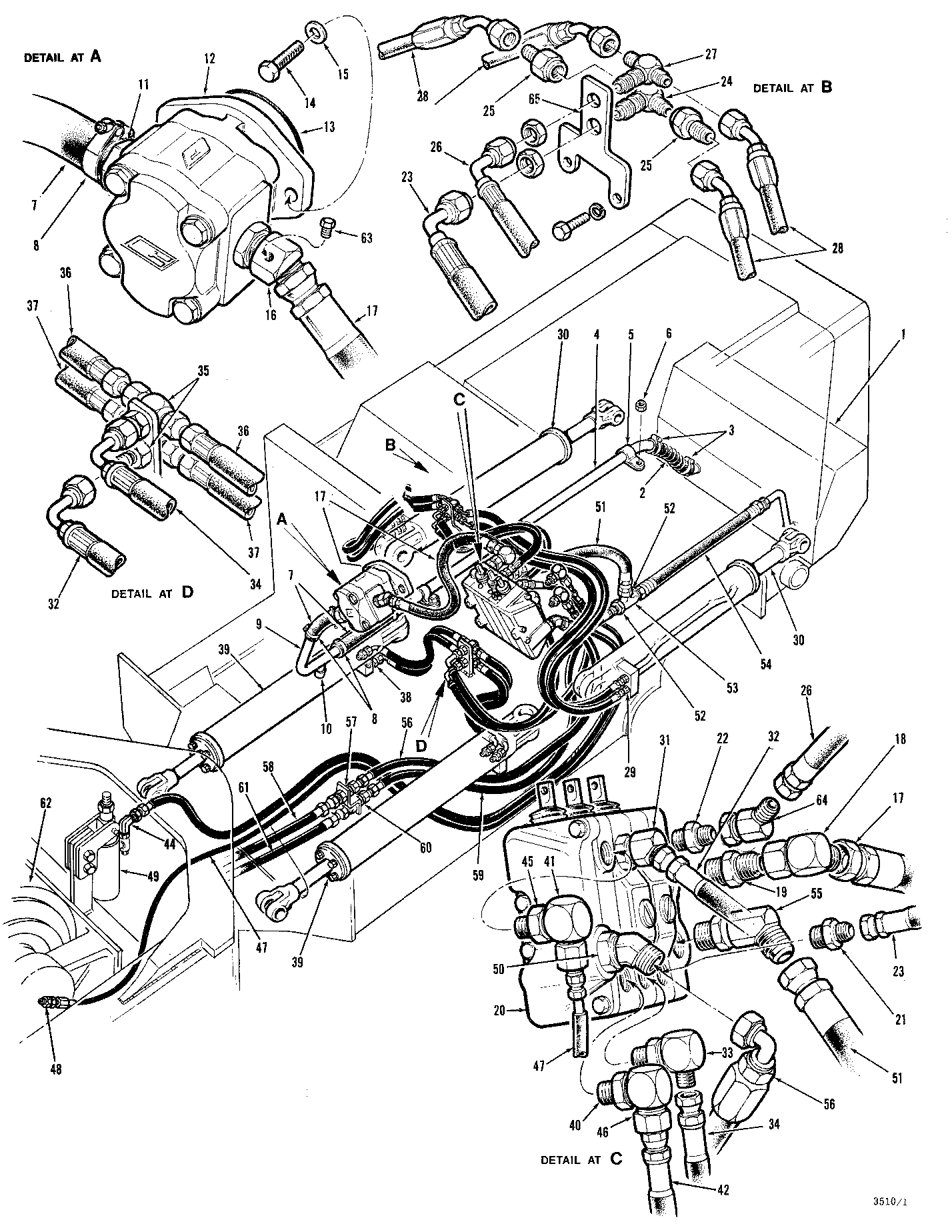

HYDRAULIC SYSTEM (2000) G P E E G 2000 HYDRAULIC SYSTEM( 381819 - ) 2000-028/22 [2000-028/22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	824374900	1	HOSE - SUCTION	-
3	207202700	2	CLAMP - ADJUSTABLE	-
4	824711700	1	TUBE - SUCTION	-
5	810701000	2	CLAMP*1-9/16	-
6	810163700	2	LOCKNUT 3/8 - 16 UNC	-
7	824777000	2	HOSE - SUCTION	-
8	209867400	4	CLAMP	-
9	824589700	1	ELBOW - SUCTION TUBE	-
10	810748100	1	PLUG - SUCTION TUBE	-
11	810855500	1	ADAPTOR	-
12	-	1	Part 12	-
13	810605100	1	O-RING	-
14	810082300	2	BOLT*1/2-13UNCX1-1/2	-
15	810007700	2	FLAT WASHER 1/2	-
16	823782800	1	FITTING-45 DEG.	-
17	810817200	1	HOSE PRESSURE - PUMP TO VALVE	-
18	810489900	1	ELBOW-90 DEG. -	-
19	810115500	1	FITTING	-
20	-	1	Part 20	-
21	810115800	1	FITTING 3/4 MJIC 3/4	-
22	810490900	1	FITTING 1/2 MJIC 3/4 -	-
23	810827600	1	HOSE-HYD*0.75X20	-
24	810799200	1	Tee Fitting	-
25	810471600	2	FITTING MJIC/FJIC -	-
26	810721900	1	HOSE - VALVE TO TEE	-
27	810787500	1	TEE	-
28	810787600	4	HOSE - TEE TO DOZER CYLINDER	-
29	810070000	4	FITTING 1/2 MJIC 1/2	-
30	-	1	Part 30	-
31	810459300	1	FITTING-45 DEG.	-
32	230357100	1	HOSE - VALVE TO TEE	-
33	810292900	1	ELBOW-90 DEG. -	-
34	230054400	1	HOSE - VALVE TO BULKHEAD	-
35	810787500	2	TEE	-
36	810764700	2	HOSE-HYD*0.5X14	-
37	810872900	2	HOSE - TEE TO CYLINDER	-
38	810070000	4	FITTING 1/2 MJIC 1/2	-
39	-	1	Part 39	-
40	810565100	1	FITTING MJIC/FJIC	-
41	810292900	1	ELBOW-90 DEG. -	-
42	810707000	1	HOSE-HYD*0.38X78	-
43	-	1	Part 43	-
44	810189400	1	ELBOW-90 DEG.	-
45	810721500	1	FITTING	-
46	810292900	1	ELBOW-90 DEG. -	-
47	810692000	1	HOSE ASSEMBLY - VALVE TO WINCH	-
48	810578200	1	FITTING*.25/.438-20	-
49	-	1	Part 49	-
50	810285700	1	ELBOW-45 DEG.	-
51	810591900	1	HOSE-HYD*1.00X22	-
52	810563100	2	REDUCER	-
53	810565300	1	TEE	-
54	810617300	1	HOSE-HYD*1.25X29	-
55	810285700	1	ELBOW-45 DEG.	-
56	810873100	1	HOSE-HYD*1.00X38 -	-
57	810569900	1	ADAPTER -	-
58	810873300	1	HOSE ASSEMBLY - UNION TO ELBOW	-
59	810706600	1	HOSE-HYD*1.00X30	-
60	810569900	1	ADAPTER -	-
61	810860000	1	HOSE ASSEMBLY - UNION TO ELBOW	-
62	-	1	Part 62	-
63	810520200	1	PLUG	-
64	810466600	1	FITTING-45 DEG.	-
65	823925700	1	PLATE	-

HYDRAULIC SYSTEM (2000) G P E E G 2000 HYDRAULIC SYSTEM( 381819 - ) 2000-028/22 [2000-028/22]
