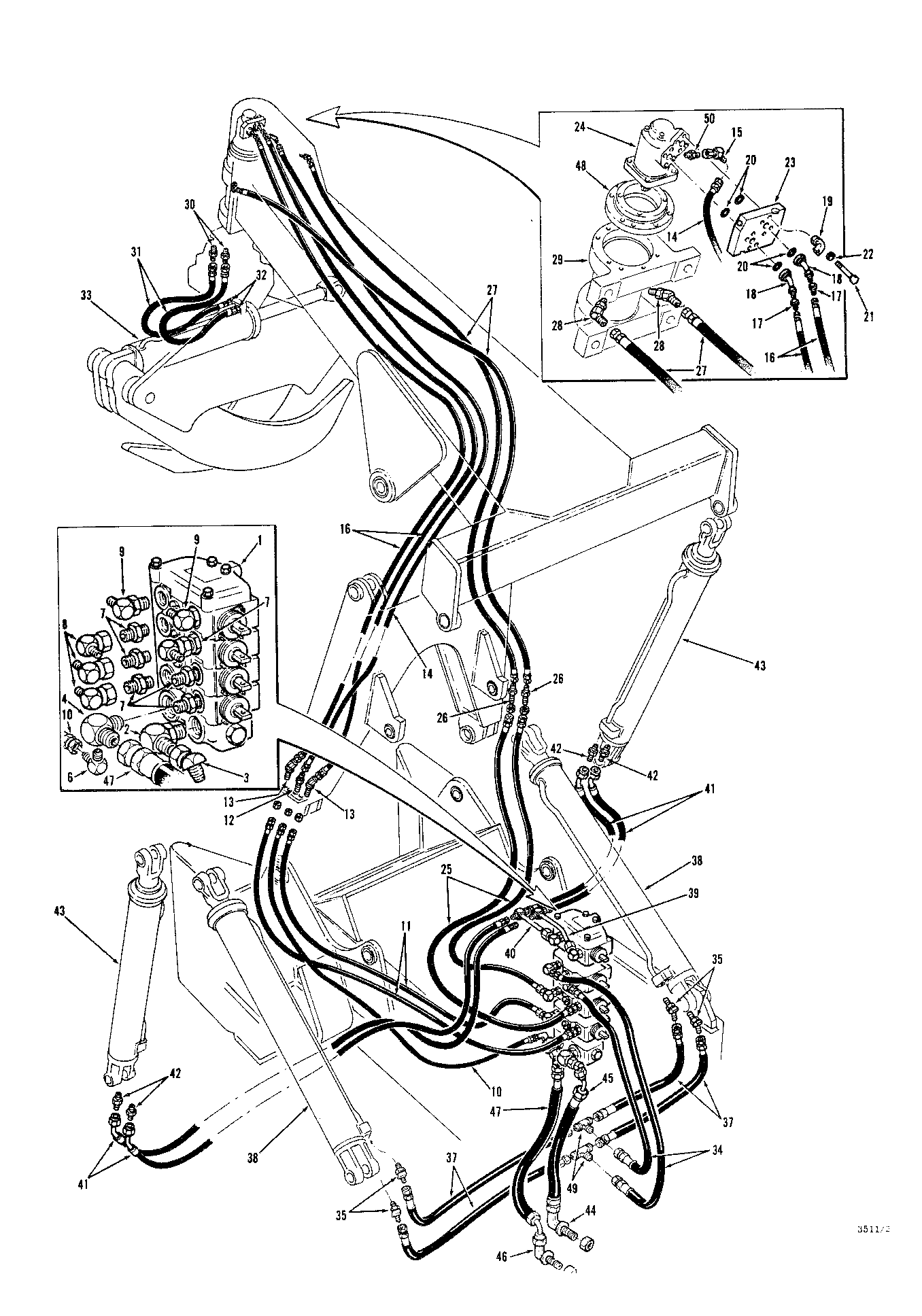

HYDRAULIC SYSTEM (2000) G P E E G 2000 HYD SYSTEM -CARRIER FRAME( 381819 - ) 2000-028/25 [2000-028/25]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	810353500	1	ELBOW-90 DEG.	-
3	810441800	1	ELBOW-45 DEG.	-
4	824671500	1	ELBOW	-
5	-	1	Part 5	-
6	810563200	1	ELBOW-90 DEG.	-
7	810490900	6	FITTING 1/2 MJIC 3/4 -	-
8	810433800	4	ELBOW-90 DEG.	-
9	810289600	2	ELBOW 90 DEG	-
10	810848200	1	HOSE-HYD*0.38X110 - (560)	-
11	810582800	2	HOSE-HYD*0.5X110 - (560)	-
12	810269500	1	ADAPTER	-
13	810466500	2	ELBOW-45 DEG.	-
14	810848200	1	HOSE-HYD*0.38X110 - (560)	-
15	231537000	1	ELBOW - 45 DEG	-
16	810582800	2	HOSE-HYD*0.5X110 - (560)	-
17	810565100	1	FITTING MJIC/FJIC	-
18	810810500	1	FITTING-45 DEG.	-
19	810797100	4	SPLIT FLANGE	-
20	810400400	2	O-RING	-
21	810022700	8	BOLT 3/8 - 16 UNC X 2.1/4	-
22	810002600	8	LOCKWASHER 3/8	-
23	810808500	1	VALVE-RELIEF	-
24	-	1	Part 24	Refer to Page: SKIDDER, LOG\520 GRAPPLE SKIDDER, LOG\520 GRAPPLE - 480 TO 550-SERIES (Timberjack < AA)\MASTER CYLINDER (1700)\MASTER CYLINDER (1700) G P R A G 1731 MASTER CYLINDER( 520001 - ) 1731-012/10
25	810582800	2	HOSE-HYD*0.5X110 - (560)	-
26	810466500	2	ELBOW-45 DEG.	-
27	810582800	2	HOSE-HYD*0.5X110 - (560)	-
28	810070000	2	FITTING 1/2 MJIC 1/2	-
29	-	1	Part 29	Refer to Page: SKIDDER, LOG\380 SKIDDER, LOG\380 - 350 TO 450-SERIES (Timberjack < AA)\SWIVEL (4300)\SWIVEL (4300) G P E E G 4313 8247259 ROTATOR ASSEMBLY( 381819 - ) 4313-010/18
30	810390700	2	ELBOW-45 DEG. -	-
31	810349100	2	HOSE-HYD*0.50X39	-
32	810070000	2	FITTING 1/2 MJIC 1/2	-
33	-	1	Part 33	-
34	810706700	2	HOSE	-
35	810390700	4	ELBOW-45 DEG. -	-
36	-	1	Part 36	-
37	810706700	2	HOSE	-
38	-	1	Part 38	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < 2000)\CYLINDER ASSY\CYLINDER ASSY DUAL ARCH ( AA4000 - CK2397) 2850-010/10
39	824496700	1	TUBE WELDMENT - LONG	-
40	824496600	1	TUBE WELDMENT - SHORT	-
41	810848300	4	HOSE - TUBE TO CYLINDER	-
42	810070000	4	FITTING 1/2 MJIC 1/2	-
43	-	1	Part 43	Refer to Page: SKIDDER, LOG\450 SKIDDER, LOG\450 - 350 TO 450-SERIES (Timberjack < 2000)\CYLINDER ASSY\CYLINDER ASSY DUAL ARCH ( AA4000 - CK2397) 2850-010/10
44	810619900	1	ELBOW-90 DEG. -	-
45	810873200	1	HOSE ASSEMBLY	-
46	810569900	1	ADAPTER -	-
47	810857400	1	HOSE ASSEMBLY	-
48	-	1	Part 48	Refer to Page: SKIDDER, LOG\380 SKIDDER, LOG\380 - 350 TO 450-SERIES (Timberjack < AA)\SWIVEL (4300)\SWIVEL (4300) G P E E G 4313 8244954 ROTATOR ASSEMBLY( 381819 - ) 4313-010/16
49	810290300	2	TEE	-
50	810887400	1	FITTING -	-

HYDRAULIC SYSTEM (2000) G P E E G 2000 HYD SYSTEM -CARRIER FRAME( 381819 - ) 2000-028/25 [2000-028/25]
