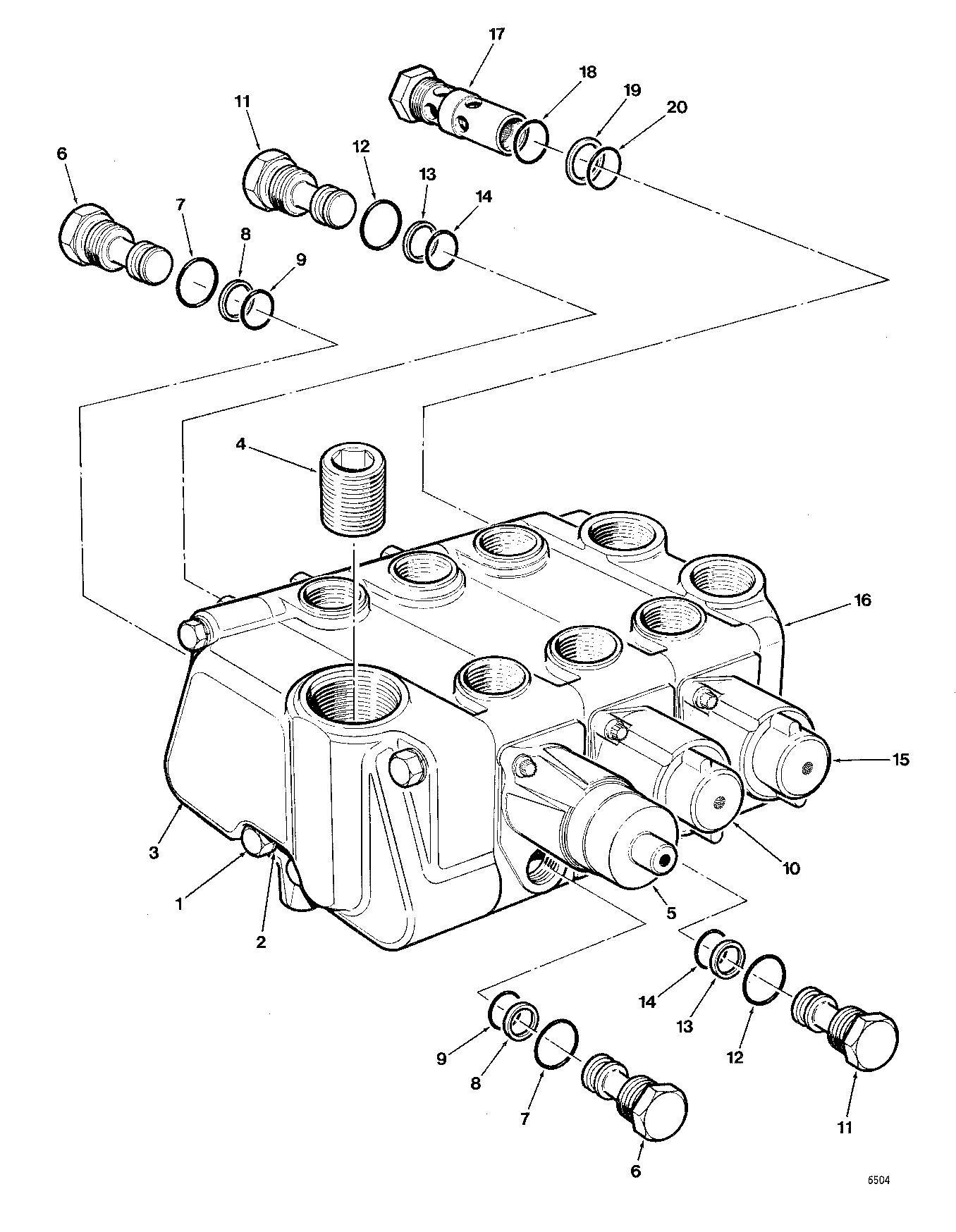

VALVE ASSEMBLY GRAPPLE POWER FRAME GEARMATIC WINCH ( AA2144 - AA2239) 2433-042/12 [2433-042/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	840817700	4	BOLT*3/8-16UNCX8	-
2	810002600	4	LOCKWASHER 3/8	-
3	840856400	1	END PLATE	-
4	810638200	1	PLUG -	-
5	841159000	1	VALVE SECTION - WINCH	Refer to Page: SKIDDER, LOG\480 SKIDDER, LOG\480 - 480 TO 550-SERIES (Timberjack < 2000)\VALVE SECTION - SEE VALVE ASSEMBLY\VALVE SECTION WINCH GEARMATIC ( AA4000 - CK2397) 2433-039/10
6	841076400	2	PLUG	-
7	N/A	2	O-RING	-
8	N/A	2	O-RING	-
9	N/A	2	O-RING	-
10	841153400	1	VALVE SECTION - DOZER	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\VALVE SECTION - SEE VALVE ASSEMBLY\VALVE SECTION DOZER ( AA5191 - CE7000) 2433-038/10
11	841076400	2	PLUG	-
12	N/A	2	O-RING	-
13	N/A	2	O-RING	-
14	N/A	2	O-RING	-
15	841153500	1	VALVE SECTION - STEER	Refer to Page: FORWARDER\230-F FORWARDER\230-F - 230F/610/520 (Timberjack < 2000)\VALVE SECTION - SEE VALVE ASSEMBLY\VALVE SECTION STEER ( AA5191 - CE7000) 2433-037/10
16	840797300	1	PORT PLATE	-
17	841068900	1	VALVE-RELIEF*2500PSI	-
18	N/A	1	O-RING	-
19	N/A	1	O-RING	-
20	N/A	1	O-RING	-
-	825548700	1	VALVE	-
-	841154000	1	REPAIR KIT - MAJOR	-
-	841072200	1	BETWEEN SECTION REPAIR KIT	-
-	840296600	1	SEAL KIT - K1	-
-	840817900	2	REPAIR KIT - K1	-
-	840797000	1	REPAIR KIT	-
-	840547100	1	O-RING -	-

VALVE ASSEMBLY GRAPPLE POWER FRAME GEARMATIC WINCH ( AA2144 - AA2239) 2433-042/12 [2433-042/12]
