Открытый узел

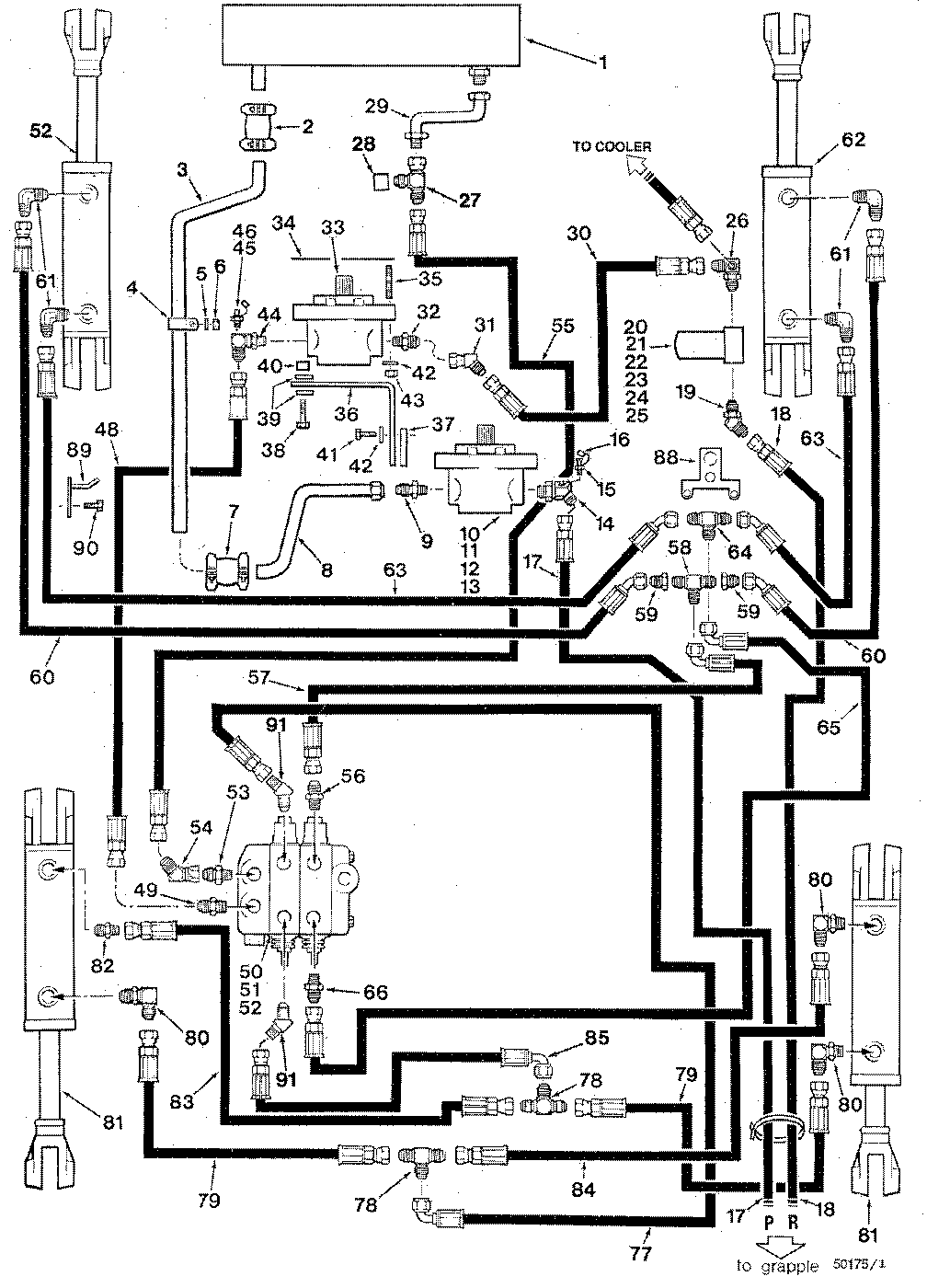

HYDRAULIC SYSTEM GRAPPLE POWER FRAME T40-D DUAL PUMP ( CB5737 - ) 2000-256/10 [2000-256/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811584800	1	CONNECTOR	-
3	826525800	1	TUBE ASSY	-
4	810815100	2	Clamp	-
5	810309800	2	FLAT WASHER 3/8 - HARDENED	-
6	810087500	2	HEX NUT 3/8-16 UNC	-
7	811584900	1	CONNECTOR	-
8	826526000	1	TUBE	-
9	810577100	1	CONNECTOR	-
10	-------	1	O-RING	-
11	810011600	2	WASHER*1/2	-
12	810082200	2	BOLT*1/2-13UNCX1-1/4	-
13	810605100	1	O-RING	-
14	827083100	1	ELBOW	-
15	811889200	1	PLUG -	-
16	811015600	1	CAP	-
17	811019500	1	HOSE-HYD*1.00X83 -	-
18	811242800	1	HOSE-HYD*1.25X85 - RETURN	-
19	810575300	1	ELBOW-45 DEG. -	-
20	825758600	1	BRACKET -	-
21	F123155	1	FILTER -	-
22	840035800	4	BOLT*3/8-16UNCX7/8 -	-
23	810309800	4	FLAT WASHER 3/8 - HARDENED	-
24	810937800	3	BOLT*M12X1.75-25	-
25	810011600	3	WASHER*1/2	-
26	826473400	1	ELBOW, REWORK -	-
27	825984400	1	ADAPTOR	-
28	810703800	1	TEE	-
29	823665500	1	TUBE	-
30	810264300	1	HOSE-HYD*1.25X35 -	-
31	810564600	1	ELBOW-45 DEG. -	-
32	810722200	1	FITTING -	-
33	-------	1	O-RING	-
34	823533500	1	GASKET -	-
35	826006300	2	STUD -	-
36	826630500	1	BRACKET -	-
37	826124100	1	SPACER -	-
38	811162300	2	BOLT*9/16-18UNF-5.5 -	-
39	810632900	4	WASHER*9/16 -	-
40	826124000	2	SPACER -	-
41	810916700	2	BOLT*M12X1.75-50 -	-
42	810011600	2	WASHER*1/2	-
43	810087800	2	NUT*1/2-20UNF	-
44	826767600	1	ELBOW-REWORK -	-
45	811889200	1	PLUG -	-
46	811015600	1	CAP	-
47	-	1	Part 51	-
48	810995500	1	HOSE-HYD*1.00X55 -	-
49	810115500	1	FITTING	-
50	-------	1	O-RING	-
51	810082100	3	BOLT*1/2-13UNCX1	-
52	810011600	3	WASHER*1/2	-
53	810487400	1	FITTING	-
54	810564600	1	ELBOW-45 DEG. -	-
55	811657100	1	HOSE-HYD*1.25X46 -	-
56	810115800	1	FITTING 3/4 MJIC 3/4	-
57	810827600	1	HOSE-HYD*0.75X20	-
58	810799200	1	Tee Fitting	-
59	810471600	2	FITTING MJIC/FJIC -	-
60	811099400	2	HOSE-HYD*0.50X61	-
61	810112100	4	ELBOW-90 DEG.	-
62	-------	1	O-RING	-
63	810909900	2	HOSE-HYD*0.50X42	-
64	810787500	1	TEE	-
65	811110400	1	HOSE-HYD*0.5X21 -	-
66	810490900	1	FITTING 1/2 MJIC 3/4 -	-
77	810922700	1	HOSE-HYD*0.50X45	-
78	810787500	2	TEE	-
79	810890600	2	HOSE-HYD*0.50X33	-
80	810112100	3	ELBOW-90 DEG.	-
81	-------	1	O-RING	-
82	810070000	1	FITTING 1/2 MJIC 1/2	-
83	810891500	1	HOSE-HYD*0.5X15	-
84	811022200	1	HOSE-HYD*0.50X14	-
85	810922800	1	HOSE-HYD*0.5X48	-
88	823925700	1	PLATE	-
89	826527400	1	SUPPORT -	-
90	810937800	1	BOLT*M12X1.75-25	-
91	810459300	2	FITTING-45 DEG.	-
-	-	1	Part 55	-
-	826804600	2	SPACER - 380 FROM S/N CM4178	-
-	F435201	1	ELEMENT -	-
-	842816700	1	SENDER -	-
-	841732700	1	INDICATOR KIT -	-

HYDRAULIC SYSTEM GRAPPLE POWER FRAME T40-D DUAL PUMP ( CB5737 - ) 2000-256/10 [2000-256/10]
