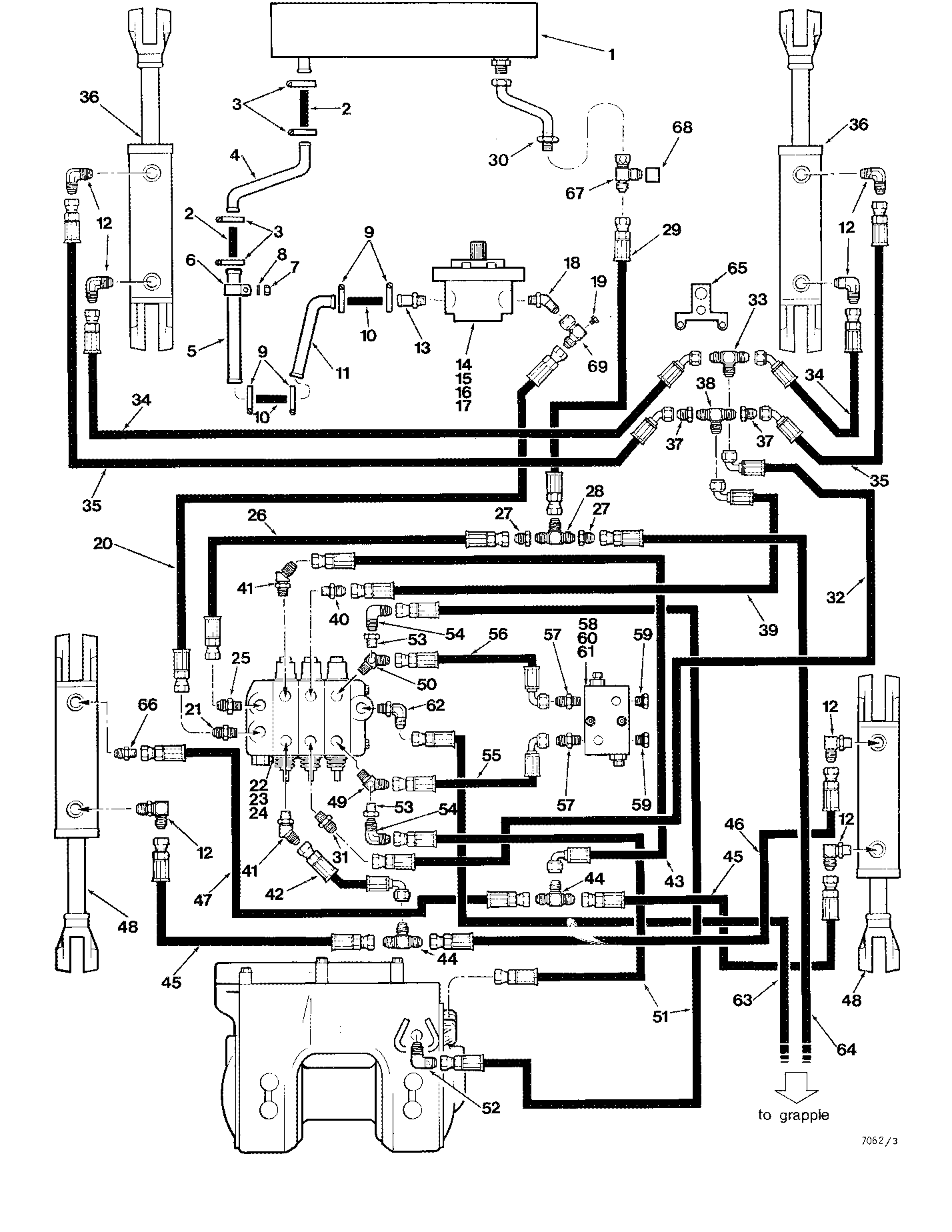

HYDRAULIC SYSTEM GRAPPLE POWER FRAME GEARMATIC WINCH ( AA2144 - CK2397) 2000-038/19 [2000-038/19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	824374900	2	HOSE - SUCTION	-
3	811168700	4	CLAMP	-
4	823665400	1	TUBE	-
5	825154400	1	TUBE	-
6	810701000	2	CLAMP*1-9/16	-
7	810087500	2	HEX NUT 3/8-16 UNC	-
8	810309800	2	FLAT WASHER 3/8 - HARDENED	-
9	209724800	4	CLAMP	-
10	824777000	2	HOSE - SUCTION	-
11	825781100	1	TUBE	-
12	810112100	7	ELBOW-90 DEG.	-
13	810855500	1	ADAPTOR	-
14	-------	1	O-RING	-
15	810605100	1	O-RING	-
16	810082200	2	BOLT*1/2-13UNCX1-1/4	-
17	810011600	2	WASHER*1/2	-
18	810285700	1	ELBOW-45 DEG.	-
19	810068900	1	Plug	-
20	811458000	1	HOSE-HYD*1.00X28	-
21	810115500	1	FITTING	-
22	-------	1	O-RING	-
23	810082100	3	BOLT*1/2-13UNCX1	-
24	810011600	3	WASHER*1/2	-
25	810115500	1	FITTING	-
26	810591900	1	HOSE-HYD*1.00X22	-
27	810563100	2	REDUCER	-
28	810565300	1	TEE	-
29	810617300	1	HOSE-HYD*1.25X29	-
30	823665500	1	TUBE	-
31	810490900	1	FITTING 1/2 MJIC 3/4 -	-
32	810891600	1	HOSE-HYD*0.5X24	-
33	810787500	1	TEE	-
34	810909900	2	HOSE-HYD*0.50X42	-
35	811099400	2	HOSE-HYD*0.50X61	-
36	-------	1	O-RING	-
37	810471600	2	FITTING MJIC/FJIC -	-
38	810799200	1	Tee Fitting	-
39	810827600	1	HOSE-HYD*0.75X20	-
40	810115800	1	FITTING 3/4 MJIC 3/4	-
41	810459300	2	FITTING-45 DEG.	-
42	810922800	1	HOSE-HYD*0.5X48	-
43	810922700	1	HOSE-HYD*0.50X45	-
44	810787500	2	TEE	-
45	810890600	2	HOSE-HYD*0.50X33	-
46	811022200	1	HOSE-HYD*0.50X14	-
47	810891500	1	HOSE-HYD*0.5X15	-
48	-------	1	O-RING	-
49	825547000	1	ELBOW	-
50	824570400	1	ELBOW	-
51	810692000	2	HOSE ASSEMBLY - VALVE TO WINCH	-
52	810273400	1	Elbow Fitting	-
53	811055000	2	RESTRICTOR	-
54	810273400	2	Elbow Fitting	-
55	810827600	1	HOSE-HYD*0.75X20	-
56	810827600	1	HOSE-HYD*0.75X20	-
57	810277000	2	FITTING 3/4 MJIC 5/8	-
58	811055100	1	VALVE-RELIEF	-
59	810112500	2	Plug	-
60	810102400	2	BOLT*5/16-18UNCX2	-
61	810087300	2	NUT*5/16-18UNC	-
62	810353500	1	ELBOW-90 DEG.	-
63	810890400	1	HOSE-HYD*1.00X66	-
64	810932400	1	HOSE-HYD*1.00X67	-
65	823925700	1	PLATE	-
66	810070000	1	FITTING 1/2 MJIC 1/2	-
67	810703800	1	TEE	-
68	825984400	1	ADAPTOR	-
69	826044200	1	FITTING	-
-	841592000	1	SEAL KIT	-
-	841591900	2	CARTRIDGE - 850 PSI	-
