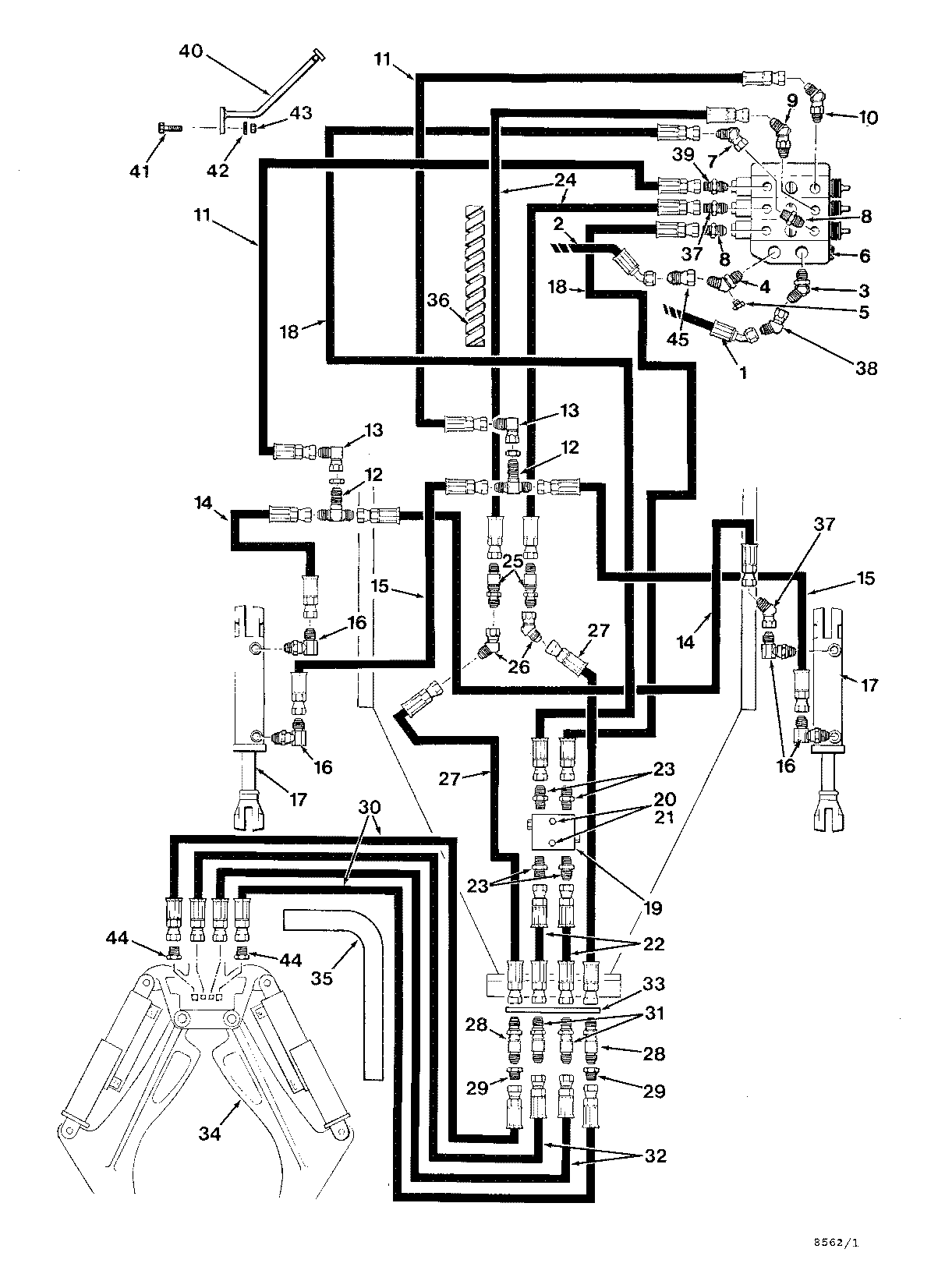

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME SINGL ARCH ( CK2398 - CI2726) 2000-146/10 [2000-146/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	810285700	1	ELBOW-45 DEG.	-
4	823782800	1	FITTING-45 DEG.	-
5	810520200	1	PLUG	-
6	-------	1	O-RING	-
7	811675600	1	ELBOW-45 DEG.	-
8	810425400	2	FITTING 3/8 MJIC 3/4	-
9	810368600	1	ELBOW-45 DEG. -	-
10	810459300	1	FITTING-45 DEG.	-
11	811112000	2	HOSE-HYD*0.5X155	-
12	810787500	2	TEE	-
13	810433800	2	ELBOW-90 DEG.	-
14	810890900	2	HOSE-HYD*0.50X48	-
15	811022500	2	HOSE-HYD*0.5X25	-
16	810112100	4	ELBOW-90 DEG.	-
17	-------	1	O-RING	-
18	811111800	2	HOSE-HYD*0.38X148	-
19	810730600	1	VALVE	-
20	810768000	2	WASHER*5/16	-
21	810087400	2	HEX NUT 5/16-24 UNF	-
22	811111700	2	HOSE-HYD*0.38X34	-
23	810789500	4	FITTING*JIC/O-RING	-
24	811111900	2	HOSE-HYD*0.75X91	-
25	810459000	2	ADAPTER	-
26	810397000	2	ELBOW - 45 DEG	-
27	811111900	2	HOSE-HYD*0.75X91	-
28	810459000	2	ADAPTER	-
29	810471600	2	FITTING MJIC/FJIC -	-
30	810935000	2	HOSE-HYD*0.50X52	-
31	810269500	2	ADAPTER	-
32	810906800	2	HOSE-HYD*0.38X52	-
33	-------	1	O-RING	-
34	-------	1	O-RING	-
35	826051700	1	SLEEVE	-
36	826494100	1	SLEEVE	-
37	810115800	1	FITTING 3/4 MJIC 3/4	-
38	810441800	1	ELBOW-45 DEG.	-
39	810490900	1	FITTING 1/2 MJIC 3/4 -	-
40	826533600	1	SUPPORT WELDMENT	-
41	810080200	2	BOLT*3/8-16UNCX1-1/4	-
42	810309800	1	FLAT WASHER 3/8 - HARDENED	-
43	810087500	1	HEX NUT 3/8-16 UNC	-
44	810471600	2	FITTING MJIC/FJIC -	-
45	810943400	1	FITTING	-
-	-	1	Part 46	-

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME SINGL ARCH ( CK2398 - CI2726) 2000-146/10 [2000-146/10]
