Открытый узел

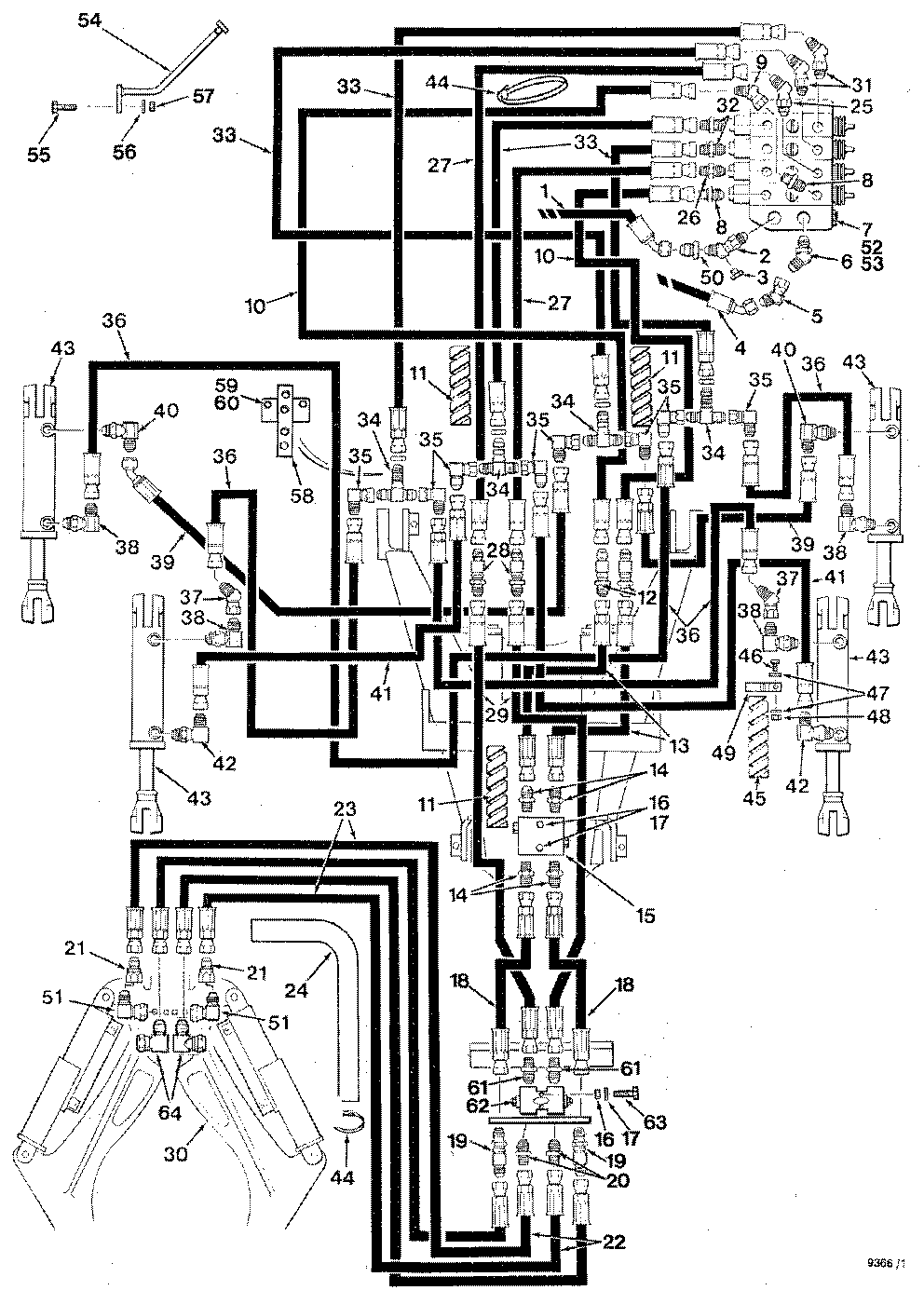

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME DUAL ARCH ESCO ( CM4057 - ) 2000-152/14 [2000-152/14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	823782800	1	FITTING-45 DEG.	-
3	810520200	1	PLUG	-
4	-------	1	O-RING	-
5	810441800	1	ELBOW-45 DEG.	-
6	810285700	1	ELBOW-45 DEG.	-
7	-------	1	O-RING	-
8	810425400	2	FITTING 3/8 MJIC 3/4	-
9	811675600	1	ELBOW-45 DEG.	-
10	811050100	2	HOSE-HYD*0.38X84	-
11	826337800	3	SLEEVE	-
12	810269500	2	ADAPTER	-
13	810904300	2	HOSE-HYD*0.38X130	-
14	810789500	4	FITTING*JIC/O-RING	-
15	810730600	1	VALVE	-
16	810087400	4	HEX NUT 5/16-24 UNF	-
17	810768000	4	WASHER*5/16	-
18	811111700	2	HOSE-HYD*0.38X34	-
19	810269500	2	ADAPTER	-
20	810277000	2	FITTING 3/4 MJIC 5/8	-
21	811635300	2	ADAPTER	-
22	810906800	2	HOSE-HYD*0.38X52	-
23	810892100	2	HOSE-HYD*0.75X54	-
24	826051700	1	SLEEVE	-
25	810368600	1	ELBOW-45 DEG. -	-
26	810115800	1	FITTING 3/4 MJIC 3/4	-
27	810904400	2	HOSE-HYD*0.75X83	-
28	810459000	2	ADAPTER	-
29	810830400	2	HOSE-HYD*0.75X132	-
30	-------	1	O-RING	-
31	810459300	2	FITTING-45 DEG.	-
32	810490900	2	FITTING 1/2 MJIC 3/4 -	-
33	810890800	4	HOSE-HYD*0.50X42	-
34	810787500	4	TEE	-
35	810433800	8	ELBOW-90 DEG.	-
36	810891000	4	HOSE-HYD*0.5X60	-
37	810466600	2	FITTING-45 DEG.	-
38	810112100	4	ELBOW-90 DEG.	-
39	811212400	2	HOSE-HYD*0.50X30	-
40	810112100	2	ELBOW-90 DEG.	-
41	811212300	2	HOSE-HYD*0.5X93	-
42	810112100	2	ELBOW-90 DEG.	-
43	-------	1	O-RING	-
44	810654700	3	TIE STRAP -	-
45	826337900	1	SLEEVE	-
46	810082300	1	BOLT*1/2-13UNCX1-1/2	-
47	810011600	2	WASHER*1/2	-
48	810087700	1	NUT*1/2-13UNC	-
49	810654000	1	Clamp	-
50	810943400	1	FITTING	-
51	810433800	2	ELBOW-90 DEG.	-
52	810082100	3	BOLT*1/2-13UNCX1	-
53	810011600	3	WASHER*1/2	-
54	826533600	1	SUPPORT WELDMENT	-
55	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
56	810309800	1	FLAT WASHER 3/8 - HARDENED	-
57	810087500	1	HEX NUT 3/8-16 UNC	-
58	826337200	1	BULKHEAD	-
59	810988200	2	BOLT*M10X1.50-50 -	-
60	810309800	2	FLAT WASHER 3/8 - HARDENED	-
61	810277000	2	FITTING 3/4 MJIC 5/8	-
62	811723600	1	VALVE	-
63	810102600	1	BOLT*5/16-18UCX2-1/2	-
64	810335500	2	ELBOW-90 DEG. -	-
-	811841300	2	HOSE-HYD*0.75X60 - FROM S/N CE4649	-
-	-	1	Part 66	-
-	-	1	Part 67	-
