HYDRAULIC SYSTEM GRAPPLE CARR. FRAME DUAL ARCH ESCO ( AA2144 - CK2397) 2000-066/10 [2000-066/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

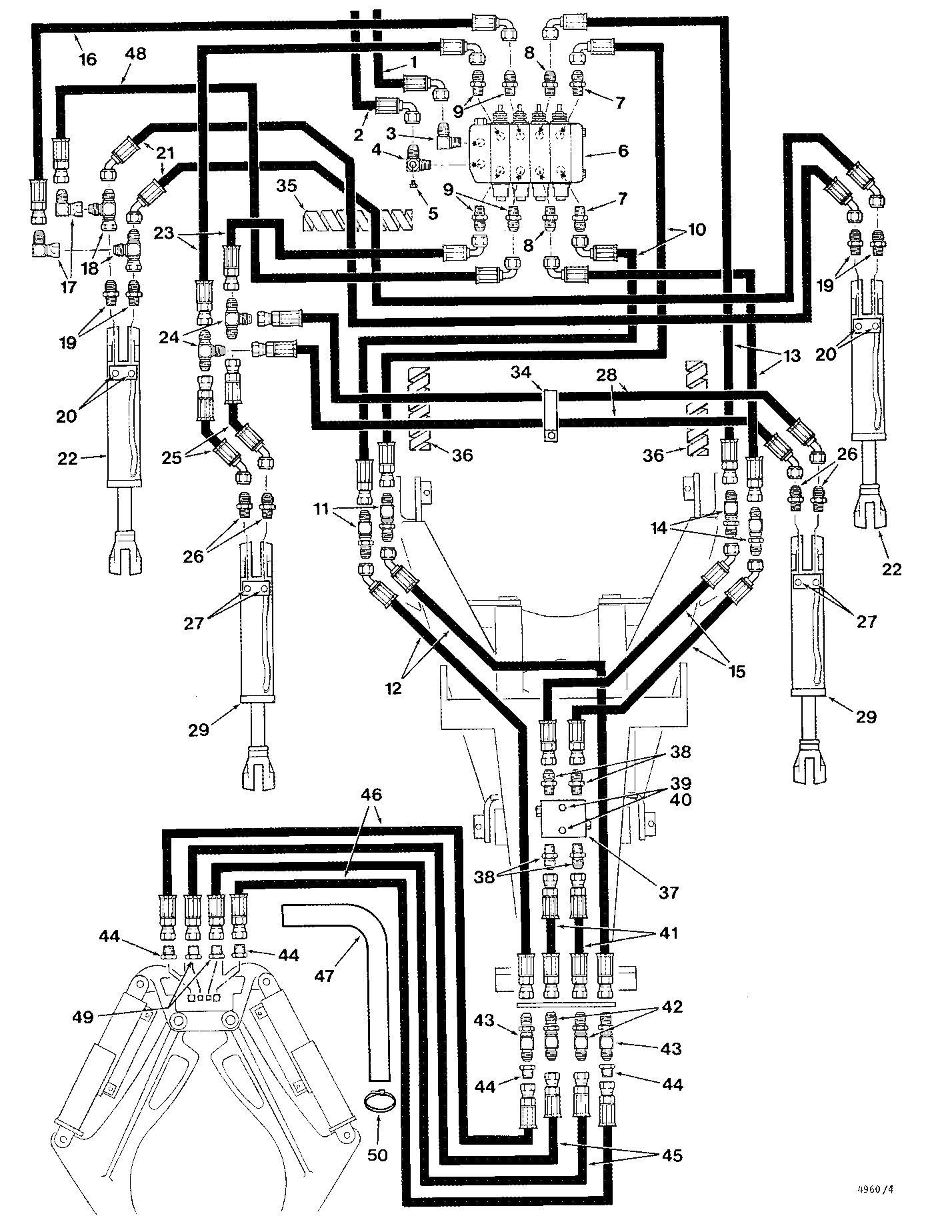

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	810353500	1	ELBOW-90 DEG.	-
4	824671500	1	ELBOW	-
5	810520200	1	PLUG	-
6	-------	1	O-RING	-
7	810115800	2	FITTING 3/4 MJIC 3/4	-
8	810425400	2	FITTING 3/8 MJIC 3/4	-
9	810490900	4	FITTING 1/2 MJIC 3/4 -	-
10	810904600	2	HOSE-HYD*0.75X130	-
11	810459000	2	ADAPTER	-
12	810920400	2	HOSE-HYD*0.75X118	-
13	810935500	2	HOSE-HYD*0.38X150	-
14	810269500	2	ADAPTER	-
15	810918700	2	HOSE-HYD*0.38X120	-
16	810955500	1	HOSE-HYD*0.50X42	-
17	810433800	2	ELBOW-90 DEG.	-
18	810579400	2	TEE-JIC/JIC/JIC -	-
19	810070000	4	FITTING 1/2 MJIC 1/2	-
20	810112600	4	PLUG	-
21	810963600	2	HOSE-HYD*0.50X78	-
22	-------	2	O-RING	-
23	810932700	2	HOSE-HYD*0.50X72	-
24	810292300	2	TEE	-
25	810932500	2	HOSE-HYD*0.50X26	-
26	810070000	4	FITTING 1/2 MJIC 1/2	-
27	810112600	4	PLUG	-
28	810932600	2	HOSE-HYD*0.50X54	-
29	-------	2	O-RING	-
30	-------	1	O-RING	-
31	-------	1	O-RING	-
32	-------	1	O-RING	-
33	-------	1	O-RING	-
34	810654000	1	Clamp	-
35	824806300	1	SPIROL WRAP 42``	-
36	824903000	2	SPIROL WRAP 24``	-
37	810730600	1	VALVE	-
38	810789500	4	FITTING*JIC/O-RING	-
39	810087400	2	HEX NUT 5/16-24 UNF	-
40	810768000	2	WASHER*5/16	-
41	811111700	2	HOSE-HYD*0.38X34	-
42	810269500	2	ADAPTER	-
43	810459000	2	ADAPTER	-
44	810471600	4	FITTING MJIC/FJIC -	-
45	810906800	2	HOSE-HYD*0.38X52	-
46	810935000	2	HOSE-HYD*0.50X52	-
47	826051700	1	SLEEVE	-
48	810922700	1	HOSE-HYD*0.50X45	-
49	810565100	2	FITTING MJIC/FJIC	-
50	810654700	2	TIE STRAP -	-

HYDRAULIC SYSTEM GRAPPLE CARR. FRAME DUAL ARCH ESCO ( AA2144 - CK2397) 2000-066/10 [2000-066/10]
