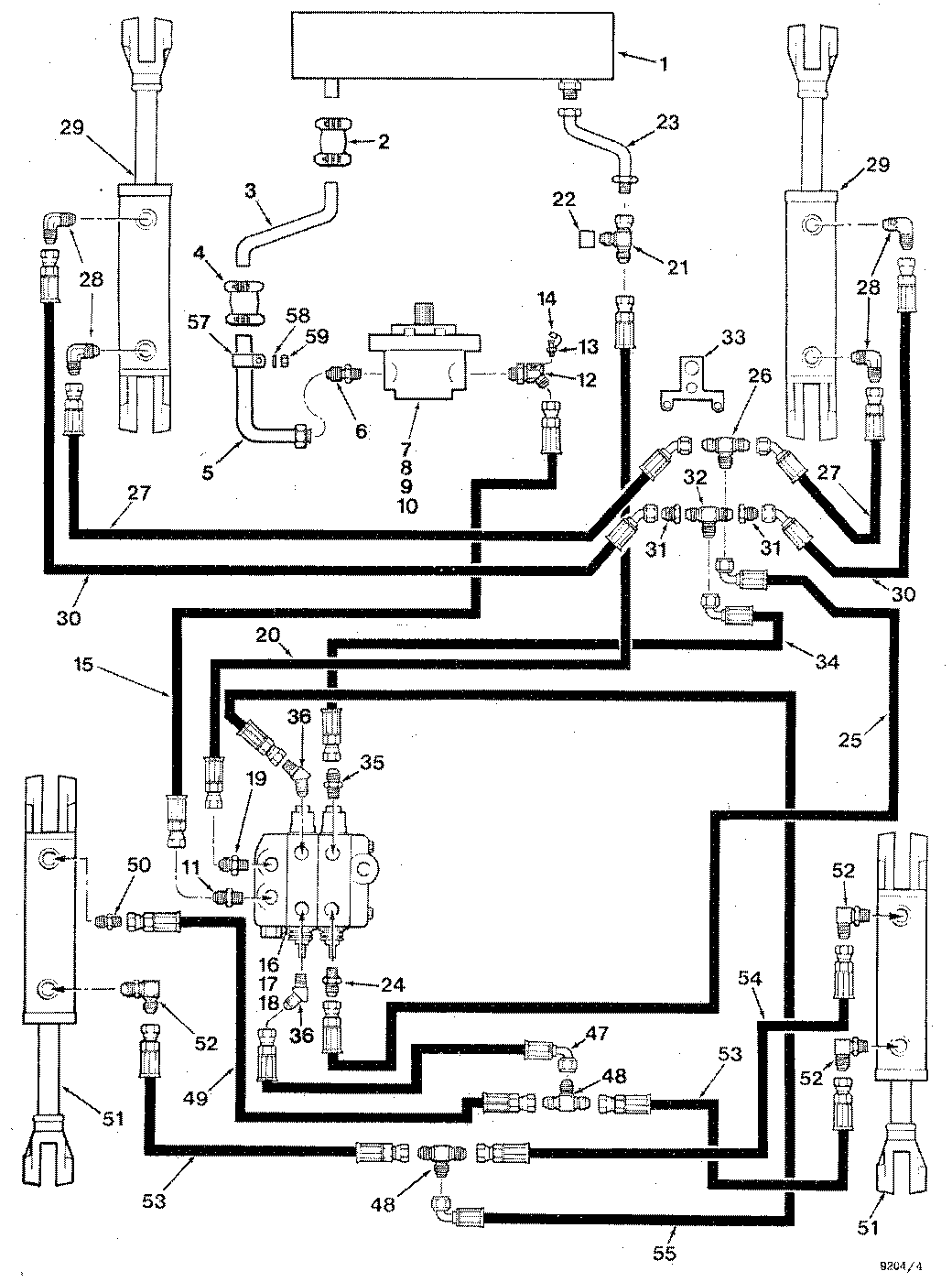

HYDRAULIC SYSTEM CABLE CUMMINS T60 WINCH ( CI2931 - ) 2000-171/10 [2000-171/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811584800	1	CONNECTOR	-
3	826525800	1	TUBE ASSY	-
4	811584900	1	CONNECTOR	-
5	826526000	1	TUBE	-
6	810577100	1	CONNECTOR	-
7	-------	1	O-RING	-
8	810011600	2	WASHER*1/2	-
9	810082200	2	BOLT*1/2-13UNCX1-1/4	-
10	810605100	1	O-RING	-
11	810115500	1	FITTING	-
12	827083100	1	ELBOW	-
13	811889200	1	PLUG -	-
14	811015600	1	CAP	-
15	811458000	1	HOSE-HYD*1.00X28	-
16	-------	1	O-RING	-
17	810082100	3	BOLT*1/2-13UNCX1	-
18	810011600	3	WASHER*1/2	-
19	810487400	1	FITTING	-
20	811657100	1	HOSE-HYD*1.25X46 -	-
21	810703800	1	TEE	-
22	825984400	1	ADAPTOR	-
23	823665500	1	TUBE	-
24	810490900	1	FITTING 1/2 MJIC 3/4 -	-
25	811110400	1	HOSE-HYD*0.5X21 -	-
26	810787500	1	TEE	-
27	810909900	2	HOSE-HYD*0.50X42	-
28	810112100	4	ELBOW-90 DEG.	-
29	-------	1	O-RING	-
30	811099400	2	HOSE-HYD*0.50X61	-
31	810471600	2	FITTING MJIC/FJIC -	-
32	810799200	1	Tee Fitting	-
33	823925700	1	PLATE	-
34	810827600	1	HOSE-HYD*0.75X20	-
35	810115800	1	FITTING 3/4 MJIC 3/4	-
36	810459300	2	FITTING-45 DEG.	-
47	810922800	1	HOSE-HYD*0.5X48	-
48	810787500	2	TEE	-
49	810891500	1	HOSE-HYD*0.5X15	-
50	810070000	1	FITTING 1/2 MJIC 1/2	-
51	-------	1	O-RING	-
52	810112100	3	ELBOW-90 DEG.	-
53	810890600	2	HOSE-HYD*0.50X33	-
54	811022200	1	HOSE-HYD*0.50X14	-
55	810922700	1	HOSE-HYD*0.50X45	-
57	810815100	2	Clamp	-
58	810309800	2	FLAT WASHER 3/8 - HARDENED	-
59	810087500	2	HEX NUT 3/8-16 UNC	-
-	-	1	Part 49	-
