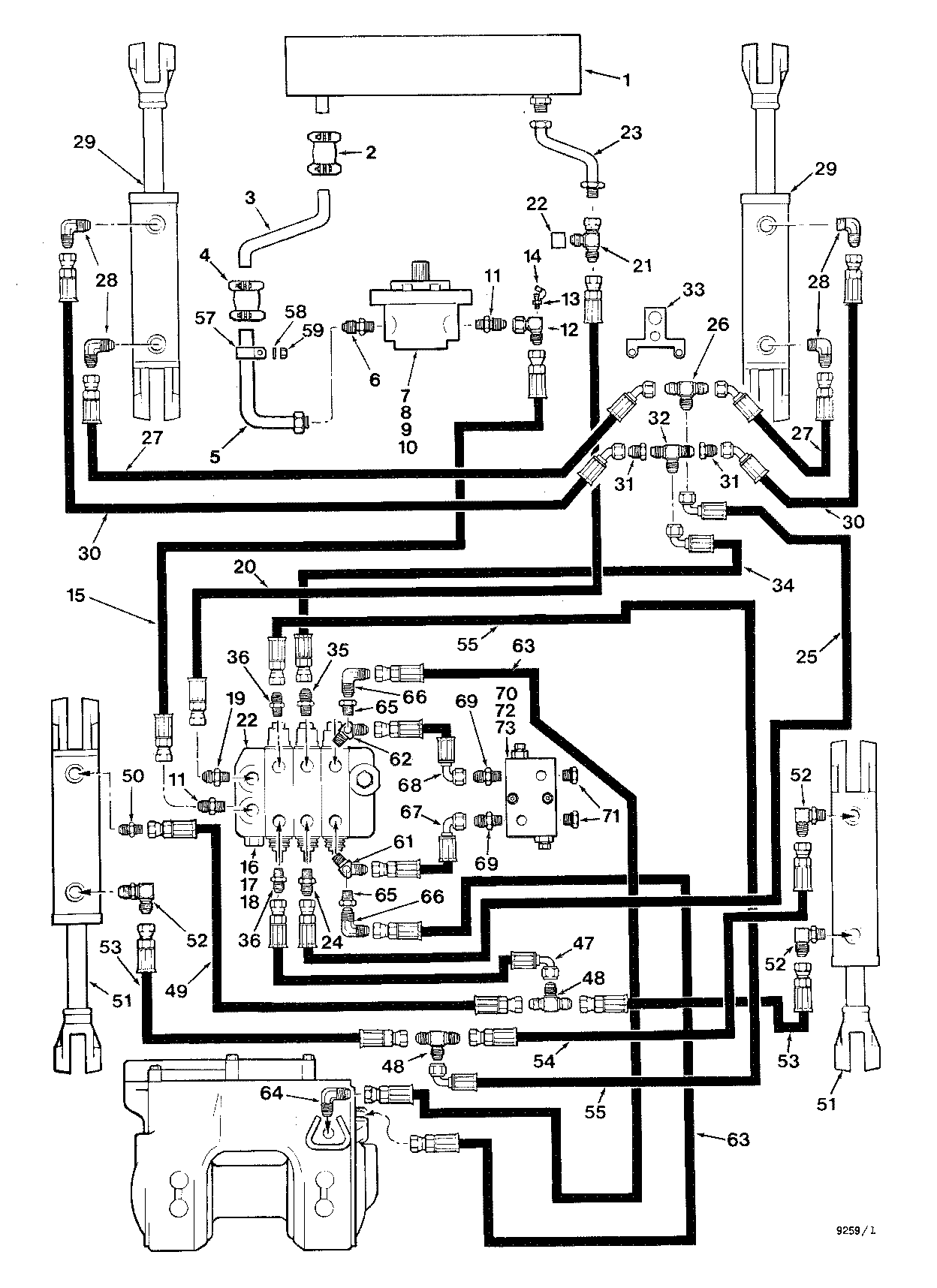

HYDRAULIC SYSTEM CABLE CUMMINS GEARMATIC WINCH ( CI2996 - ) 2000-177/10 [2000-177/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	811584800	1	CONNECTOR	-
3	826525800	1	TUBE ASSY	-
4	811584900	1	CONNECTOR	-
5	826526000	1	TUBE	-
6	810577100	1	CONNECTOR	-
7	-------	1	O-RING	-
8	810011600	2	WASHER*1/2	-
9	810082200	2	BOLT*1/2-13UNCX1-1/4	-
10	810605100	1	O-RING	-
11	810115500	2	FITTING	-
12	826044200	1	FITTING	-
13	811889200	1	PLUG -	-
14	811015600	1	CAP	-
15	811458000	1	HOSE-HYD*1.00X28	-
16	-------	1	O-RING	-
17	810082100	3	BOLT*1/2-13UNCX1	-
18	810011600	3	WASHER*1/2	-
19	810487400	1	FITTING	-
20	811657100	1	HOSE-HYD*1.25X46 -	-
21	810703800	1	TEE	-
22	825984400	1	ADAPTOR	-
23	823665500	1	TUBE	-
24	810490900	1	FITTING 1/2 MJIC 3/4 -	-
25	811110400	1	HOSE-HYD*0.5X21 -	-
26	810787500	1	TEE	-
27	810909900	2	HOSE-HYD*0.50X42	-
28	810112100	4	ELBOW-90 DEG.	-
29	-------	1	O-RING	-
30	811099400	2	HOSE-HYD*0.50X61	-
31	810471600	2	FITTING MJIC/FJIC -	-
32	810799200	1	Tee Fitting	-
33	823925700	1	PLATE	-
34	810827600	1	HOSE-HYD*0.75X20	-
35	810115800	1	FITTING 3/4 MJIC 3/4	-
36	810490900	2	FITTING 1/2 MJIC 3/4 -	-
47	810922800	1	HOSE-HYD*0.5X48	-
48	810787500	2	TEE	-
49	810891500	1	HOSE-HYD*0.5X15	-
50	810070000	1	FITTING 1/2 MJIC 1/2	-
51	-------	1	O-RING	-
52	810112100	3	ELBOW-90 DEG.	-
53	810890600	2	HOSE-HYD*0.50X33	-
54	811022200	1	HOSE-HYD*0.50X14	-
55	810922700	1	HOSE-HYD*0.50X45	-
57	810815100	2	Clamp	-
58	810309800	2	FLAT WASHER 3/8 - HARDENED	-
59	810087500	2	HEX NUT 3/8-16 UNC	-
61	825547000	1	ELBOW	-
62	824570400	1	ELBOW	-
63	810692000	2	HOSE ASSEMBLY - VALVE TO WINCH	-
64	810273400	1	Elbow Fitting	-
65	811335500	2	ADAPTOR	-
66	810273400	2	Elbow Fitting	-
67	810827600	1	HOSE-HYD*0.75X20	-
68	810827600	1	HOSE-HYD*0.75X20	-
69	810277000	2	FITTING 3/4 MJIC 5/8	-
70	811055100	1	VALVE-RELIEF	-
71	810112500	2	Plug	-
72	810102400	2	BOLT*5/16-18UNCX2	-
73	810087300	2	NUT*5/16-18UNC	-
-	-	1	Part 51	-
-	841591900	2	CARTRIDGE - 850 PSI	-
-	841592000	1	SEAL KIT	-

HYDRAULIC SYSTEM CABLE CUMMINS GEARMATIC WINCH ( CI2996 - ) 2000-177/10 [2000-177/10]

Нет текстового описания
