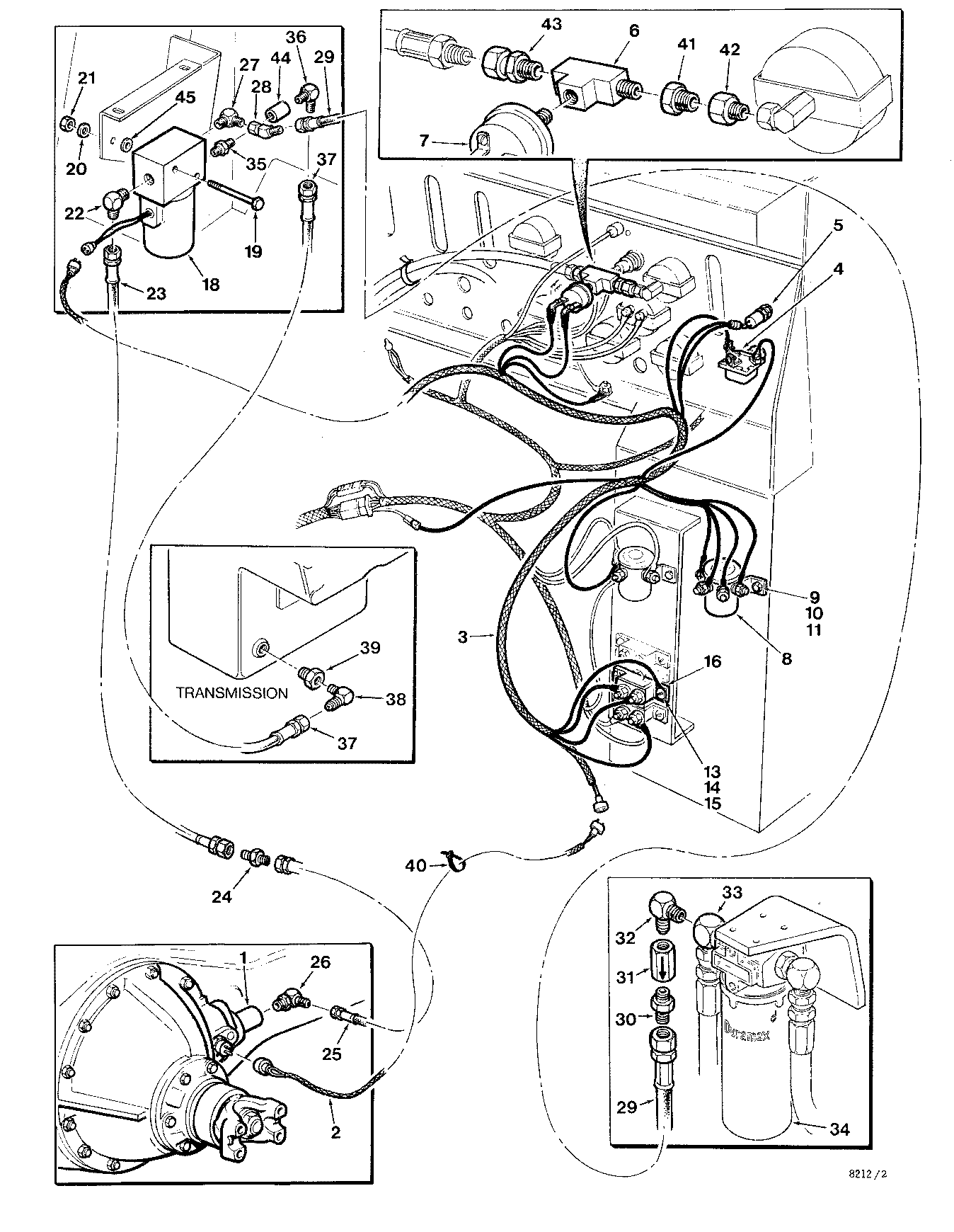

ELECTRICAL DIFF LOCK AXLE WR7 ( AC2711 - CI2995) 3100-056/10 [3100-056/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	826244300	1	HARNESS	-
3	826241200	1	HARNESS	-
4	811166400	1	SWITCH	-
5	826099700	1	LIGHT	-
6	810104400	1	TEE	-
7	810061300	1	OIL PRESSURE SWITCH	-
8	F121016	1	SOLENOID	-
9	810088800	2	BOLT*1/4-20UNCX1	-
10	810878100	2	WASHER*1/4	-
11	810087100	2	NUT*1/4-20UNC	-
12	-------	1	O-RING	-
13	810104300	2	SCREW	-
14	811317000	4	LOCKWASHER*0.190	-
15	810049300	2	NUT*10-32UNF	-
16	810959200	1	CIRCUIT BREAKER	-
17	-------	1	O-RING	-
18	826029300	1	VALVE-SOLENOID	-
19	810062500	2	BOLT*10-24UNCX2	-
20	811317000	2	LOCKWASHER*0.190	-
21	810574600	2	NUT*10-24UNC	-
22	810728600	1	ELBOW-90 DEG.	-
23	811208500	1	HOSE-HYD*0.50X35	-
24	810348700	1	FITTING -	-
25	810800200	1	HOSE-HYD*.50 X 104 -	-
26	810112100	1	ELBOW-90 DEG.	-
27	810189400	1	ELBOW-90 DEG.	-
28	811675600	1	ELBOW-45 DEG.	-
29	810762900	1	HOSE-HYD*0.38X45	-
30	810580700	11	ADAPTOR	-
31	811160400	1	VALVE-CHECK	-
32	810920200	1	ELBOW-90 DEG. -	-
33	826244500	1	ELBOW	-
34	-------	1	O-RING	-
35	810120000	1	FITTING*NPTF 0.25-18 -	-
36	810728600	1	ELBOW-90 DEG.	-
37	811208500	1	HOSE-HYD*0.50X35	-
38	810396500	1	ELBOW-90 DEG. -	-
39	810363200	1	ADAPTER	-
40	840866000	3	TIE STRAP -	-
41	810643600	1	FITTING	-
42	810422600	1	FITTING -	-
43	810196200	1	FITTING	-
44	810056800	1	COUPLING	-
45	810537700	6	FLAT WASHER 3/16	-
-	842550200	1	CONNECTOR - AXLE	-
-	842836800	1	DIODE - MR506	-
-	842836900	1	DIODE - MR826	-

ELECTRICAL DIFF LOCK AXLE WR7 ( AC2711 - CI2995) 3100-056/10 [3100-056/10]
