Открытый узел

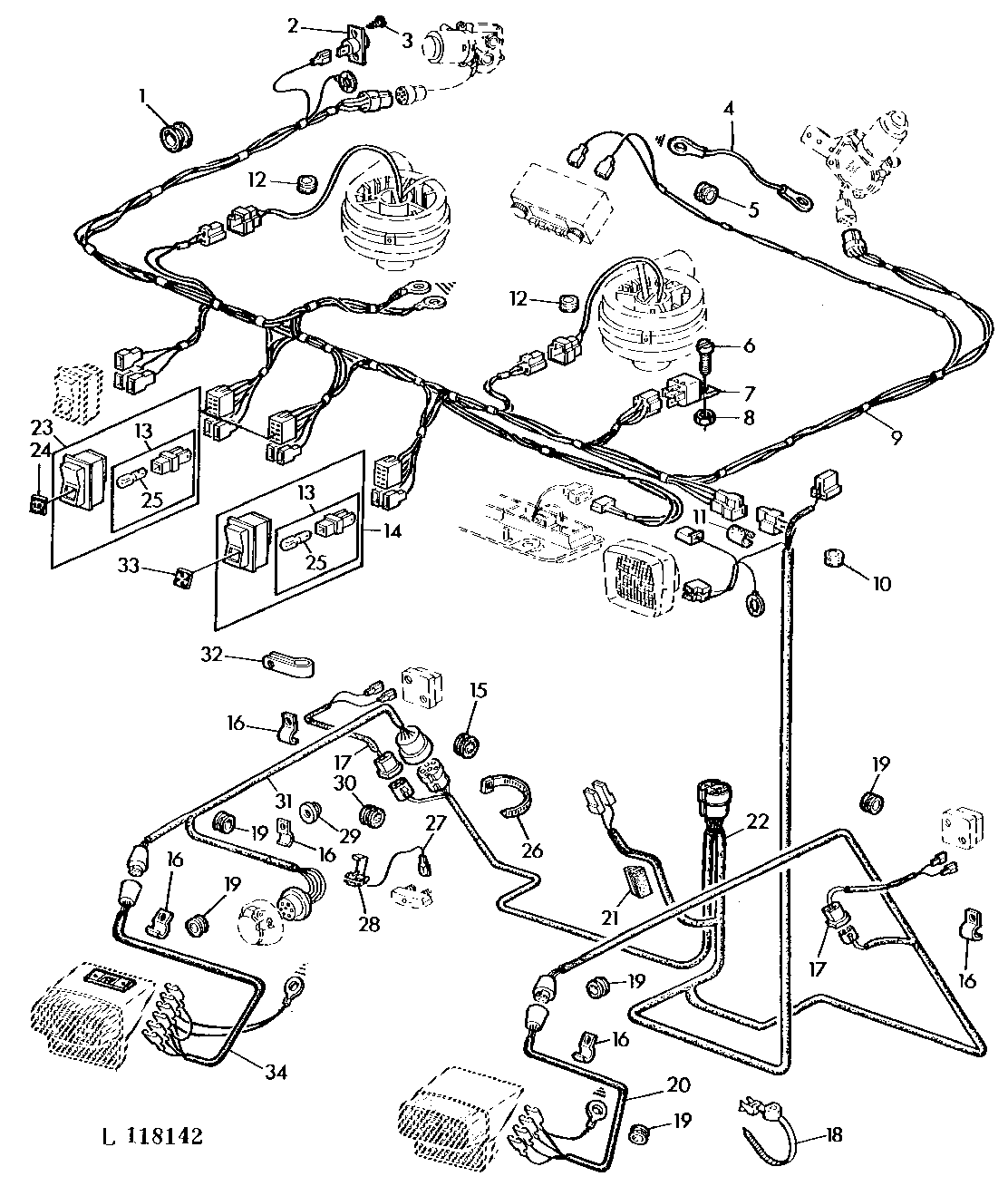

WIRING HARNESS-SG2 LOW PROFILE CAB

WIRING HARNESS-SG2 LOW PROFILE CAB

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

WIRING HARNESS-SG2 LOW PROFILE CAB

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L56627	1	Grommet	-
2	AR56987	1	Switch	-
3	37M7174	2	Screw	4.2X13MM
4	AL58737	1	Wiring Lead	-
5	A3411R	1	Grommet	-
6	21M7271	1	Screw	M5 X 16
7	AL208596	2	Relay	(SUB FOR AL58367, AL69699)
7	AL208596	3	Relay	(FOR NORWAY ONLY) (SUB FOR AL58367, AL69699)
8	14M7028	1	Nut	M5
9	AL57899	1	Wiring Harness	(FOR NORWAY ONLY)
9	AL57898	1	Wiring Harness	-
10	T65643	1	Grommet	-
11	L64661	1	Hose	(SUB FOR R53080 APPL)
12	R41440	2	Grommet	-
13	AL36535	1	Socket	-
14	AL57901	1	Switch	-
15	R32555	1	Grommet	-
16	Z22588	7	CLAMP	-
17	AL38893	2	Wiring Harness	-
18	L40484	9	Tie Band	-
19	L12807	5	Grommet	-
20	AL38894	1	Wiring Harness	-
21	R47474	1	Clip	-
22	AL58747	1	Wiring Harness	-
23	AL37429	2	Toggle/Rocker Switch	-
24	L39638	2	Insert	-
25	57M7102	1	Bulb	12V, 1.2W
26	R44302	8	Tie Band	-
27	AL23088	1	WIRING LEAD	(FOR NORWAY ONLY)
28	57M7095	1	Electrical Connector Assy	(FOR NORWAY ONLY)
29	L40924	1	Nut	-
30	L13325	1	Grommet	(FOR NORWAY ONLY)
31	AL38895	1	Wiring Harness	NLA
32	R51892	1	Clamp	-
33	L56160	1	Insert	-
34	AL58106	1	Wiring Harness	-
34	AL38894	1	Wiring Harness	(WITHOUT REGISTRATION PLATE LIGHT)
