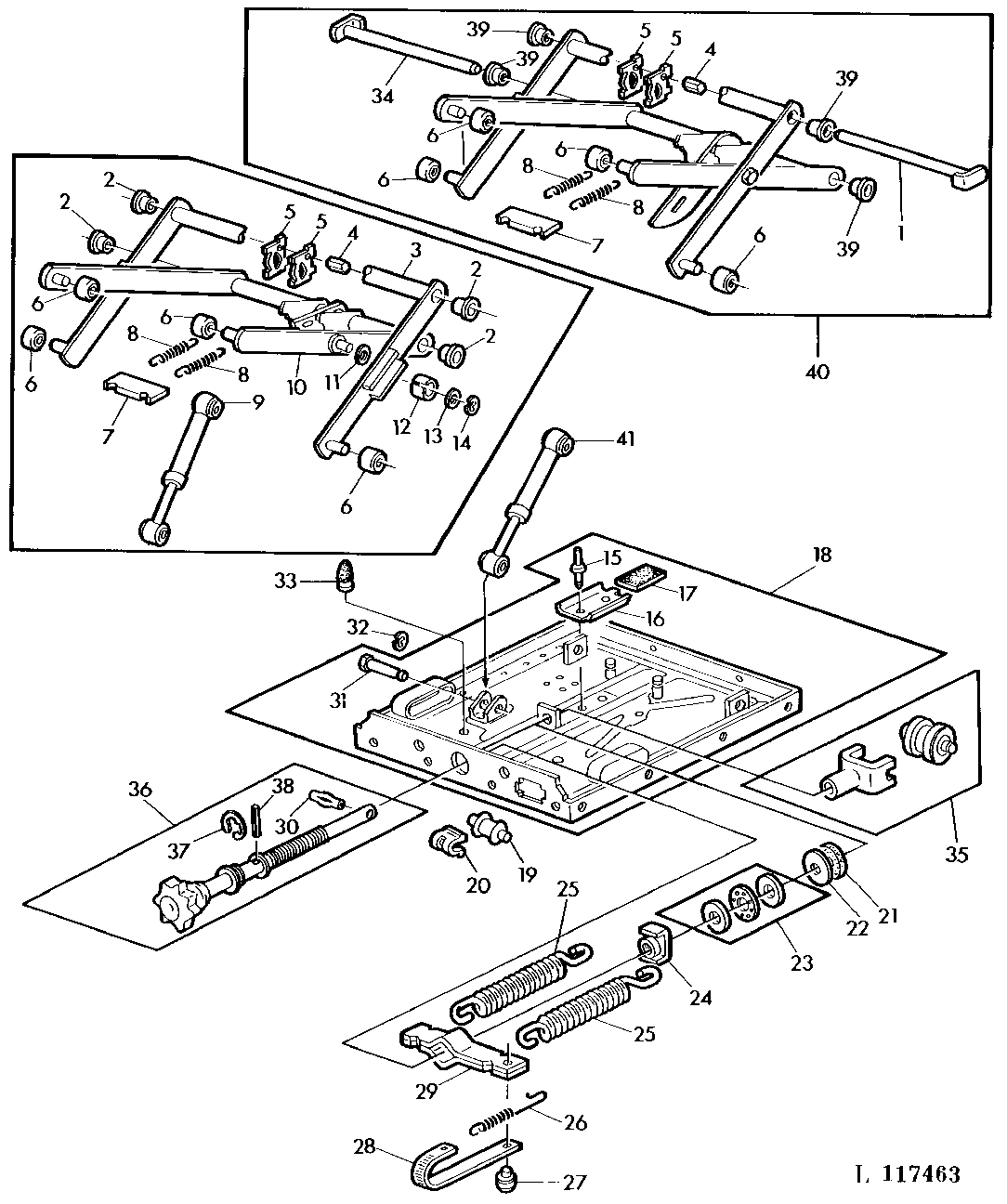

SUPER DELUXE SEAT BASE FOR GRAMMER DS85H/90A

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL41472	1	Pin Fastener	(SUB FOR AL36644)
2	L38856	4	BEARING	-
3	AL36646	1	Arm	(ORDER AL64581)
4	L38862	1	Bar	-
5	L38852	2	Plate	-
6	L38855	4	Roller	-
7	L38853	1	Plate	-
8	L38854	2	Spring	-
9	AL36667	1	Gas Operated Cylinder	-
10	AL36647	1	ARM	(ORDER AL64581)
11	L38868	2	WASHER	-
12	L38867	2	WASHER	-
13	24M7044	2	Washer	13 X 20 X 2 mm
14	40M7030	2	Snap Ring	9 X 1.1MM
15	L39011	2	Rivet	-
16	L38891	1	RAIL	-
17	L38890	1	Plate	-
18	AL36673	1	Spring Assembly	-
19	L38851	1	Roller	(ORDER AL117350)
20	L38847	1	Guide	(ORDER AL117350)
21	L38850	1	Washer	-
22	24H1657	1	Washer	21/64" X 1-1/4" X 7/64"
23	JD10212	1	Ball Bearing	-
24	L38861	1	Nut	-
25	L38865	2	Spring	-
26	L38866	1	Spring	(ORDER AL117350)
27	L38857	1	Plug	(ORDER AL117350)
28	AL36648	1	STRIP	-
29	AL36643	1	Retainer	(ORDER AL117348)
30	34M7129	1	Spring Pin	3 X 16 mm
31	L63562	1	Pin Fastener	(SUB FOR L38889 APPL)
32	40M7041	1	Snap Ring	5 X 0.7MM
33	L25678	2	Bumper	-
34	AL41471	1	Pin Fastener	(SUB FOR AL36645)
35	AL38526	1	Fork	-
36	AL38524	1	Adjuster	-
37	40M7051	1	Snap Ring	-
38	34M7130	1	Spring Pin	4 X 20 mm
39	L42041	4	Bushing	-
40	AL64581	1	Arm	-
41	AL64579	1	Gas Operated Cylinder	-

SUPER DELUXE SEAT BASE FOR GRAMMER DS85H/90A
