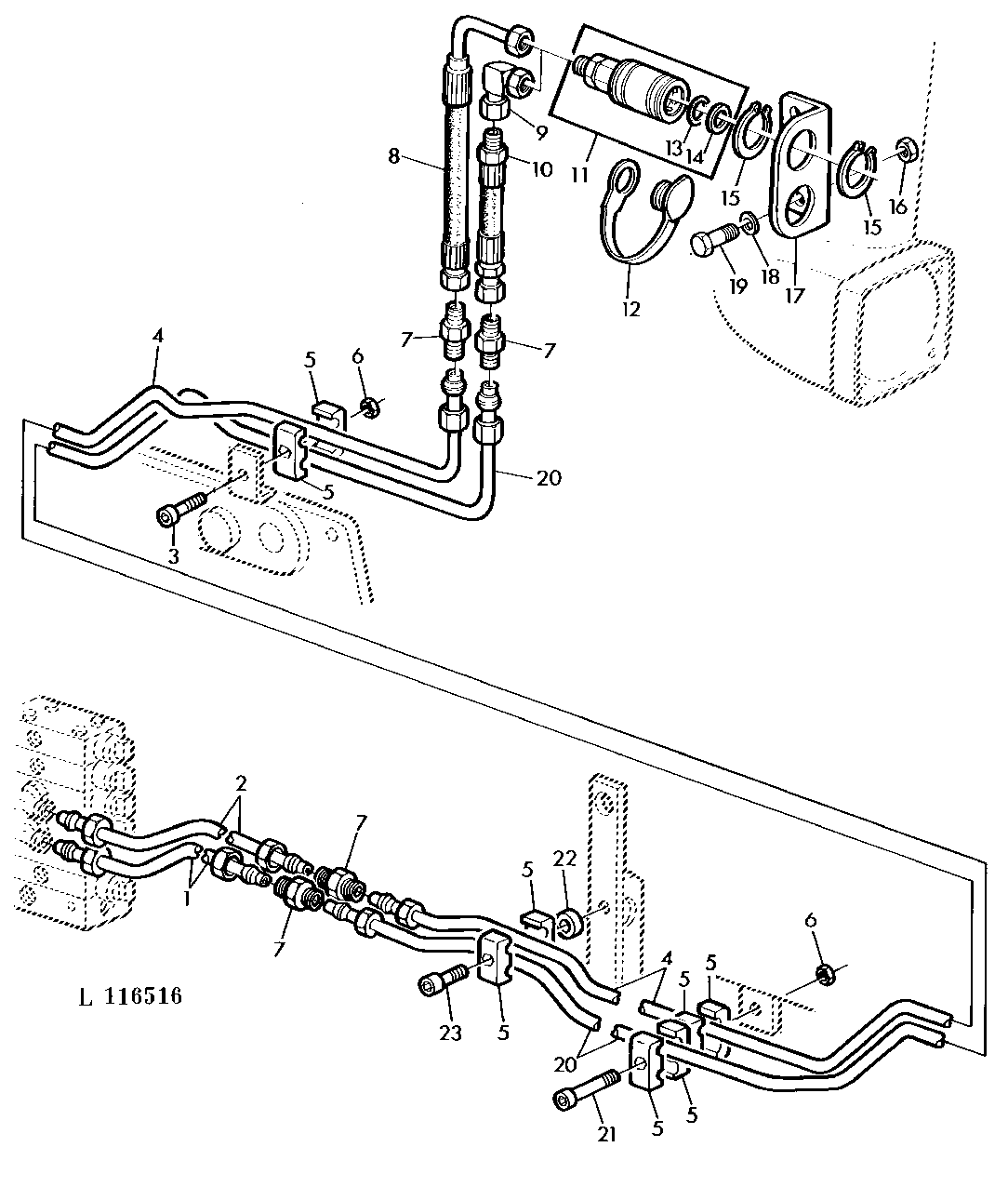

OIL LINES FOR FRONT BREAKAWAY COUPLERS (FRONT HITCH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL67029	1	Oil Line	(SUB FOR AL61475)
2	AL67030	1	Oil Line	(SUB FOR AL61476)
3	19M8263	1	Screw	M6 X 30
4	AL61474	1	Oil Line	-
5	L38284	8	Clamp	-
6	14M7272	2	Nut	M6
7	L38815	4	Fitting	-
8	AL31647	1	Hydraulic Hose	-
9	AL37133	1	Elbow Fitting	-
10	AL31249	1	Hydraulic Hose	-
11	AL172304	2	Hydr. Quick Coupler Socket	SUB FOR AL41599
12	L62751	2	Dust Shield	(SUB FOR A15899)
13	L40690	1	O-Ring	-
14	L40691	1	Back-Up Ring	-
15	40M7062	4	Snap Ring	-
16	14M7273	2	Nut	M8
17	L41080	1	Angle	-
18	24M7036	2	Washer	9 X 16 X 1.600 mm
19	19M7162	2	Cap Screw	M8 X 16
20	AL61473	1	Oil Line	-
21	19M7529	1	Cap Screw	M6 X 55
22	L33656	2	Spacer	-
23	19M8532	1	Screw	M6 X 35

OIL LINES FOR FRONT BREAKAWAY COUPLERS (FRONT HITCH)
