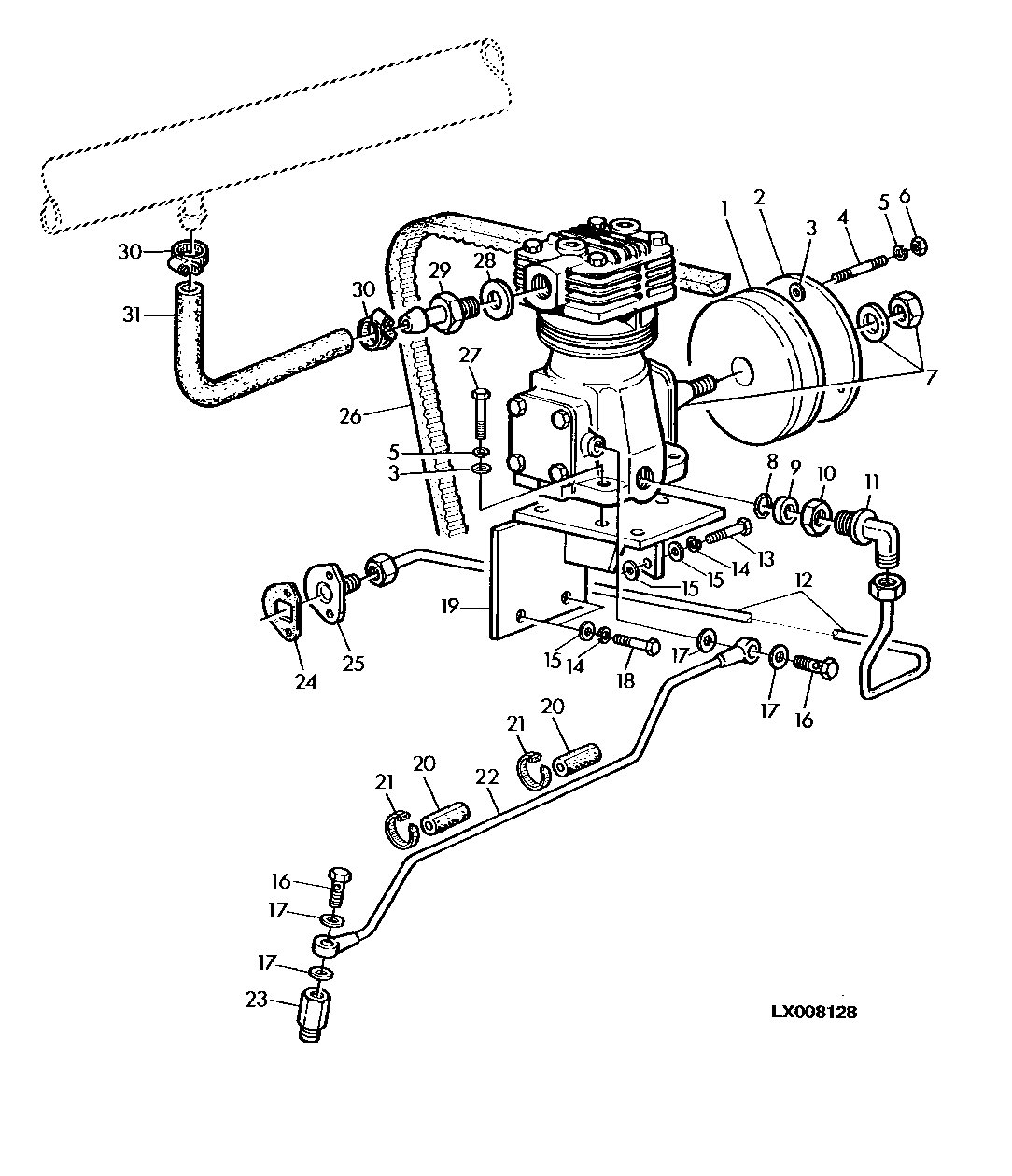

AIR COMPRESSOR INSTALLATION, TRAILER AIR BRAKE (WITH CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L63790	1	Pulley	-
2	L63791	1	Half Sheave	NLA
3	24M7055	1	Washer	8.400 X 16 X 1.600 mm, 8.4MM
4	L63789	4	Stud	M8X25
5	12M7056	4	Lock Washer	8 mm
6	14M7273	4	Nut	M8
7	AL68237	1	Compressor	-
8	L63817	1	O-Ring	-
9	L63816	1	Washer	-
10	14M7493	1	Nut	M22
11	L80373	1	Elbow Fitting	-
12	AL69073	1	Oil Line	-
13	19H1944	2	Cap Screw	3/8" X 2-3/4"
14	12H304	4	Lock Washer	3/8"
15	24M7028	1	Washer	10.500 X 20 X 2 mm
16	L64155	2	Hollow Screw	-
17	51M7014	4	Sealing Ring	3/8"X1-1/4"
18	19H1732	2	Cap Screw	3/8" X 1-1/4"
19	AL66466	1	Bracket	-
20	-	2	Part 20	LGTH= 30MM, (MF L65383)
21	R44302	2	Tie Band	-
22	AL68610	1	Line	-
23	L63802	1	Adapter Fitting	-
24	R125066	1	Gasket	-
25	AL68570	1	Cover	-
26	L64405	1	V-Belt	17X1575MM
27	19M7298	4	Cap Screw	M8 X 35
28	L64159	1	Sealing Washer	-
29	L64154	1	Union Fitting	-
30	AL64588	2	Clamp	-
31	L64407	1	Hose	16X4X380MM
..	L65383	1	Hose	LGTH= 5000MM (196.85"), (SUB FOR UN4663)

AIR COMPRESSOR INSTALLATION, TRAILER AIR BRAKE (WITH CAB)
