OIL LINES/QUICK COUPLERS FRONT (FRONT HITCH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL55022	1	Oil Line	-
2	19M7248	1	Screw	M8 X 50, M8X50
3	24M7036	3	Washer	9 X 16 X 1.600 mm, 9X17X1.6MM
4	L38668	2	Clamp	-
5	L38284	8	Clamp	-
6	14M7272	3	Nut	M6, M6
7	L38815	2	Fitting	-
8	AL31647	1	Hydraulic Hose	-
9	AL37133	1	Elbow Fitting	-
10	AL31249	1	Hydraulic Hose	-
11	14M7273	3	Nut	M8, M8
12	L62751	2	Dust Shield	(SUB FOR A15899)
13	AL172304	2	Hydr. Quick Coupler Socket	SUB FOR AL41599
14	L40690	1	O-Ring	-
15	L40691	1	Back-Up Ring	-
16	40M7062	4	Snap Ring	-
17	L41080	1	Angle	-
18	19M7162	2	Cap Screw	M8 X 16, M8X16
19	AL55021	1	Oil Line	-
20	19M7603	1	Screw	M6 X 20, M6X20
21	19M8263	1	Screw	M6 X 30, M6X30
22	19M7529	1	Cap Screw	M6 X 55, M6X55

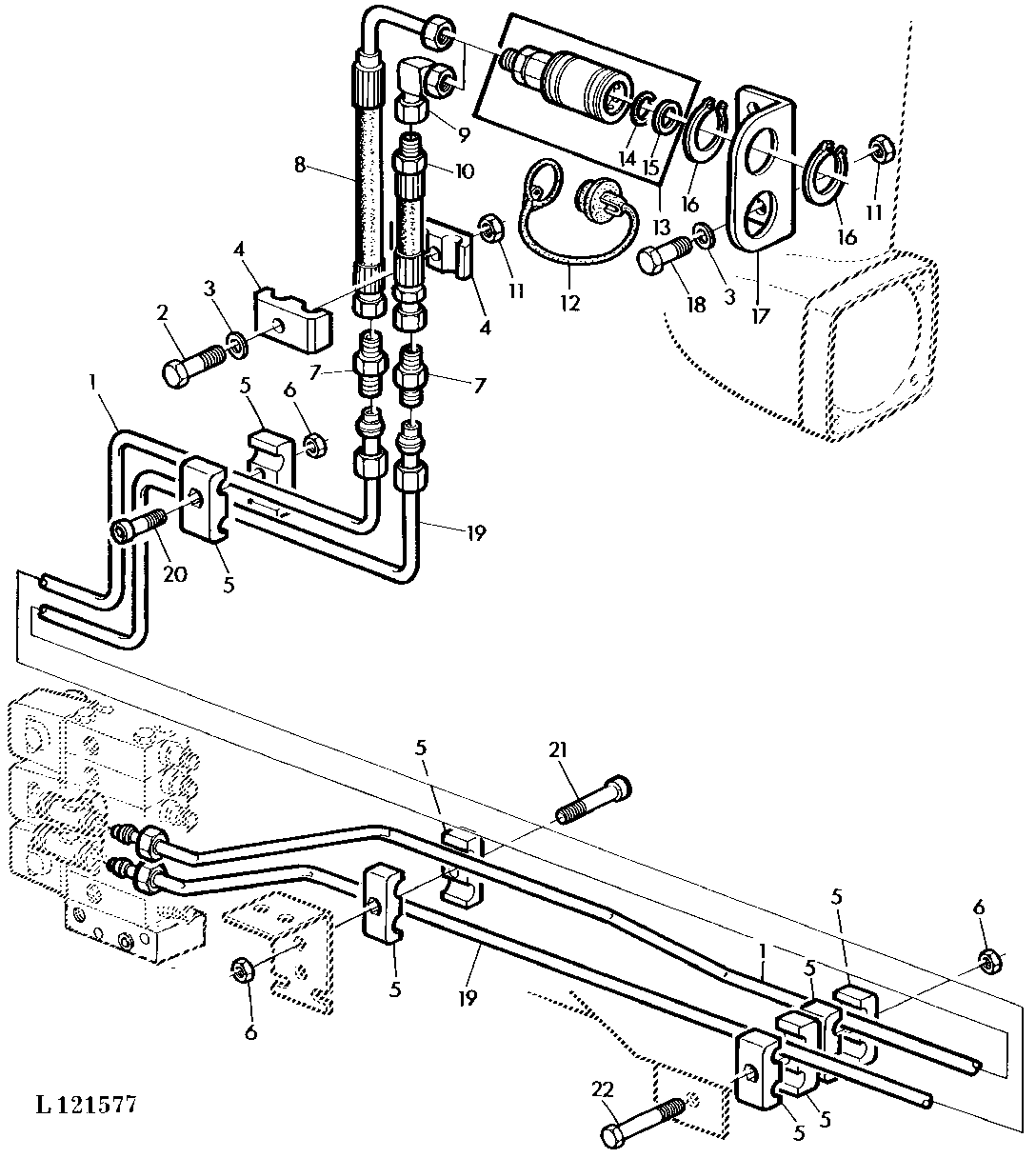

OIL LINES/QUICK COUPLERS FRONT (FRONT HITCH)
