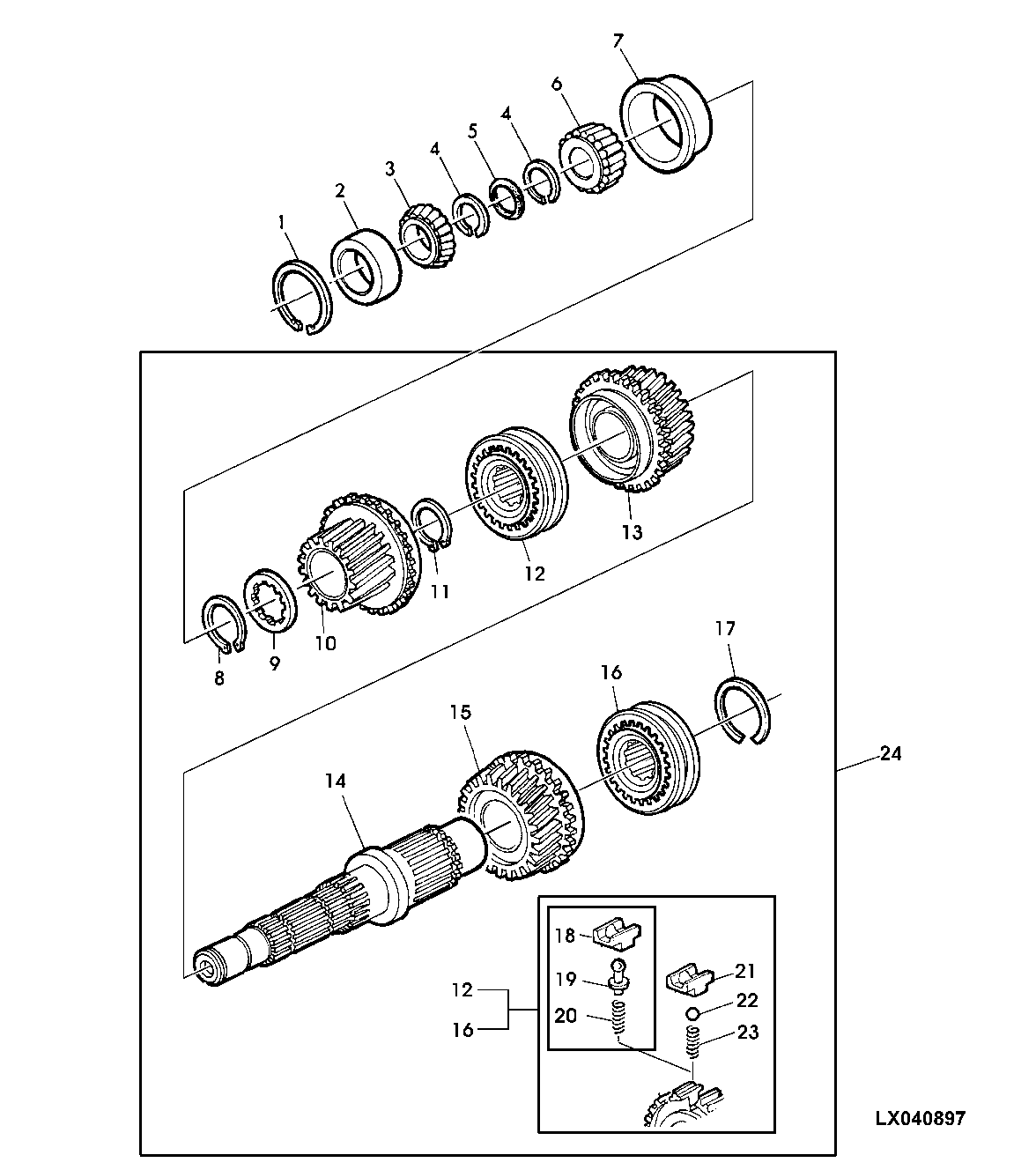

TRANSMISSION DRIVE SHAFT AND SYNCHRONIZING PARTS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L33278	1	Snap Ring	TK= 1.9MM (.075")
1	L33277	1	Snap Ring	TK= 1.8MM (.071")
1	L33276	1	Snap Ring	TK= 2.2MM (.086")
1	L33274	1	Snap Ring	TK= 2.0MM (.080")
1	L33275	1	Snap Ring	TK= 2.1MM (.082")
2	JD10081	1	BEARING CUP	-
3	JD10099	1	BEARING CONE	-
4	L64119	1	Snap Ring	TK= 3.0MM (.118")
4	L64364	1	Snap Ring	TK= 3.1MM (.122")
4	L64120	1	Snap Ring	TK= 2.9MM (.114")
4	L64121	1	Snap Ring	TK= 2.8MM (.110")
4	L33272	1	Snap Ring	TK= 2.2MM (.086")
4	L33271	1	Snap Ring	TK= 2.1MM (.082")
4	L33269	1	Snap Ring	TK= 2.0MM (.080")
5	L33070	1	O-Ring	-
6	JD10213	1	BEARING CONE	(SUB FOR L41583)
7	JD10101	1	BEARING CUP	(SUB FOR L41584)
8	L36931	1	Snap Ring	TK= 1.45MM (.057")
8	L36933	1	Snap Ring	TK= 1.55MM (.061")
8	L36934	1	Snap Ring	TK= 1.65MM (.065")
8	L36932	1	Snap Ring	TK= 1.75MM (.069")
9	L33083	1	Thrust Washer	-
10	AL64425	1	Gear	Z=15, (SUB FOR AL28712)
11	L36931	1	Snap Ring	TK= 1.45MM (.057")
11	L36933	1	Snap Ring	TK= 1.55MM (.061")
11	L36934	1	Snap Ring	TK= 1.65MM (.065")
11	L36932	1	Snap Ring	TK= 1.75MM (.069")
12	AL41727	1	Synchronizer	(SUB FOR AL39237)
13	AL64426	1	Gear	Z=19, (SUB FOR AL28711)
14	L64122	1	Drive Shaft	(SUB FOR L33078, L41630) (ORDER W/ L64119, L64120, L64121, L64364)
15	AL28709	1	Gear	Z=24
16	AL41728	1	Synchronizer	(SUB FOR AL39238)
17	L39654	1	Snap Ring	TK= 1.45MM (.057")
17	L36509	1	Snap Ring	TK= 1.75MM (.069")
17	L36510	1	Snap Ring	TK= 1.65MM (.065")
17	L36511	1	Snap Ring	TK= 1.55MM (.061")
18	L33101	3	Shoe	LGTH= 20MM (0.79")
19	L33100	3	Stud	-
20	L33103	3	Spring	LGTH= 15MM (0.59")
21	L58658	3	Shoe	LGTH= 12MM (.047")
22	L58659	3	Ball	-
23	L58657	3	Spring	LGTH= 18MM (0.71")
24	AL39233	1	Drive Shaft	(SUB FOR AL28707)
