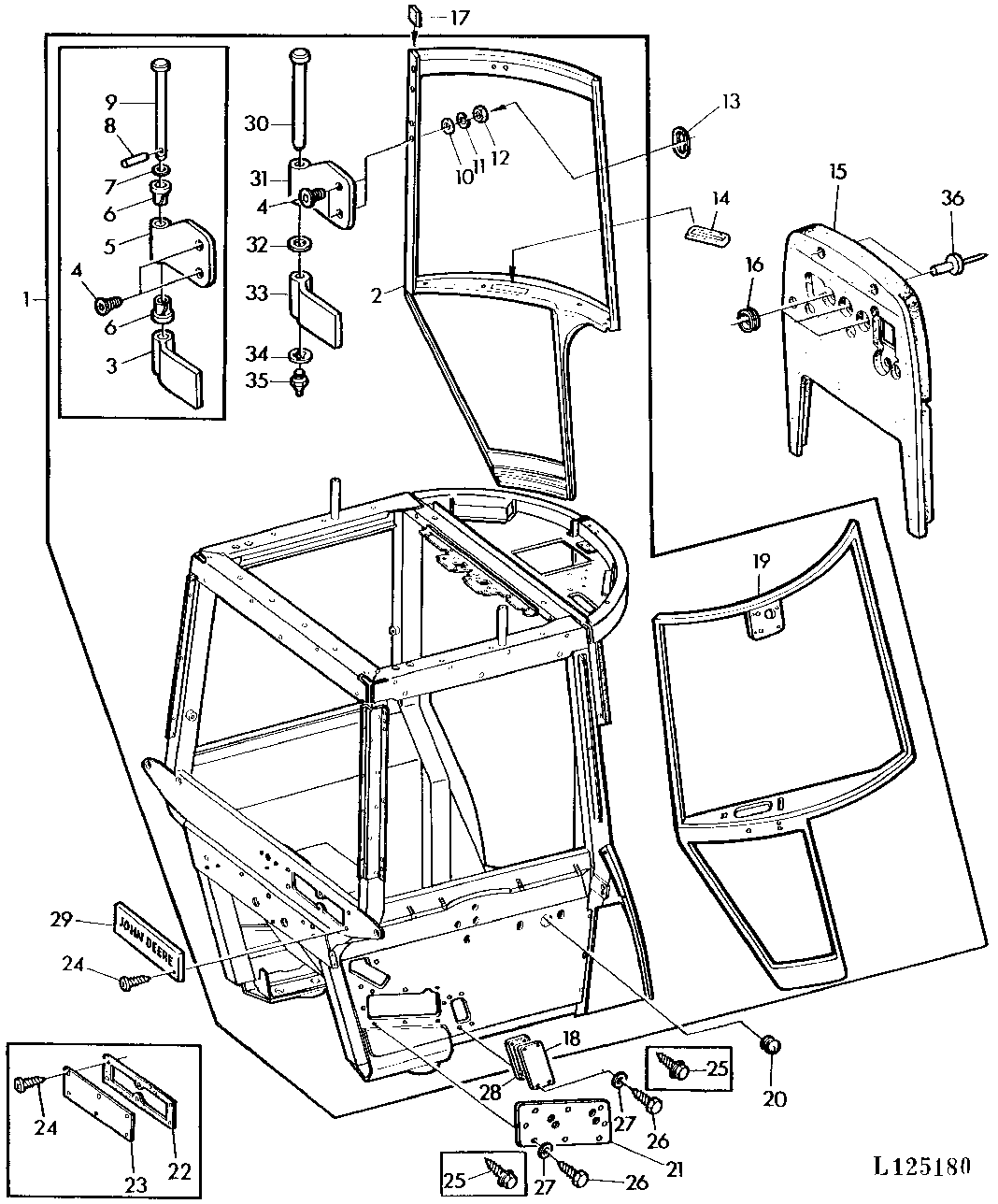

SG2 CAB FRAME WITH LEFT AND RIGHT-HAND DOORS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CG20657	1	Frame	(ORDER W/ AL67848)
2	AR103010	1	Door	(ORDER AL118343)
3	L40393	4	Hinge	-
4	L40409	8	Screw	(ORDER 19M8361, 14M7273)
4	19M8361	8	Screw	M8 X 25, M8X25
5	L40391	2	Hinge	LH
5	L40392	2	Hinge	RH
6	R65570	1	Bushing	-
7	24H1302	4	Washer	13/32" X 11/16" X 0.035", 13/32"X11/16"X.036"
8	25M7022	4	Groove Pin	3 X 12 mm, 3X12MM
9	L40286	4	Pin Fastener	-
10	L40688	8	Washer	-
11	12M7056	8	Lock Washer	8 mm
12	14H785	8	Nut	5/16", 5/16"
12	14M7273	8	Nut	M8, M8
13	R68461	4	Plug	-
14	L55208	2	Grommet	(SUB FOR R20759)
15	AR97883	1	Insulator	(ORDER AL62769, (2) 16M7100)
15	AL62769	1	Insulator	-
16	L38053	3	Grommet	-
17	-	1	Part 21	(ORDER R28123)
18	L40522	1	Cover	-
18	L42020	1	Cover	-
19	AR93415	1	Door	-
20	L41256	1	Plug	-
21	L39277	1	Cover	-
22	R50470	1	Gasket	-
23	R50469	1	Cover	-
24	37M7116	1	Screw	M8 X 20, M8X20
25	37M7076	12	Screw	6.3X16MM, (ORDER 37M7109, 24M7251)
26	37M7109	1	Screw	6.3X16MM
27	24M7251	1	Washer	6.400 X 18 X 1.600 mm, 6.4X18MM
28	L42019	1	Gasket	-
29	L55207	1	Cover	-
30	L58680	4	Pin Fastener	-
31	L58681	2	Hinge	LH
31	L58682	2	Hinge	RH
32	24M7308	4	Washer	10.500 X 20 X 2 mm, 8.4MM
33	L58683	4	Hinge	-
34	24M7251	4	Washer	6.400 X 18 X 1.600 mm, 6.4MM
35	58M7013	4	Lubrication Fitting	M6
36	16M7100	2	Rivet	5 mm
..	R28123	1	Pad	LGTH= 1956MM (77"), KIT

SG2 CAB FRAME WITH LEFT AND RIGHT-HAND DOORS

Нет текстового описания
