Открытый узел

Console Shift Linkage

Console Shift Linkage

Console Shift Linkage

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

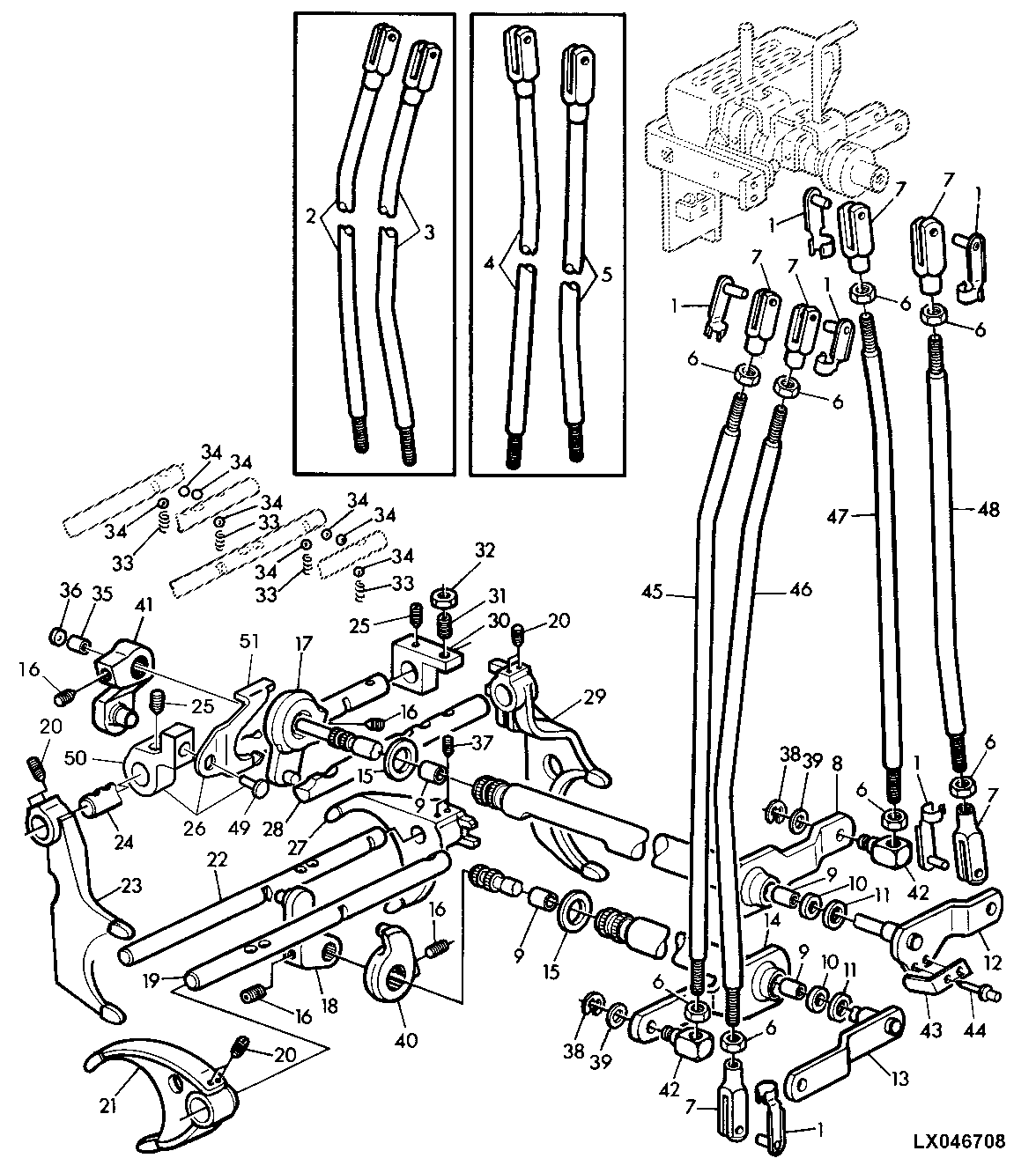

Console Shift Linkage

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	45M7065	6	Spring Locking Pin	-
2	AL38050	1	Rod	(ORDER L40294, 14M7151, 54M4420)
3	AL38051	1	Rod	(ORDER L40295, 14M7151, 54M4420)
4	AL38052	1	Rod	(ORDER L40296, 14M7151, 54M4420)
5	AL38053	1	Rod	(ORDER L40297, 14M7151, 54M4420)
6	14M7151	1	Nut	M8
7	54M4420	1	Yoke	-
8	AL55218	1	Shaft	-
9	L62818	4	Bushing	(SUB FOR L36612)
10	L36621	2	Seal	-
11	L38399	2	Washer	-
12	AL56327	1	Shaft	INCL L56259, (2) AT44188 (SUB FOR AL39947)
13	AL36355	1	Shaft	-
14	AL36356	1	Shaft	-
15	L38500	2	Washer	-
16	L39091	4	Bolt	M8X10
17	L62930	1	Lever	(SUB FOR L36626, L41798)
18	L36627	1	Lever	-
19	L36610	1	Shifter Rod	-
20	L33332	6	Set Screw	M12X1X16
21	L33050	1	Shifter	-
22	L55720	1	Shifter Rod	-
23	L62253	1	Shifter	(SUB FOR L33052)
24	L39028	1	Rod	-
25	T25614	2	SET SCREW	-
26	AL36737	1	Quadrant	(ORDER L38543, L39025, L39030)
27	L56463	1	Shifter	(SUB FOR L41796)
28	L62951	1	Shifter Rod	(SUB FOR L39027)
29	L33051	1	Shifter	-
30	L39026	1	Guide	-
31	22M7106	1	Set Screw	M10 X 20
32	14M7361	1	Nut	M10
33	T27716	4	Compression Spring	-
34	R26552	8	Ball	5/16"
35	L62819	1	Bushing	(SUB FOR L36615)
36	30M7004	1	Plug	-
37	L33332	2	Set Screw	M12X1X16, (SUB FOR L36614)
38	R72653	2	Snap Ring	-
39	24M7055	2	Washer	8.400 X 16 X 1.600 mm
40	L41798	1	Lever	(ORDER L62930)
41	L41797	1	Lever	-
42	L40293	2	Swivel	-
43	L56259	1	Strap	-
44	AT44188	2	Rivet	-
45	L40294	1	Rod	-
46	L40295	1	Lever	-
47	L40296	1	Lever	-
48	L40297	1	Lever	-
49	L38543	1	Pin Fastener	-
50	L39025	1	Guide	-
51	L39030	1	Lever	-
