VALVE ASSEMBLY 2 SPOOL CONTROL MAIN ( 974174 - ) 2481-037/10 [2481-037/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

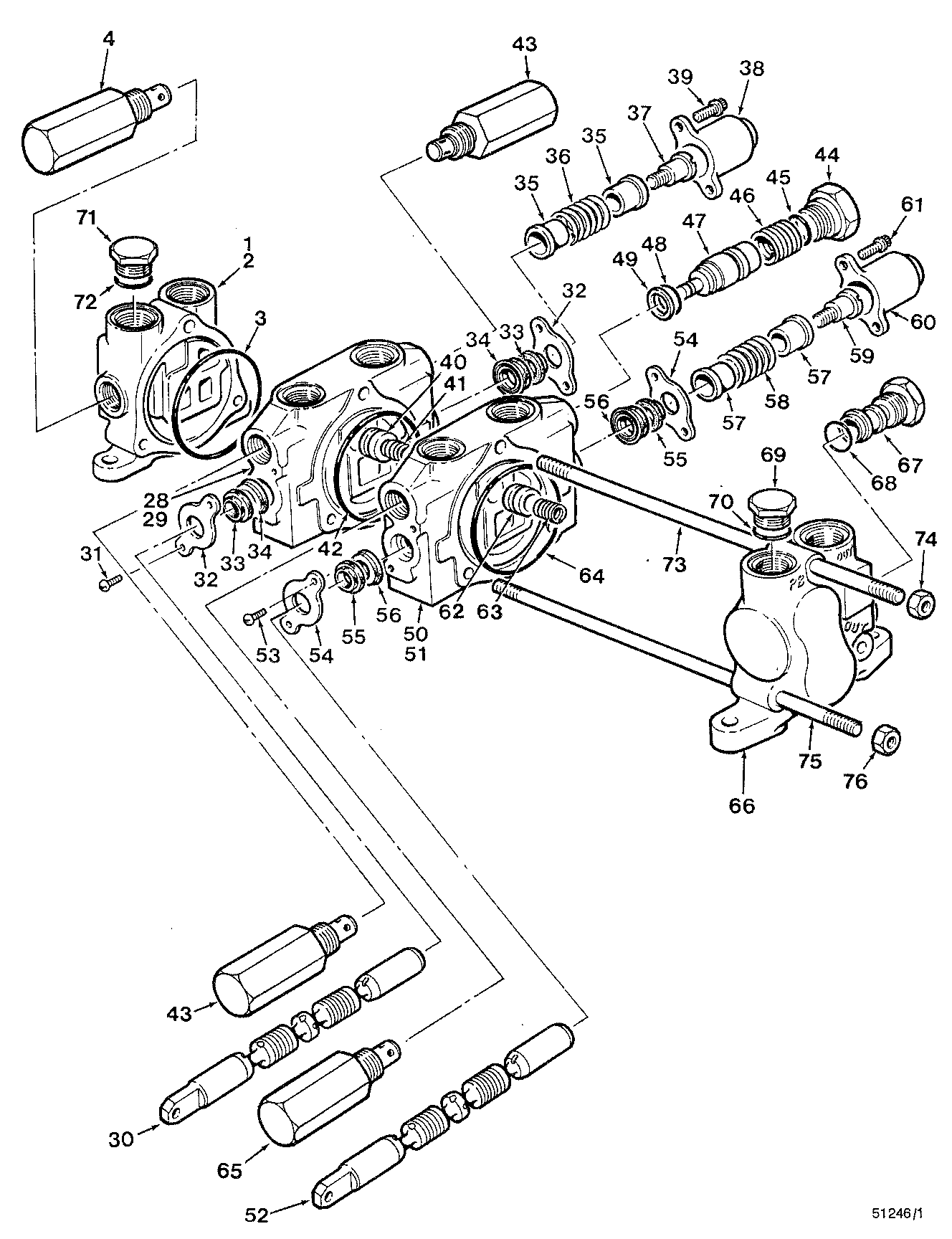

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	842850600	1	SECTION - INLET	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	843103500	1	VALVE-RELIEF - (3375 PSI)	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < AA)\ALTERNATOR (3121)\ALTERNATOR (3121) G S E E X 3121 ALTERNATOR - 12 VOLT( 846064 - ) 3121-013/10
28	842934600	1	SECTION - DOZER	-
29	-------	1	O-RING	-
30	-------	1	O-RING	-
31	840083800	2	SCREW -	-
32	840081600	2	PLATE -	-
33	-------	2	O-RING	-
34	-------	2	O-RING	-
35	840081700	2	SEAT - SPRING	-
36	842934900	1	SPRING -	-
37	840081800	1	BOLT - SPECIAL	-
38	840081500	1	CAP -	-
39	790107200	2	SCREW -	-
40	842657600	1	POPPET - C.V	-
41	842656200	1	SPRING -	-
42	-------	1	O-RING	-
43	843103400	2	VALVE-RELIEF - (3225 PSI)	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < AA)\ALTERNATOR (3121)\ALTERNATOR (3121) G S E E X 3121 ALTERNATOR - 12 VOLT( 846064 - ) 3121-013/10
44	790025100	1	CAP -	-
45	842658600	1	O-RING -	-
46	842700400	1	SPRING -	-
47	790011900	1	POPPET -	-
48	842657500	1	O-RING -	-
49	842654000	1	BACK-UP RING -	-
50	842934600	1	SECTION - DOZER	-
51	-------	1	O-RING	-
52	-------	1	O-RING	-
53	840083800	2	SCREW -	-
54	840081600	2	PLATE -	-
55	-------	2	O-RING	-
56	-------	2	O-RING	-
57	840081700	2	SEAT - SPRING	-
58	842934900	1	SPRING -	-
59	840081800	1	BOLT - SPECIAL	-
60	840081500	1	CAP -	-
61	790107200	2	SCREW -	-
62	842657600	1	POPPET - C.V	-
63	842656200	1	SPRING -	-
64	-------	1	O-RING	-
65	843103400	1	VALVE-RELIEF - (3225 PSI)	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < AA)\ALTERNATOR (3121)\ALTERNATOR (3121) G S E E X 3121 ALTERNATOR - 12 VOLT( 846064 - ) 3121-013/10
66	842852000	1	SECTION - OUTLET	-
67	842851500	1	PLUG -	-
68	842851600	1	O-RING -	-
69	840083500	1	PLUG*1-1/16-12 -	-
70	-------	1	O-RING	-
71	F432158	1	Plug	-
72	-------	1	O-RING	-
73	842659700	1	TIE ROD -	-
74	810087800	2	NUT*1/2-20UNF	-
75	790085500	2	TIE ROD -	-
76	810114200	4	NUT*7/16-20UNF	-
81	843134000	1	KIT - SEAL	-
A	F121311	1	VALVE - CONTROL (2 SPOOL)	-
-	842851900	1	ANTI-VOID - ASSY	-

VALVE ASSEMBLY 2 SPOOL CONTROL MAIN ( 974174 - ) 2481-037/10 [2481-037/10]
