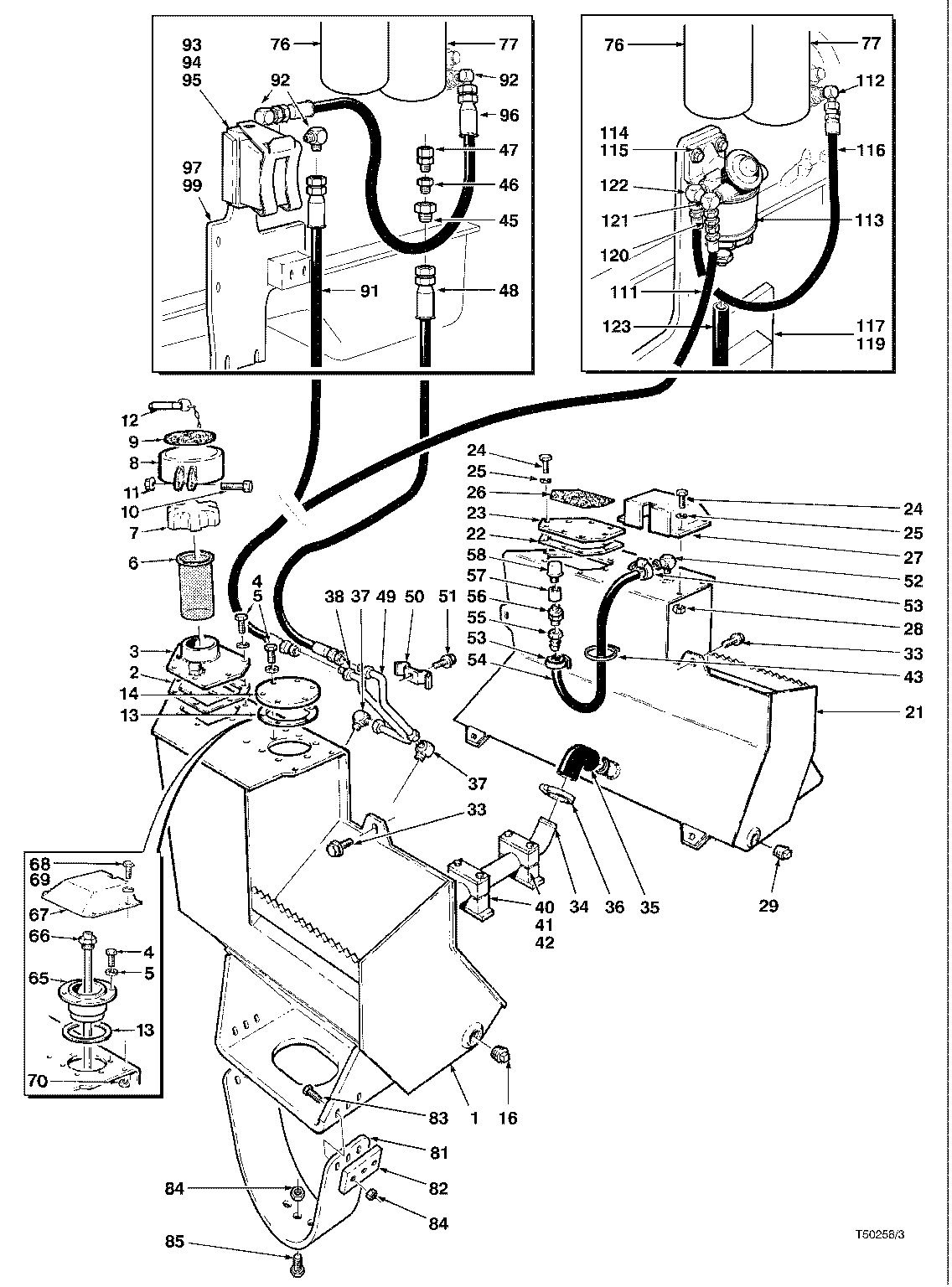

FUEL SYSTEM ( CE2001 - 974173) 1900-061/14 [1900-061/14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F280342	1	TANK - LH	-
2	827139700	1	GASKET -	-
3	827122900	1	COVER -	-
4	810080100	14	HEX HEAD BOLT 3/8-16 UNC X 1	-
5	810309800	16	FLAT WASHER 3/8 - HARDENED	-
6	811809000	1	Strainer	-
7	827022400	1	Cap	-
8	827123400	1	COVER -	-
9	827121900	1	TREAD -	-
10	811700000	1	SCREW*M10X1.50-55 -	-
11	811707000	1	LOCKNUT*M10X1.50 -	-
12	811930000	1	Pin Fastener	-
13	827042600	1	GASKET -	-
14	827145600	1	PLATE -	-
15	810607000	2	Bolt	-
16	810638100	1	PLUG	-
21	F280343	1	TANK - RH	-
22	827139700	1	GASKET -	-
23	827139600	1	PLATE -	-
24	810080100	12	HEX HEAD BOLT 3/8-16 UNC X 1	-
25	810309800	12	FLAT WASHER 3/8 - HARDENED	-
26	827152100	1	TREAD -	-
27	827139800	1	GUARD -	-
28	811450600	2	LOCKNUT*.375-16UNC -	-
29	810638100	1	PLUG	-
33	811703700	8	SCREW*M16X2.00-40mm -	-
34	827141500	1	TUBE - CROSSOVER	-
35	827145900	2	ELBOW -	-
36	700580400	4	CLAMP -	-
37	810433800	2	ELBOW-90 DEG.	-
38	827145700	1	TUBE - SUCTION	-
40	811989500	2	CLAMP*1.50 -	-
41	811989400	2	Plate	-
42	810080800	4	BOLT*3/8-16UNCX2-3/4	-
43	811859400	1	TIE WRAP -	-
45	810897200	1	FITTING MJIC/FJIC	-
46	810059200	1	ADAPTER -	-
47	810196000	1	FITTING MALE/TUBING	-
48	810897300	1	HOSE-HYD*0.38X60 -	-
49	827145800	1	TUBE - RETURN	-
50	811813500	1	CLAMP -	-
51	811699200	1	SCREW*M10X1.50-16 -	-
52	811911800	1	ELBOW-90 DEG. -	-
53	811008800	2	CLAMP*6 -	-
54	827150700	1	HOSE - VENT	-
55	811931300	1	COUPLING -	-
56	811615600	1	FITTING*NPTF/JIC -	-
57	810527200	1	COUPLING -	-
58	811051400	1	BREATHER	-
65	F279409	1	COVER -	-
66	811805700	1	SENDER UNIT -	-
67	F278900	1	PLATE -	-
68	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
69	810309800	4	FLAT WASHER 3/8 - HARDENED	-
70	811450600	2	LOCKNUT*.375-16UNC -	-
76	F433787	1	FILTER -	-
77	F413331	1	STRAINER-FUEL -	-
81	827278900	2	STEP	-
82	827078200	4	BAR -	-
83	811704100	12	SCREW*M16X2.00-60mm -	-
84	811707200	18	LOCKNUT*M16X2.00 -	-
85	811703800	6	SCREW*M16X2.00-45mm -	-
91	811985000	1	HOSE-HYD*.38 X 77 -	-
92	810189400	3	ELBOW-90 DEG.	-
93	811086000	1	FILTER	-
94	811699500	2	SCREW*M10X1.50-30 -	-
95	811707000	2	LOCKNUT*M10X1.50 -	-
96	811984400	1	HOSE-HYD*.38 X 16 -	-
97	F279690	1	PLATE -	-
99	811707000	2	LOCKNUT*M10X1.50 -	-
111	810895100	1	HOSE-HYD*0.38X85	-
112	810189400	1	ELBOW-90 DEG.	-
113	811913500	1	FILTER -	-
114	811699500	2	SCREW*M10X1.50-30 -	-
115	811707000	2	LOCKNUT*M10X1.50 -	-
116	811985100	1	HOSE-HYD*.38 X 26 -	-
117	F279692	1	PLATE -	-
119	811707000	2	LOCKNUT*M10X1.50 -	-
120	810279700	1	FITTING .375/.563-18	-
121	810335500	1	ELBOW-90 DEG. -	-
122	810452500	1	ELBOW-90 DEG.	-
123	827319300	1	HOSE -	-
-	841599100	1	ELEMENT	-
-	843014700	1	SEAL KIT -	-
-	843014600	1	BOWL KIT -	-
-	843014500	1	ELEMENT -	-
-	843014400	1	VENT PLUG KIT -	-
-	843014800	1	HEAD FILTER -	-
-	842576400	1	KIT*PLUG AND SEAL	-
-	841599200	1	CLAMP	-
-	810783000	1	BREATHER	-
-	811875000	1	Gasket	-
-	811026200	1	Breather	-
