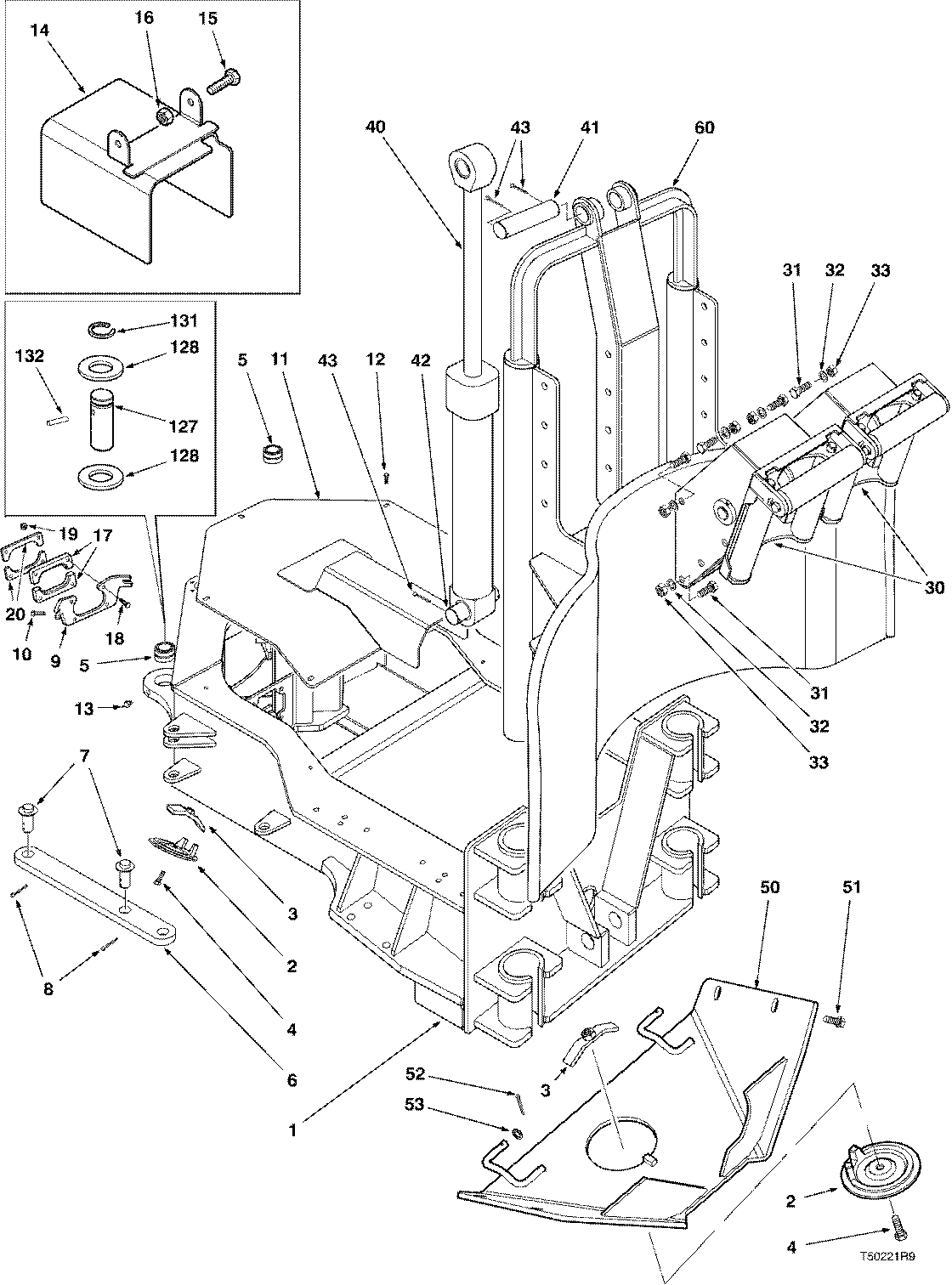

FRAME CARR CABLE LOWERABLE BUTT PAN ( CE2001 - 985712) 6210-110/10 [6210-110/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F286565	1	FRAME -	-
2	827056200	2	COVER -	-
3	826779400	2	BAR -	-
4	811704000	2	SCREW*M16X2.00-55 -	-
5	F015250	2	BEARING -	-
6	826857100	1	BAR -	-
7	827006900	2	PIN -	-
8	810717000	2	COTTER PIN	-
9	F285922	1	PLATE -	-
10	811701500	2	SCREW*M12X1.75-35 -	-
11	F278352	1	COVER - DECK	-
12	811701300	5	SCREW*M12X1.75-25 -	-
13	810000100	2	GREASE FITTING.N610	-
14	F278426	1	GUARD	-
15	811699400	2	SCREW*M10X1.50-25mm -	-
16	811707000	2	LOCKNUT*M10X1.50 -	-
17	F285923	2	GUIDE	-
18	810895700	4	BOLT M10X1.50-45 -	-
19	811707000	4	LOCKNUT*M10X1.50 -	-
20	F287201	2	PLATE -	-
30	-------	1	O-RING	-
31	811361300	4	BOLT*M24X3.00-55	-
32	810020200	4	WASHER*1	-
33	811337200	4	NUT*M24X3.00	-
40	-------	1	O-RING	-
41	827047700	1	PIN -	-
42	827047800	1	PIN -	-
43	811564500	4	COTTER PIN -	-
50	F285064	1	COVER AXLE -	-
51	811703700	4	SCREW*M16X2.00-40mm -	-
52	810781200	1	COTTER PIN 1/8 X 3/4	-
53	810011600	1	WASHER*1/2	-
60	F278510	1	BUTT PAN -	-
127	826913200	2	PIN -	-
128	F287238	4	Spacer	-
131	811359900	2	RING -	-
132	811705800	2	Pin	-

FRAME CARR CABLE LOWERABLE BUTT PAN ( CE2001 - 985712) 6210-110/10 [6210-110/10]
