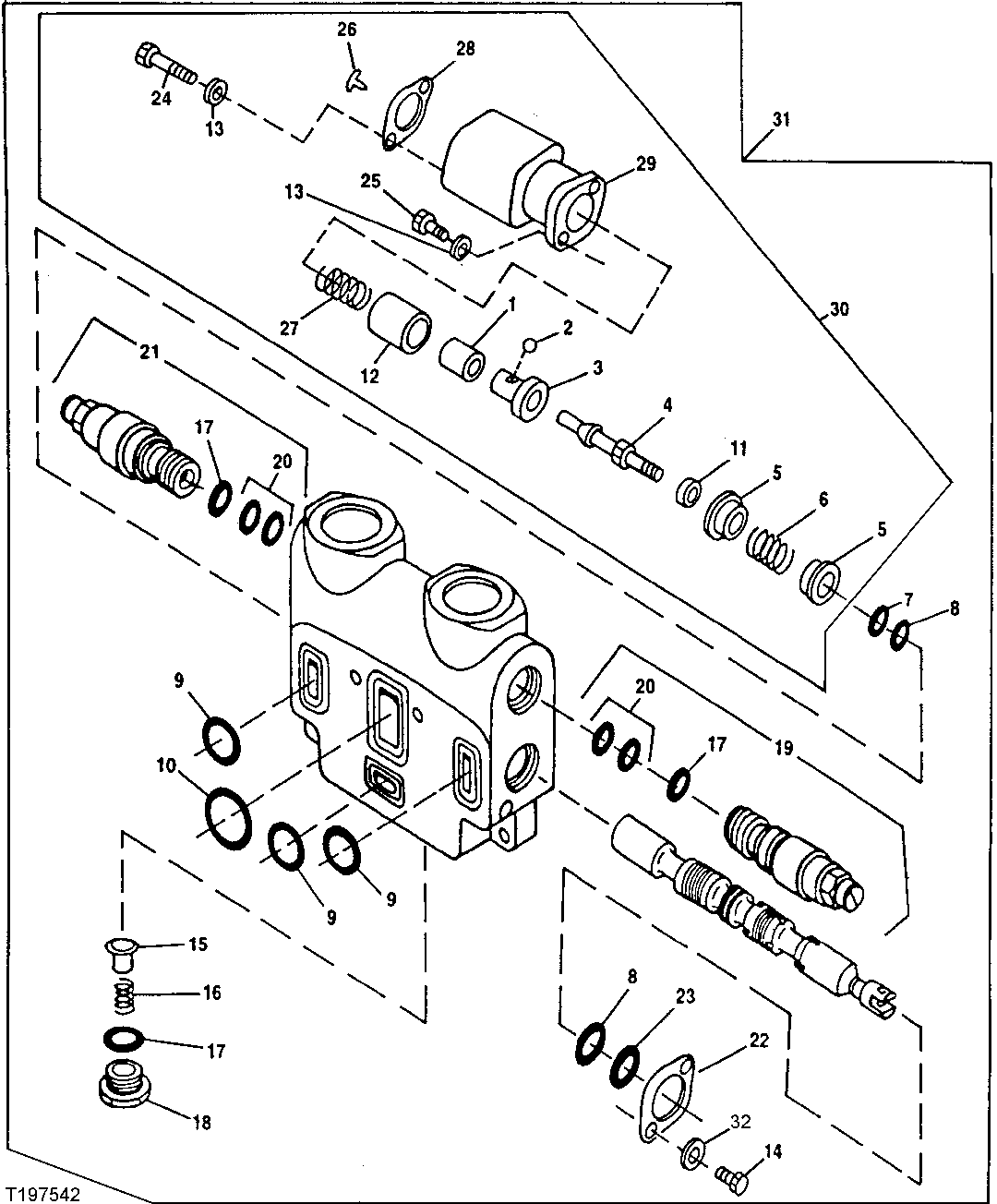

TONG SECTION VALVE (MANUAL AND PILOT)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(VENT)
2	L38718	6	Ball	-
3	-	1	Part 3	-
4	T152728	1	Bolt	-
5	T107281	2	Round Retainer	-
6	T107285	1	Spring	-
7	T107284	1	Back-Up Ring	-
8	T107282	1	O-Ring	-
9	T103465	3	Seal	-
10	T103464	1	Ring	39.599 X 44.831 X 2.591 mm (1.559" X 1.765" X 0.102")
11	-	1	Part 11	-
12	-	1	Part 12	-
13	12H302	2	Lock Washer	1/4"
14	19H1227	1	Cap Screw	1/4" X 1/2"
15	T103364	1	Poppet	-
16	T103365	1	Spring	-
17	U12547	3	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
18	T103366	1	Drain Plug	-
19	AT169154	1	Pressure Relief Valve	(4000 PSI)
20	AT170991	2	O-Ring Kit	-
20	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116"), (INCLUDED IN AT170991 KIT)
21	AT169149	1	Pressure Relief Valve	(3500 PSI)
22	T152732	1	Plate	-
23	T152782	1	Seal	-
24	19H2931	1	Screw	1/4" X 0.620"
25	19H3554	1	Screw	1/4" X 0.880"
26	T152729	1	Grommet	-
27	-	1	Part 28	-
28	-	1	Part 29	-
29	-	1	Part 30	-
30	AT169195	1	Detent Kit	-
31	AT166760	1	Spool Valve	(MANUAL VALVE)
31	AT193280	1	Hydr./Pilot Control Valve	(PILOT VALVE)
32	T166757	2	Lock Washer	-

TONG SECTION VALVE (MANUAL AND PILOT)
