ROTATE CASE DRAIN HYDRAULIC LINES (MANUAL & PILOT) (601494- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	38H1016	1	Tee Fitting	-
3	38H1017	2	Tee Fitting	-
4	-	1	Part 3	-
5	R77175	2	Cover	-
6	RE43774	2	Diagnostic Coupling	-
7	T81029	2	Nut	17.475 mm (11/16")
8	-	1	Part 7	-
10	38H1046	1	Elbow Fitting	-
11	38H1171	2	Adapter Fitting	-
12	38H1278	4	Union Fitting	-
13	-	1	Part 11	-
14	38H1010	2	Elbow Fitting	-
15	38H1030	1	Tee Fitting	-
18	38H1094	1	Elbow Fitting	-
19	38H1285	2	Union Fitting	-
20	AT133559	1	Hydraulic Hose	-
21	AT147847	1	Hydraulic Hose	17.4752" X 762 mm (30") X 17.4752", (USE WITH AT315336)
21	AT430152	1	Hydraulic Hose	17.4752" X 288 mm (11-1/4") X 17.4752", (USE WITH AT347059 OR AT390442) (SUB FOR AT354006)
22	AT167308	2	Hydraulic Hose	-
23	AT181345	1	Hydraulic Hose	-
24	AT181524	1	Hydraulic Hose	-
26	AT181539	2	Hydraulic Hose	-
27	AT314935	1	Hydraulic Hose	-
28	AT325843	2	Hydraulic Hose	-
29	AT325844	1	Hydraulic Hose	-
30	R26448	2	O-Ring	-
31	T77613	24	O-Ring	-
32	R26375	6	O-Ring	-
33	T77857	5	O-Ring	-
34	T29342	2	Washer	-
35	19M7814	2	Screw	M12 X 50
36	-	1	Part 32	-
37	-	1	Part 33	-

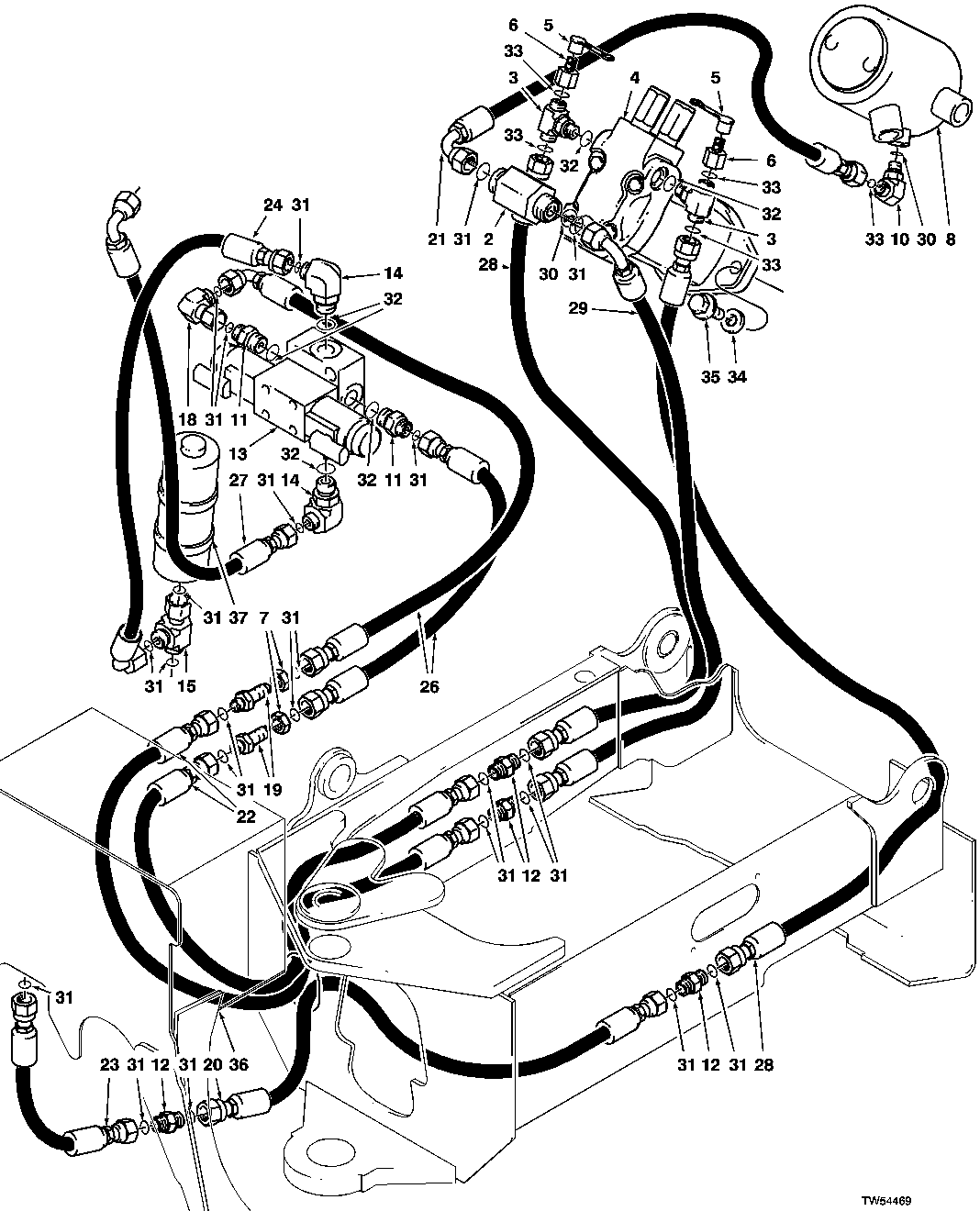

ROTATE CASE DRAIN HYDRAULIC LINES (MANUAL & PILOT) (601494- )
