ROTATE CASE DRAIN HYDRAULIC LINES ( -601493)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
2	T77613	12	O-Ring	-
3	38H1004	2	Elbow Fitting	-
4	38H1030	2	Tee Fitting	-
4	38H1030	1	Tee Fitting	-
5	38H1393	1	Elbow Fitting	-
6	38H1278	2	Union Fitting	-
7	AT147847	1	Hydraulic Hose	17.4752" X 762 mm (30") X 17.4752", (USE WITH AT315336)
7	AT430152	1	Hydraulic Hose	17.4752" X 288 mm (11-1/4") X 17.4752", (USE WITH AT347059 OR AT390442) (SUB FOR AT354006)
8	AT133559	1	Hydraulic Hose	17.4752" X 2438 mm (96") X 17.4752"
9	T81029	1	Nut	17.475 mm (11/16")
10	AT158105	2	Hydraulic Hose	17.4752" X 1447 mm (57") X 17.4752"
11	AT79576	1	Hydraulic Hose	17.4752" X 1956 mm (77") X 17.4752"
11	AT181345	1	Hydraulic Hose	17.4752" X 1905 mm (75") X 17.4752"

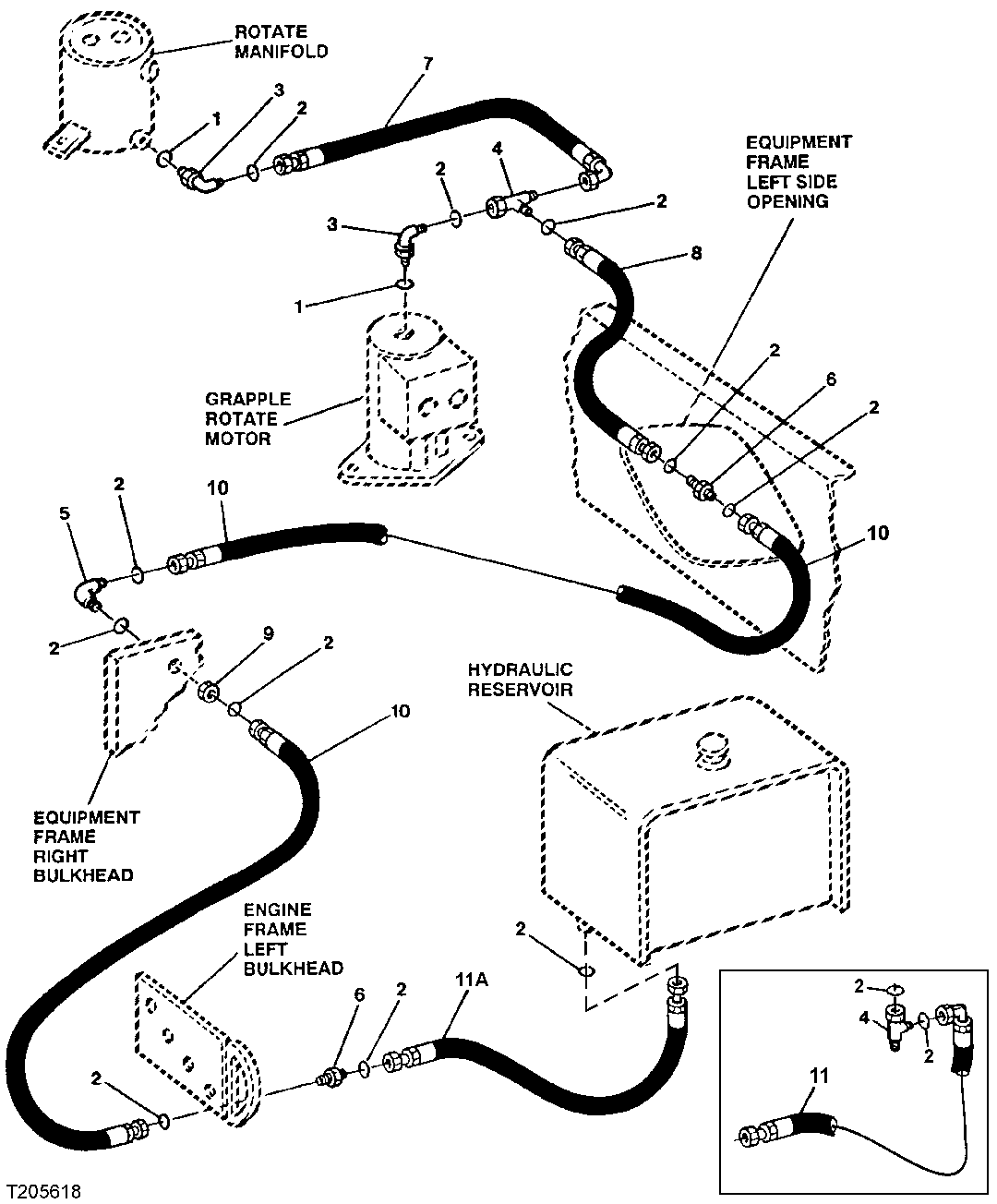

ROTATE CASE DRAIN HYDRAULIC LINES ( -601493)

Нет текстового описания
