Открытый узел

PRESSURIZED WATER SYSTEM

PRESSURIZED WATER SYSTEM

PRESSURIZED WATER SYSTEM

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

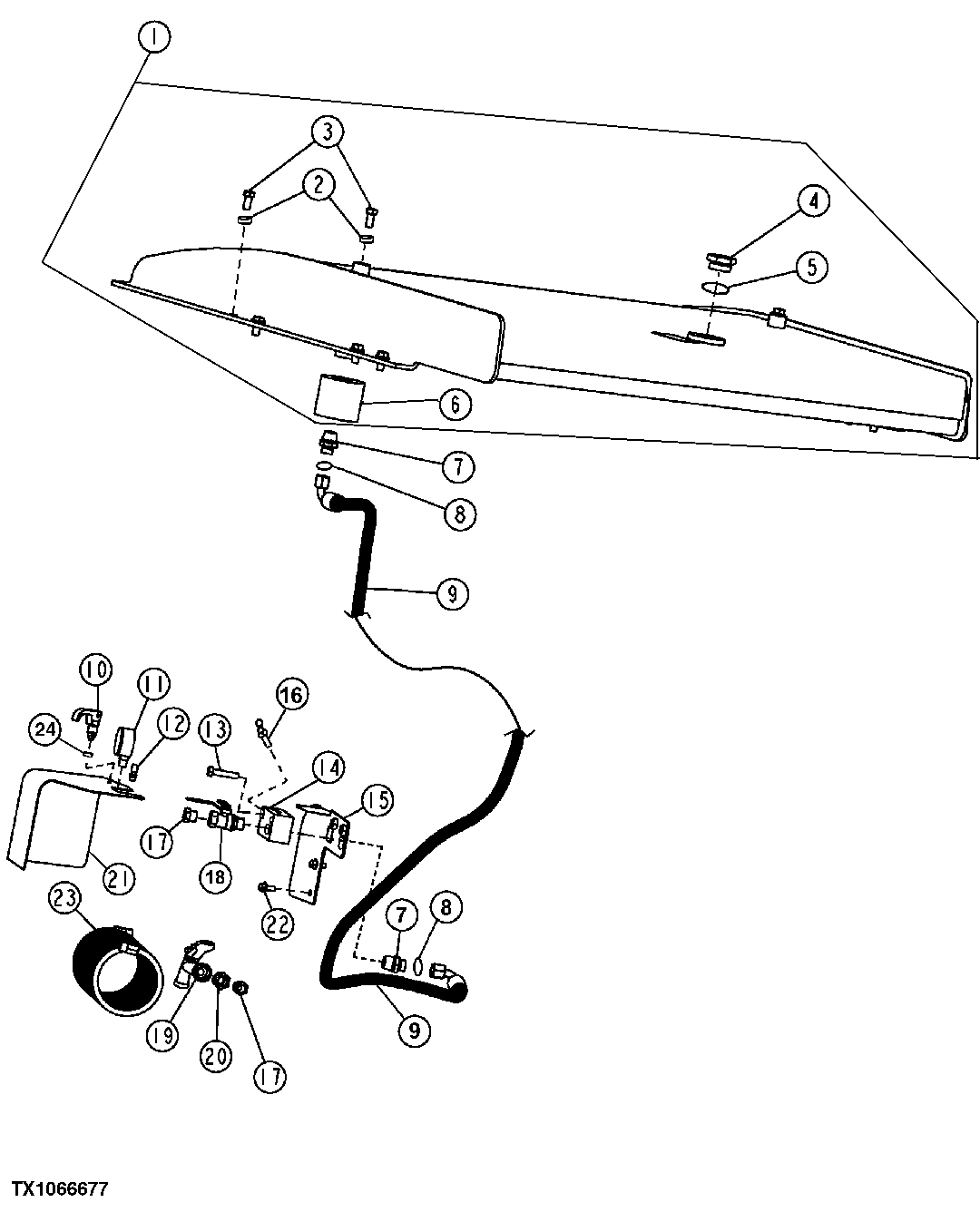

PRESSURIZED WATER SYSTEM

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT322574	1	Tank	SUB FOR AT193165
2	24M7240	8	Washer	13 X 25 X 3 mm
3	19M7872	8	Cap Screw	M12 X 25
4	T54099	1	Fitting	-
5	U13639	1	O-Ring	37.465 X 2.997 mm (1.475" X 0.118")
6	T144340	1	Seal	-
7	M87683	2	Adapter Fitting	-
8	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
9	AT379639	1	Hydraulic Hose	13/16" X 2056 mm (81") X 13/16", SUB FOR AT190306
10	AT222150	1	Latch	-
11	AT379313	1	Pressure Gauge	SUB FOR AT119708
12	AT119575	1	Fitting	-
13	19M8600	2	Cap Screw	M10 X 50
14	T183677	1	Manifold	-
15	AT418090	1	Bracket	SUB FOR AT189171
16	AT144065	2	Pressure Relief Valve	SUB FOR AT191749
17	15H586	2	Adapter Fitting	3/8"
18	AT144066	1	Hand Operated Valve	-
19	AT119576	1	Nozzle	-
20	AT119908	1	Elbow Fitting	-
21	T318384	1	Cover	SUB FOR T183529
22	19M7868	2	Screw	M8 X 30
22	28H3450	2	Spacer	0.364" X 0.540" X 1/2"
23	AT119837	1	Hose	-
24	24M7238	1	Washer	8.700 X 17 X 2 mm
