PILOT CONTROL TO GRAPPLE VALVE HYDRAULICS (SF) (SN 596700-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1160	2	Adapter Fitting	-
2	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
3	T77613	14	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
5	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
6	AT136357	1	Hydraulic Hose	-
7	AT306838	1	Hydraulic Hose	-
8	AT306839	1	Hydraulic Hose	-
9	AT318802	1	Hydraulic Hose	-
12	38H1030	3	Tee Fitting	-
13	38H1094	2	Elbow Fitting	-
16	AT181497	1	Hydraulic Hose	(TO BRAKE ACCUMULATOR)
18	AT323582	1	Hydraulic Hose	-
19	AT314055	1	Hydraulic Hose	-
19	AT325620	1	Hydraulic Hose	-
20	AT319029	1	Hydraulic Hose	-
21	AT320581	1	Hydraulic Hose	-
22	N189220	1	Tie Band	-
24	AT84495	1	Check Valve	-
27	38H1031	1	Tee Fitting	(TO BULKHEAD TEE FOR ARCH CYLINDER ROD END HOSES)
28	T77857	2	O-Ring	-
29	38H1480	1	Reducer	-
30	T210554	1	Label	-

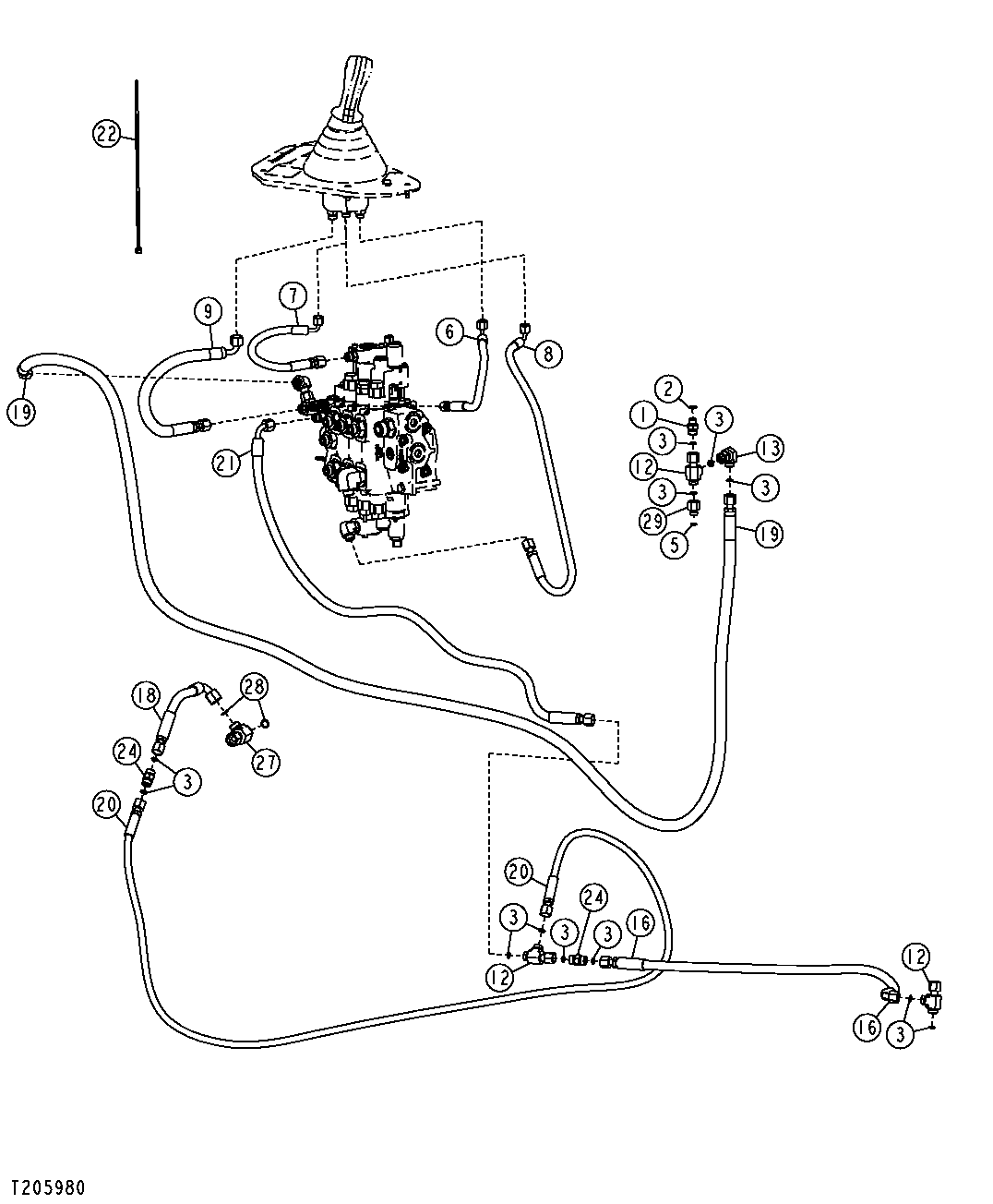

PILOT CONTROL TO GRAPPLE VALVE HYDRAULICS (SF) (SN 596700-)

Нет текстового описания
