Grapple Rotate Motor and Crossover Relief Assembly ( - 600034)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT177543 NLA), (SUB AT315330 (COMPLETE ASSEMBLY))
1	AT177547	1	Seal Kit	(USE WITH AT177751 OR AT177543)
2	R375R	2	O-Ring	-
3	-	1	Part 4	(ORDER AT170827)
4	T101763	2	Shim	-
5	R28776	1	O-Ring	-
6	R26906	1	O-Ring	-
7	-	1	Part 8	(ORDER AT146983)
8	AT146983	2	Pressure Relief Valve	-
9	AT170827	1	Pressure Relief Valve	-
10	19H3427	4	Screw	5/16" X 2"
11	T160138	8	Screw	-
12	19M7813	2	Screw	M12 X 45
13	T35025	2	Washer	13.490 X 31.750 X 4.570 mm (17/32" X 1-1/4" X 0.180")
14	-	1	Part 15	(AT177751 NLA), (FOR MACHINES UP TO S/N 600034 SUB AT315330, ALSO ORDER AT326774 AND AT325988)

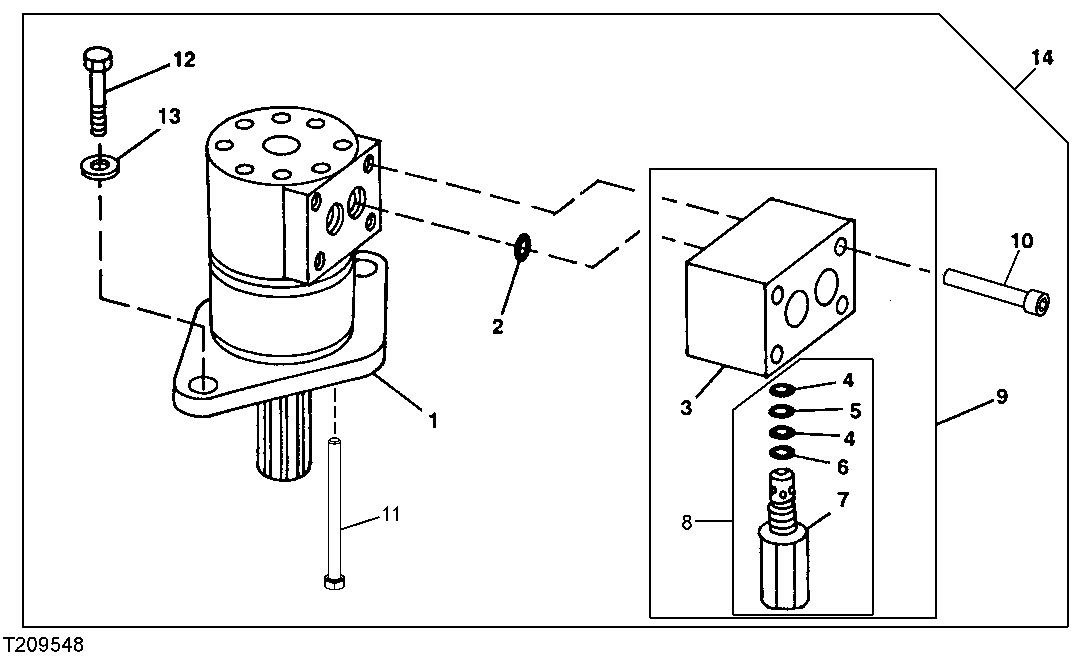

Grapple Rotate Motor and Crossover Relief Assembly ( - 600034)
