GRAPPLE CYLINDER (85", 8 SQ. FT. GRAPPLE)(SN 589448- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH210919	1	Hydraulic Cylinder	-
3	-	1	Part 2	-
4	-	1	Part 3	-
5	AH205062	1	Piston	Four Piece Piston
5	HC16381	1	Piston	Two Piece Piston, ALSO ORDER R81775 AND AHC17350
5	R81775	1	Wear Ring	USE WITH HC16381
5	AHC17350	1	Seal	USE WITH HC16381
6	-	1	Part 8	-
7	-	1	Part 9	-
8	R97727	1	Bushing	-
9	AH143917	1	Hydraulic Cylinder Rod	-
10	AH210921	1	Hydraulic Cylinder Barrel	-
11	-	1	Part 13	-
13	-	1	Part 14	-
14	-	1	Part 15	-
15	-	1	Part 16	-
16	-	1	Part 17	-
17	-	1	Part 18	-
18	H170539	1	Nut	-
19	H180080	1	Snap Ring	-
20	H180094	1	Snap Ring	-
22	-	1	Part 22	-
23	H208995	1	Hydr. Cylinder Rod Guide	-
24	-	1	Part 24	-
27	-	1	Part 25	-
28	AHC22109	1	Hydraulic Cylinder Kit	BORE, SUB FOR AH212102
28	R83577	1	O-Ring	-
28	R91731	1	Ring	-
28	R81775	1	Wear Ring	-
28	AHC17350	1	Seal	-
29	AHC16954	1	Hydraulic Cylinder Kit	SUB FOR AH210484
29	AHC10164	1	Seal	-
29	H152794	1	Wear Ring	-

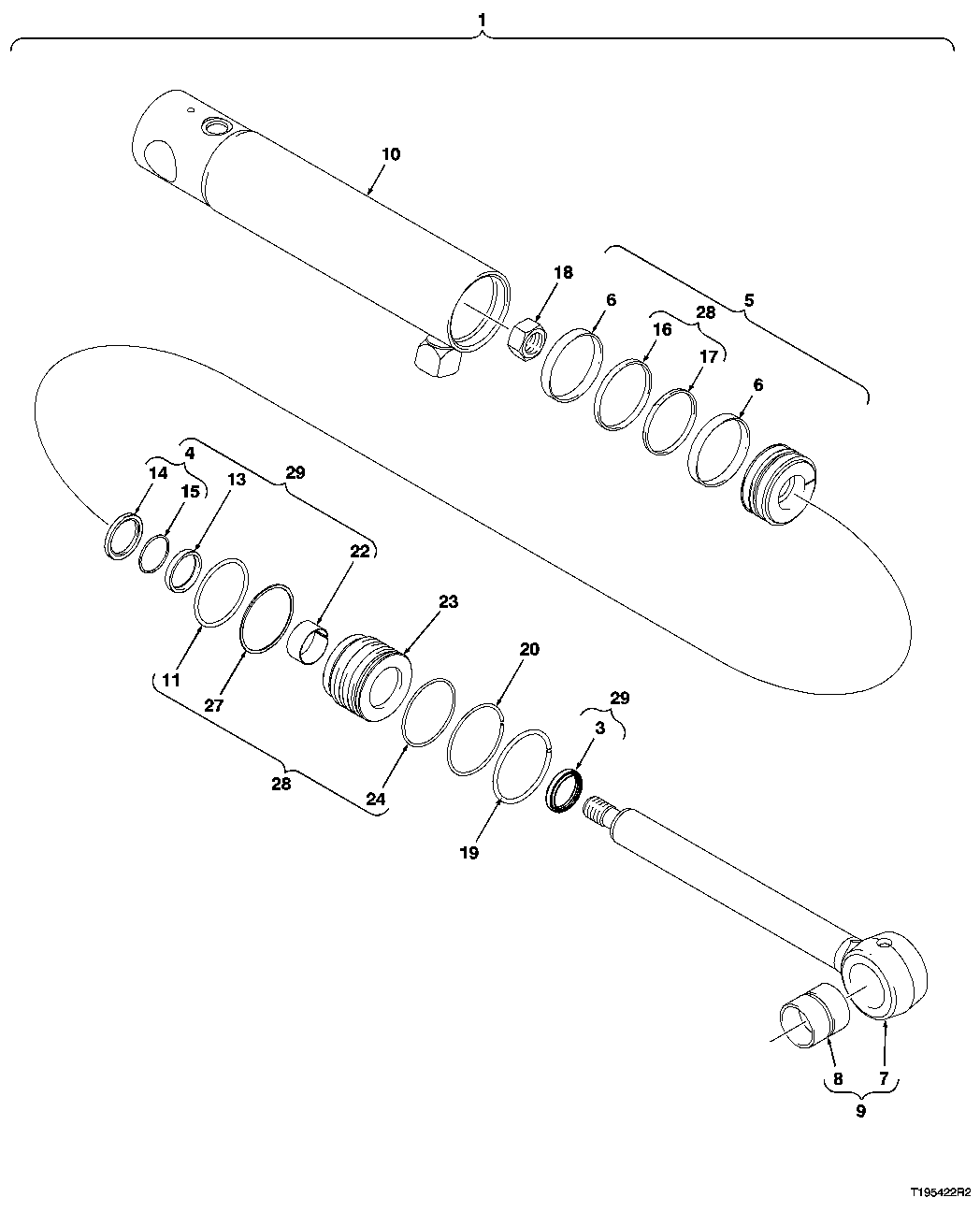

GRAPPLE CYLINDER (85", 8 SQ. FT. GRAPPLE)(SN 589448- )
