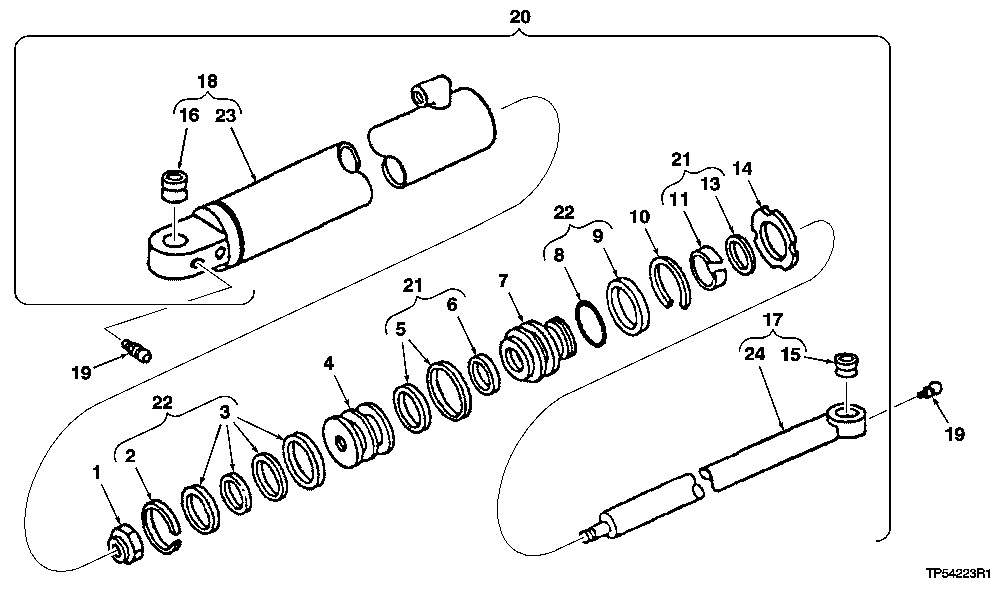

GRAPPLE CYLINDER (85", 8 SQ. FT. GRAPPLE)(100MM)(SN -589447)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H170539	1	Nut	-
2	-	1	Part 2	(B)
3	-	1	Part 3	(B)
4	H174616	1	Piston	-
5	-	1	Part 5	(A)
6	-	1	Part 6	(A)
7	H157978	1	Hydr. Cylinder Rod Guide	-
8	-	1	Part 8	(B)
9	-	1	Part 9	(B)
10	R81787	1	Snap Ring	-
11	-	1	Part 11	(A)
13	-	1	Part 12	(A)
14	R81793	1	Nut	-
15	R97727	1	Bushing	-
16	H150111	1	Bushing	-
17	AH143917	1	Hydraulic Cylinder Rod	(50MM O.D.)
18	AH145426	1	Hydraulic Cylinder Barrel	(100MM I.D.)
19	JD7759	2	Lubrication Fitting	-
20	AH148703	1	Hydraulic Cylinder	-
21	AH210484	1	Hydraulic Cylinder Kit	(SUB FOR AH148164)INCLUDES ALL (A) PARTS (ROD)
22	AH212101	1	Hydraulic Cylinder Kit	(SUB FOR AH149844)INCLUDES ALL (B) PARTS (BORE)
23	-	1	Part 22	-
24	-	1	Part 23	-

GRAPPLE CYLINDER (85", 8 SQ. FT. GRAPPLE)(100MM)(SN -589447)
