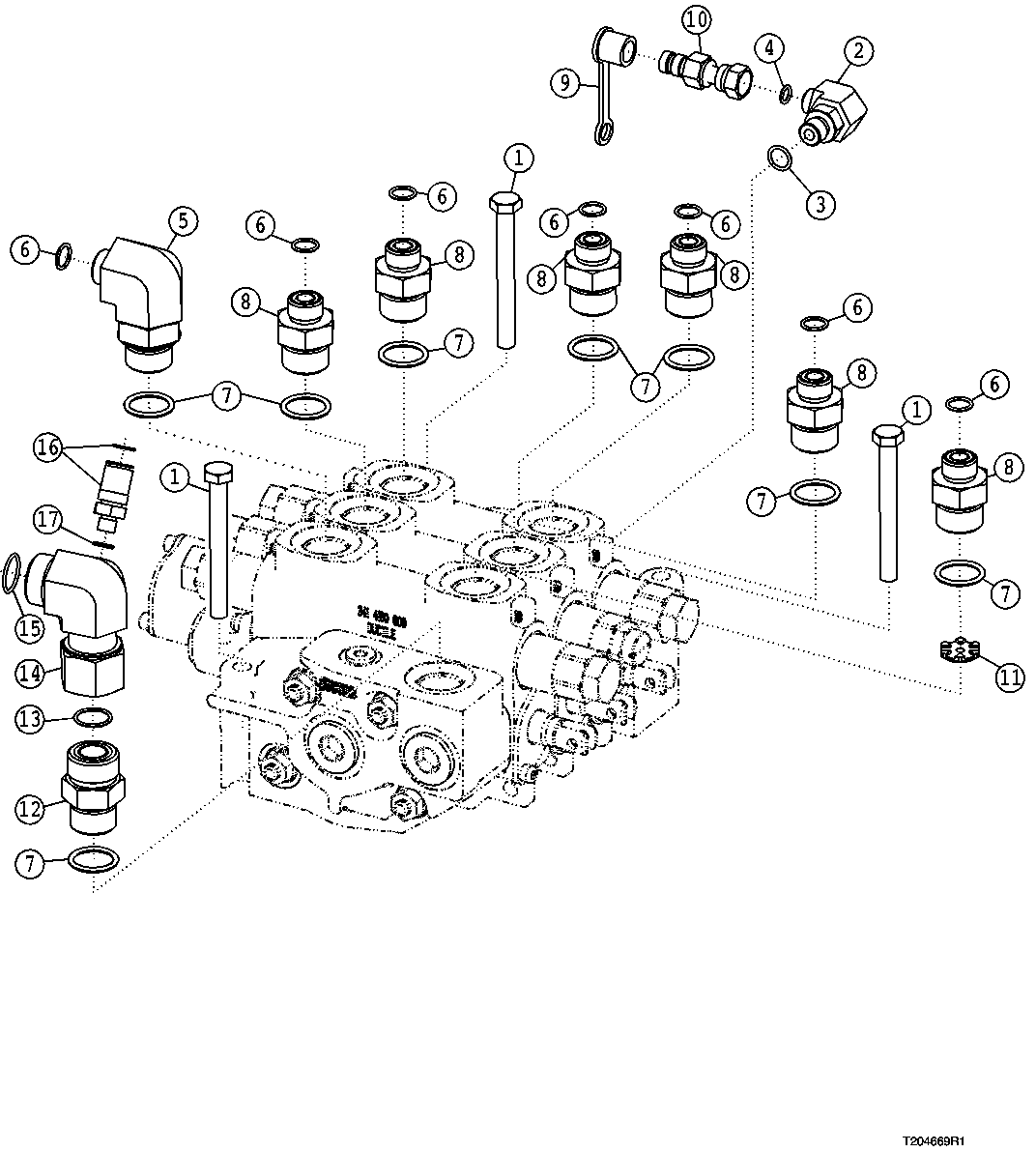

GRAPPLE CONTROL VALVE FITTINGS (MANUAL) (SF)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8183	3	Cap Screw	M10 X 90
2	38H1009	1	Elbow Fitting	-
3	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
4	T77814	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
5	38H1013	1	Elbow Fitting	-
6	T77857	7	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
7	U12547	8	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
8	38H1175	6	Adapter Fitting	-
9	R77175	1	Cover	-
10	RE60700	1	Diagnostic Coupling	-
11	T152706	1	Restrictor	-
12	38H1163	1	Adapter Fitting	-
13	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
14	T215013	1	Tee Fitting	(SUB FOR AT321172)
15	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
16	AT321211	1	Fitting	-
17	R28782	1	O-Ring	-

GRAPPLE CONTROL VALVE FITTINGS (MANUAL) (SF)
