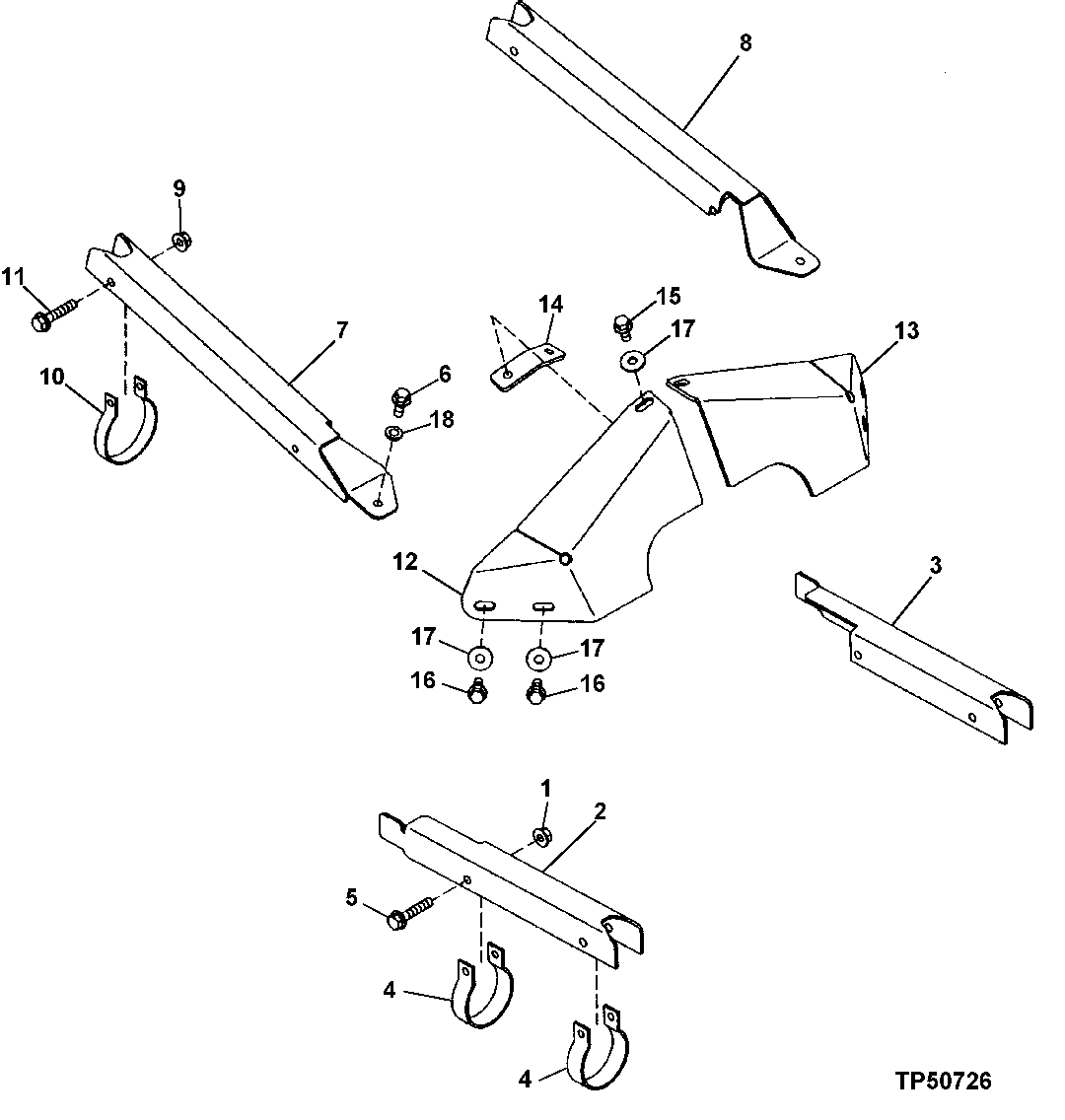

CYLINDER GUARDS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	4	Lock Nut	M10
2	T137913	1	Channel	R.H. (BLADE CYLINDER GUARD)
2	T204516	1	Channel	R.H. (BLADE CYLINDER GUARD), (RIGHT)
3	T137914	1	Channel	L.H. (BLADE CYLINDER GUARD)
3	T204517	1	Channel	L.H. (BLADE CYLINDER GUARD)
4	T105276	4	Clamp	-
4	T137909	4	Clamp	-
5	19M7811	4	Screw	M10 X 90, (BLADE GUARD CLAMP)
6	19M7785	2	Screw	M10 X 25, (STRAP TO COVERS)
7	AT147012	1	Guard	R.H. (ARCH CYLINDER)
8	AT147013	1	Guard	L.H. (ARCH CYLINDER)
9	14M7400	2	Lock Nut	M10, (ARCH CYLINDER GUARD)
10	T137908	2	Clamp	(ARCH CYLINDER)
11	19M7811	2	Screw	M10 X 90, (ARCH GUARD CLAMP)
12	-	1	Part 15	(RIGHT COVER), ( AT163895 NO LONGER AVAILABLE) (FURNISH AT215874)
13	T163896	1	Angle	(LEFT COVER)
14	AT147140	1	Strap	-
15	19M7785	2	Screw	M10 X 25, (ARCH CYLINDER GUARD)
16	19M7785	4	Screw	M10 X 25, (COVERS)
17	24M7296	6	Washer	10.500 X 30 X 2.500 mm
18	24M7239	2	Washer	10.700 X 21 X 2.500 mm, (ARCH GUARD)
