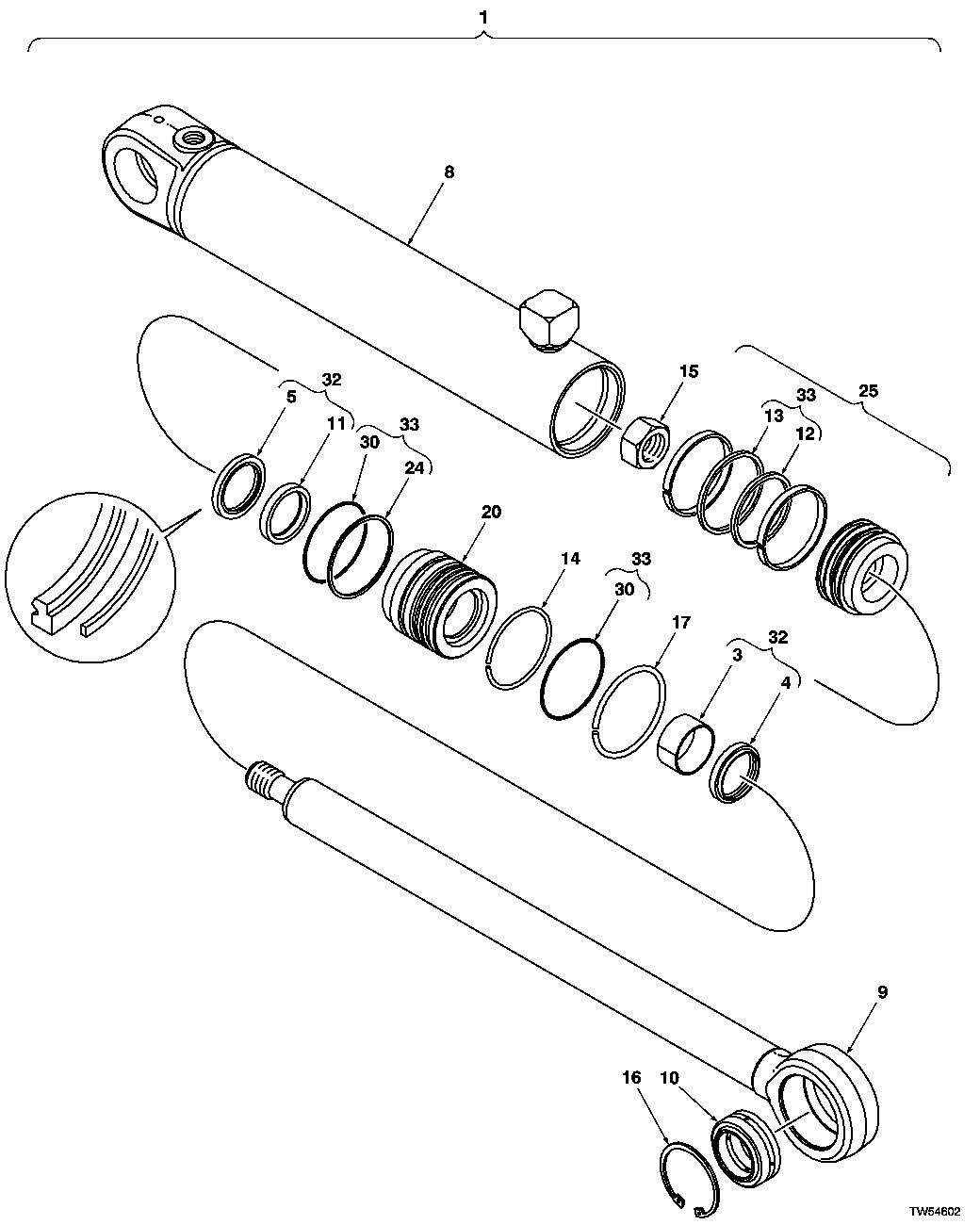

BLADE CYLINDER (SERIAL NO. 589480- )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH211808	1	Hydraulic Cylinder	-
3	-	2	Part 2	-
4	-	1	Part 3	-
5	-	1	Part 4	-
8	-	1	Part 5	( AH211804 NLA)
9	AH211807	1	Rod	-
10	AT133366	1	Self-Aligning Bushing	-
11	-	1	Part 8	-
12	-	1	Part 9	-
13	-	1	Part 10	-
14	H170216	1	Snap Ring	-
15	H170538	1	Nut	-
16	H179277	1	Snap Ring	-
17	H180787	1	Snap Ring	-
20	H210731	1	Hydr. Cylinder Rod Guide	-
24	-	1	Part 16	-
25	RE33968	1	Piston	-
30	-	2	Part 18	-
32	AH149813	1	Hydraulic Cylinder Kit	ROD
33	AH212092	1	Hydraulic Cylinder Kit	BORE

BLADE CYLINDER (SERIAL NO. 589480- )

Нет текстового описания
