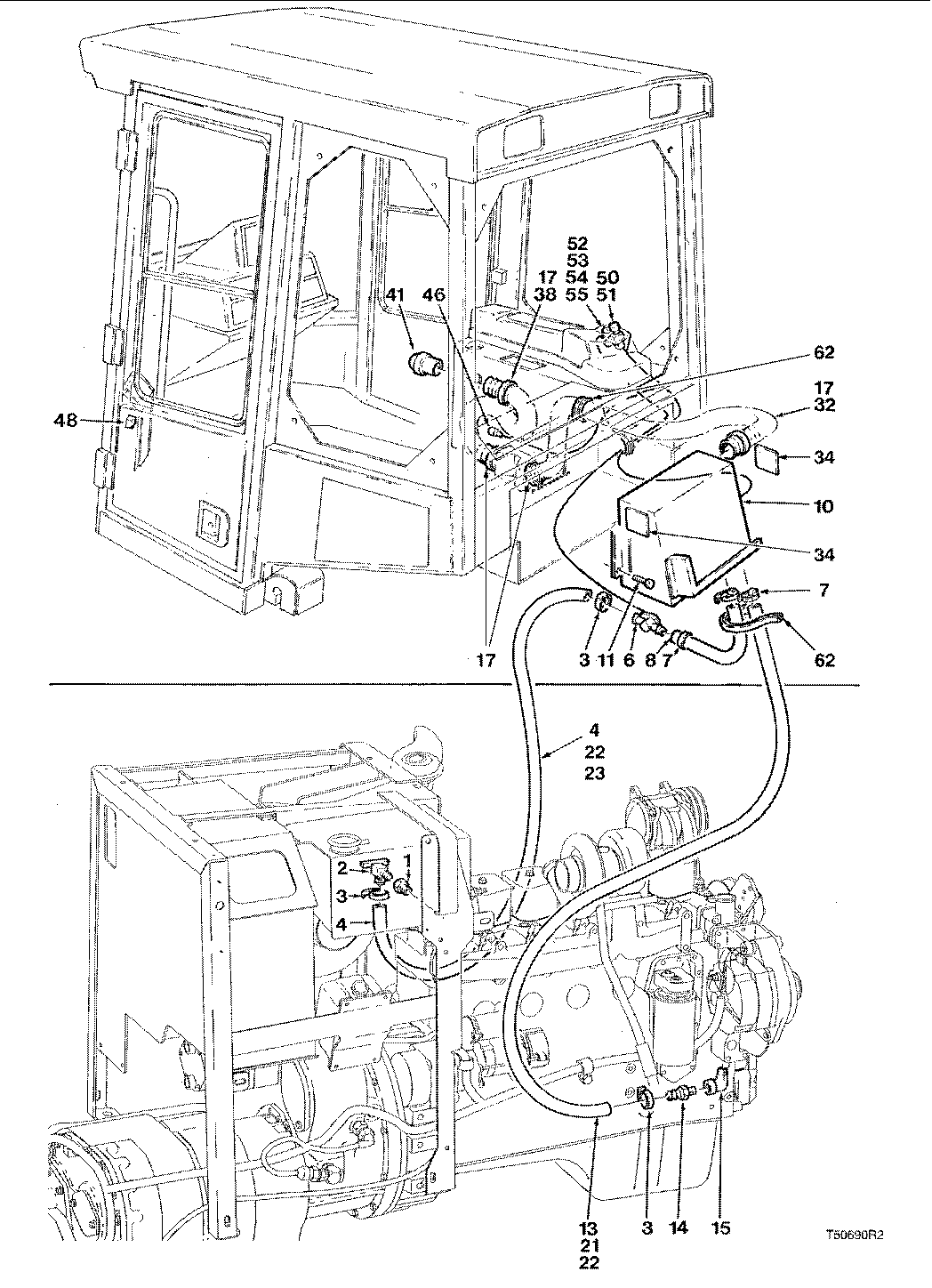

HEATER INSTALLATION REAR ( 10EB1277 - ) 7610-033/10 [7610-033/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826266200	1	RESTRICTOR -	-
2	810337900	1	VALVE-SHUT OFF -	-
3	810054400	3	CLAMP*12 -	-
4	827019600	1	HOSE-HEATER -	-
6	811178700	1	VALVE -	-
7	810054400	3	CLAMP*12 -	-
8	827251200	1	HOSE -	-
10	811959000	1	HEATER -	-
11	811858800	4	BOLT M6X1.25-12 -	-
13	827019500	1	HOSE-HEATER -	-
14	811122600	1	FITTING*METRIC -	-
15	810237800	1	ELBOW-45 DEG. -	-
17	810784500	4	CLAMP*36	-
21	F286713	1	SLEEVE -	-
22	F122130	4	TIE-STRAP -	-
23	F286714	1	SLEEVE -	-
32	827250900	1	HOSE-AIR -	-
34	827270400	2	COVER -	-
38	827250700	1	HOSE -	-
41	811967800	1	LOUVER -	-
46	827247800	1	HARNESS - HEATER	-
48	811830900	1	CIRCUIT BREAKER - 15 AMP	-
50	810940900	1	SWITCH -	-
51	841746300	1	KNOB -	-
52	F122004	1	NUT -	-
53	F121301	1	REGULATOR -	-
54	F020116	1	KNOB -	-
55	F121320	1	CABLE -	-
56	F121299	2	PUSH NUT -	-
62	827270300	2	CHANNEL -	-
-	810541100	1	ELBOW-90 DEG. -	-

HEATER INSTALLATION REAR ( 10EB1277 - ) 7610-033/10 [7610-033/10]
