Открытый узел

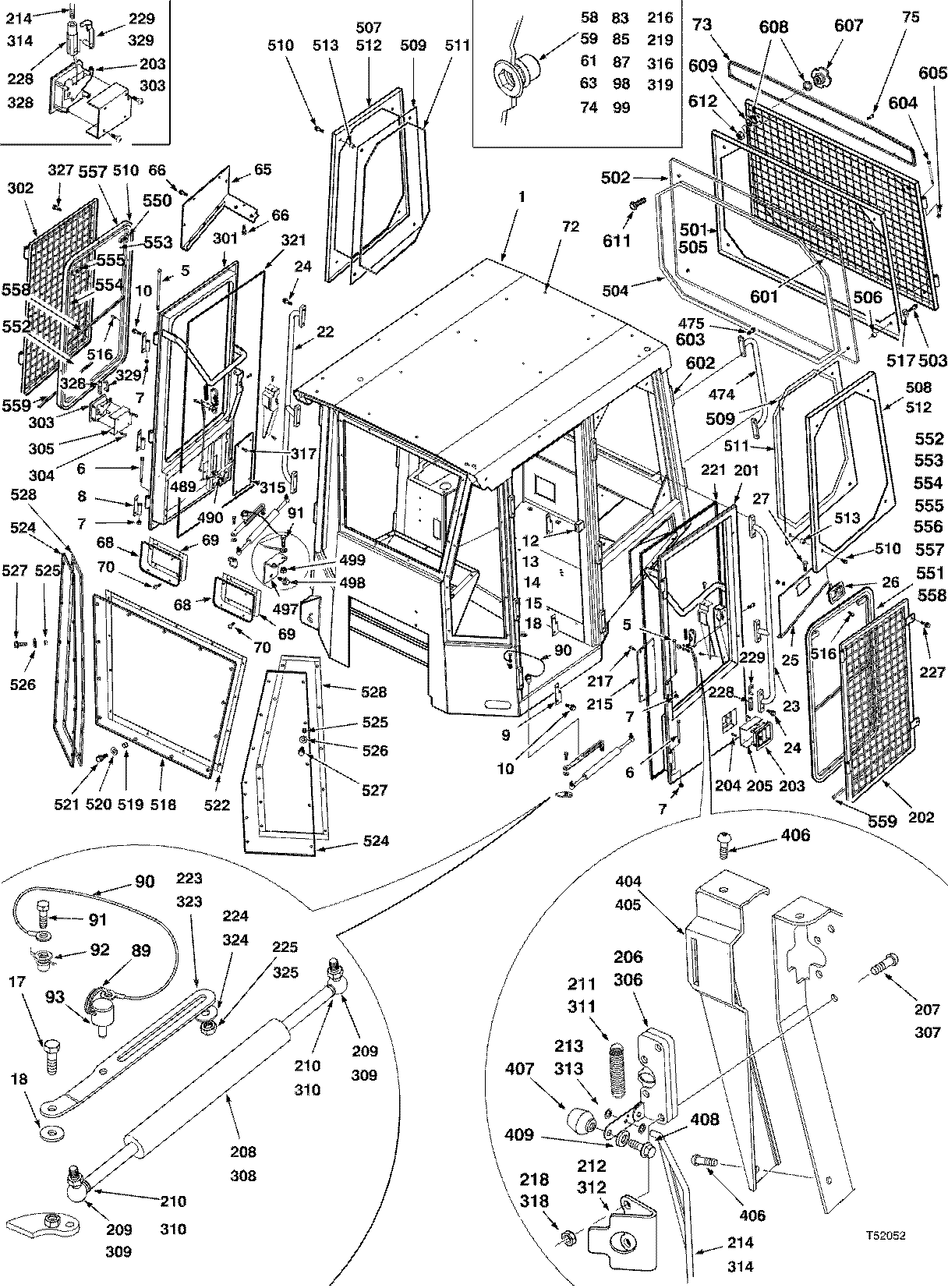

CAB EXTERIOR ENCLOSED ( 10EB1277 - ) 6142-081/10 [6142-081/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F291509	1	CAB -	-
5	811858700	4	BOLT*M10X1.50-200 -	-
6	811858600	2	BOLT*M10X1.50-140 -	-
7	811268300	6	LOCKNUT*M10X1.5 -	-
8	826961600	3	HINGE - R.H	-
9	826961700	3	HINGE -	-
10	811699300	12	SCREW*M10X1.50-20 -	-
12	811868100	2	GUARD -	-
13	811858400	2	STRIKER -	-
14	810080800	2	BOLT*3/8-16UNCX2-3/4	-
15	811859300	2	WASHER -	-
17	811914200	2	BOLT*SPECIAL -	-
18	810309800	6	FLAT WASHER 3/8 - HARDENED	-
22	827288300	1	HANDLE -	-
23	827288400	1	HANDLE -	-
24	811699300	12	SCREW*M10X1.50-20 -	-
25	827128800	1	FIREBOX - DOOR	-
26	827289300	1	LATCH -	-
27	811697500	3	SCREW*M8X1.25-16 -	-
58	811952200	6	Nut	-
59	811952200	8	Nut	-
61	811952200	6	Nut	-
63	811952200	9	Nut	-
65	F289738	1	COVER -	-
66	811699300	5	SCREW*M10X1.50-20 -	-
68	826965300	2	COVER -	-
69	826975000	1	WEATHRSTRIP -	-
70	811952600	8	SCREW*METRIC 6X1.00 -	-
72	840035800	20	BOLT*3/8-16UNCX7/8 -	-
73	827286000	1	COVER -	-
74	811952200	14	Nut	-
75	811952600	14	SCREW*METRIC 6X1.00 -	-
83	811952200	6	Nut	-
85	811952200	6	Nut	-
87	811952200	4	Nut	-
89	811664100	1	Ring	-
90	811973300	1	Cable	-
91	811858800	1	BOLT M6X1.25-12 -	-
92	811952200	1	Nut	-
93	827284500	1	Pin	-
98	811952200	3	Nut	-
201	827363000	1	DOOR - L.H,	-
202	826972800	1	SCREEN -	-
203	811860300	1	Handle	-
204	811913200	4	BOLT-SPECIAL -	-
205	F277375	1	BRACKET - LATCH	-
206	811859600	1	LATCH -	-
207	811913000	4	SCREW* 0.250-20 -	-
208	F121912	1	DOOR HOLDER -	-
209	F121911	2	STUD BALL -	-
210	F121995	2	CLIP -	-
211	811866500	1	SPRING -	-
212	F288103	1	BRACKET -	-
213	811866400	2	RING -	-
214	F277295	1	ROD -	-
215	F276477	1	PLATE -	-
216	811952200	4	Nut	-
217	811952600	4	SCREW*METRIC 6X1.00 -	-
218	810051500	2	NUT*1/4-20UNC -	-
219	811952200	2	Nut	-
221	826961900	1	SEAL -	-
223	827284600	1	BAR -	-
224	810768000	3	WASHER*5/16	-
225	810966300	1	LOCKNUT*5/16-18UNC	-
227	811699300	2	SCREW*M10X1.50-20 -	-
228	F120186	1	CLEVIS -	-
229	811095600	1	CLIP	-
301	827363100	1	DOOR - R.H	-
302	826973300	1	SCREEN -	-
303	811860200	1	HANDLE -	-
304	811913200	4	BOLT-SPECIAL -	-
305	F277375	1	BRACKET - LATCH	-
306	811859700	1	LATCH -	-
307	811913000	4	SCREW* 0.250-20 -	-
308	F121912	1	DOOR HOLDER -	-
309	F121911	1	STUD BALL -	-
310	F121995	2	CLIP -	-
311	811866500	1	SPRING -	-
312	F288103	1	BRACKET -	-
313	811866400	2	RING -	-
314	F277296	1	ROD -	-
315	F276477	1	PLATE -	-
316	811952200	4	Nut	-
317	811952600	4	SCREW*METRIC 6X1.00 -	-
318	810051500	2	NUT*1/4-20UNC -	-
319	811952200	2	Nut	-
321	826961900	1	SEAL -	-
323	827284700	1	BAR -	-
324	810768000	3	WASHER*5/16	-
325	810966300	1	LOCKNUT*5/16-18UNC	-
327	811699300	2	SCREW*M10X1.50-20 -	-
328	F120186	1	CLEVIS -	-
329	811095600	1	CLIP	-
404	F290045	1	COVER - R.H	-
405	F290046	1	COVER - L.H	-
406	811952500	4	SCREW*METRIC 6X1.00 -	-
407	811860400	2	KNOB -	-
408	840799300	2	BOLT*3/8-16UNCX3/4	-
409	810309800	2	FLAT WASHER 3/8 - HARDENED	-
474	826963000	1	HANDLE - OUTSIDE-REAR	-
475	811699300	4	SCREW*M10X1.50-20 -	-
489	F276491	1	HANDLE - GRAP 360/460	-
490	811699200	2	SCREW*M10X1.50-16 -	-
497	827286300	1	PLATE -	-
498	811699300	1	SCREW*M10X1.50-20 -	-
499	811706800	1	LOCKNUT*M6X1.00 -	-
501	826995600	1	WINDOW FRAME - REAR	-
502	F280478	1	WINDOW - REAR	-
503	842153500	4	BOLT*M10X1.50-40 -	-
504	827349000	1	WEATHERSTRIP -	-
505	827349100	1	WEATHERSTRIP -	-
506	F280481	4	TUBE -	-
507	827088100	1	WINDOW FRAME - REAR R.H	-
508	827088200	1	WINDOW FRAME - REAR L.H	-
509	F280479	2	WINDOWS - REAR SIDE	-
510	811699600	8	SCREW*M10X1.50-35 -	-
511	827349000	2	WEATHERSTRIP -	-
512	827349100	2	WEATHERSTRIP -	-
513	F280480	8	TUBE -	-
516	842211300	12	SCREW*METRIC 4X0.70 -	-
517	810309900	4	Washer	-
518	F279248	1	WINDSHIELD - CENTRE	-
519	826965200	13	SPACER -	-
520	810309800	13	FLAT WASHER 3/8 - HARDENED	-
521	811697700	13	SCREW*M8X1.25-25mm -	-
522	827246800	1	WEATHERSTRIP -	-
524	827348800	2	WINDSHIELD -	-
525	826965200	24	SPACER -	-
526	810309800	24	FLAT WASHER 3/8 - HARDENED	-
527	811697700	24	SCREW*M8X1.25-25mm -	-
528	827246800	2	WEATHERSTRIP -	-
550	F121122	1	WINDOW - R.H. DOOR	-
551	F121123	1	WINDOW - L.H. DOOR	-
552	843164300	1	LEXAN-TINTED - LOWER	-
553	843164400	1	LEXAN-TINTED - UPPER	-
554	843164500	2	LOCK RACK -	-
555	843164600	1	LATCH-LH - L.H	-
556	843164700	1	LATCH-RH - R.H	-
557	843164800	1	CHANNEL-FLEX -	-
558	843164900	1	FIN-SEAL -	-
559	843163400	1	RUBBER SPLINE -	-
601	F277449	1	SCREEN -	-
602	826961700	2	HINGE -	-
603	811699400	4	SCREW*M10X1.50-25mm -	-
604	811858600	2	BOLT*M10X1.50-140 -	-
605	811268300	2	LOCKNUT*M10X1.5 -	-
607	F286016	2	KNOB -	-
608	826821500	4	WASHER -	-
609	810328800	2	RETAINING RING	-
611	841777600	2	BOLT*M10-1.50X60 -	-
612	810975700	2	NUT*M10-1.5 -	-
-	-	1	Part 152	-
-	-	1	Part 153	-

CAB EXTERIOR ENCLOSED ( 10EB1277 - ) 6142-081/10 [6142-081/10]

Нет текстового описания
