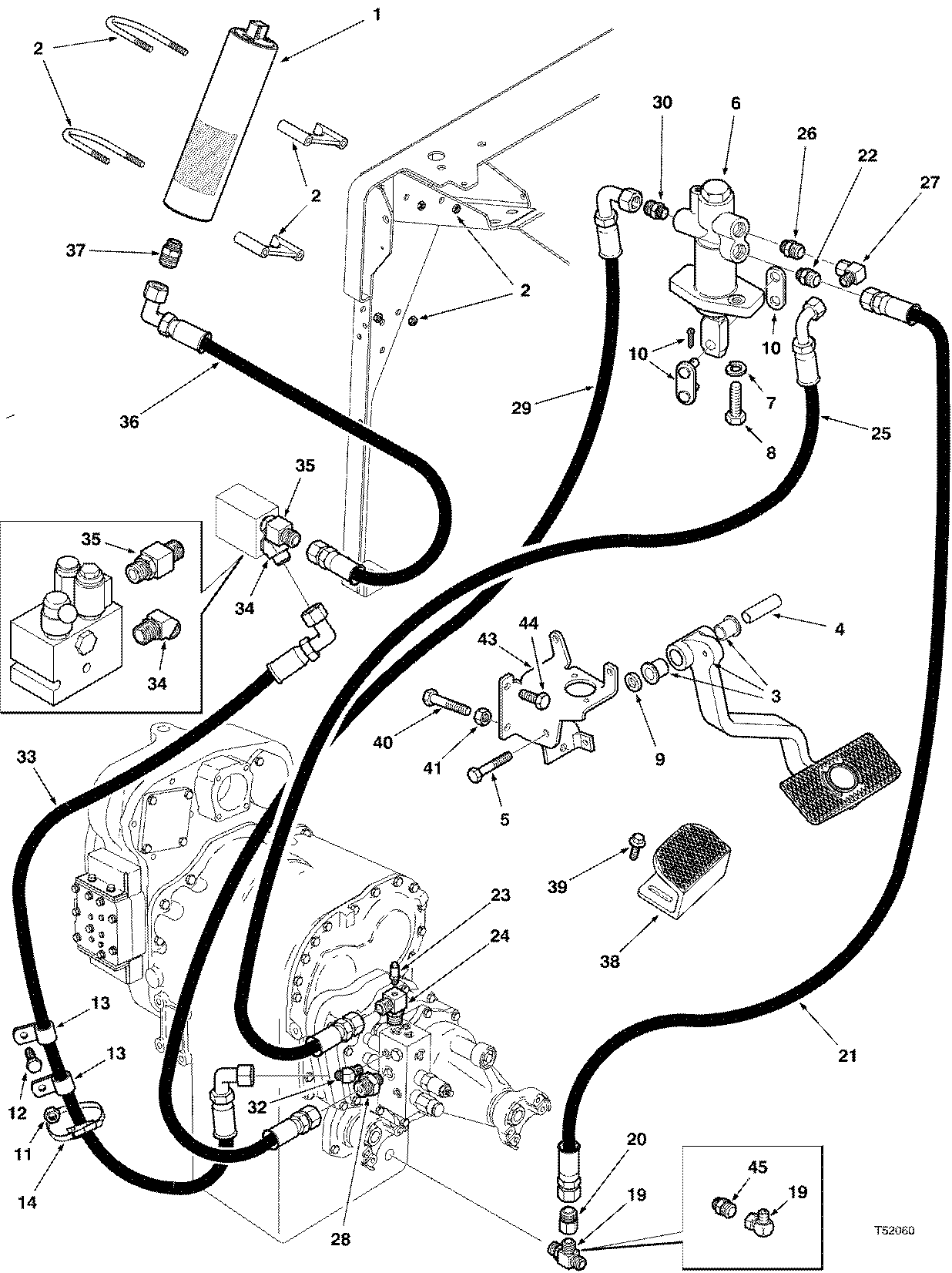

BRAKE HYDRAULIC SYSTEM ( 10EB1277 - ) 1720-037/10 [1720-037/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F451778	1	KIT-ACCUMULATOR - (200 PSI)	-
2	810284400	2	CLAMP*3.50 -	-
3	F290910	1	PEDAL -	-
4	826910200	1	SLEEVE -	-
5	841986400	1	BOLT*M12Z1.75-120 -	-
6	F122025	1	VALVE -	-
7	810309800	2	FLAT WASHER 3/8 - HARDENED	-
8	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
9	810011600	1	WASHER*1/2	-
10	826910300	1	LINK -	-
11	811707100	1	LOCKNUT*M12X1.75 -	-
12	811699300	1	SCREW*M10X1.50-20 -	-
13	810654000	2	Clamp	-
14	810654700	1	TIE STRAP -	-
19	-------	1	O-RING	-
20	810471600	1	FITTING MJIC/FJIC -	-
21	810814500	1	HOSE-HYD*0.50X82 -	-
22	810070000	1	FITTING 1/2 MJIC 1/2	-
23	700578000	1	COUPLER-TEST -	-
24	827326100	1	ELBOW REWORK -	-
25	F121191	1	Hydraulic Hose	-
26	810789500	1	FITTING*JIC/O-RING	-
27	810335500	1	ELBOW-90 DEG. -	-
28	810070000	1	FITTING 1/2 MJIC 1/2	-
29	F121583	1	Hydraulic Hose	-
30	810070000	1	FITTING 1/2 MJIC 1/2	-
32	810564700	1	ELBOW-45 DEG. -	-
33	811322800	1	HOSE-HYD*0.38X54 -	-
34	810564700	1	ELBOW-45 DEG. -	-
35	810328600	1	FITTING 3/8 MJIC 3/8	-
36	811120000	1	Hydraulic Hose	-
37	810789500	1	FITTING*JIC/O-RING	-
38	827231400	1	PEDAL -	-
39	811699400	2	SCREW*M10X1.50-25mm -	-
40	841777600	1	BOLT*M10-1.50X60 -	-
41	810975700	1	NUT*M10-1.5 -	-
43	F288512	1	MOUNT -	-
44	811699400	5	SCREW*M10X1.50-25mm -	-
45	810502400	1	CONNECTOR	-
-	810447100	1	ELBOW-90 DEG. -	-
-	811833900	2	BUSHING - BRONZE	-
-	F434002	1	KIT*SEAL -	-
-	F434001	1	VALVE - GAS -	-
-	---------	1	FELLING HEAD	-

BRAKE HYDRAULIC SYSTEM ( 10EB1277 - ) 1720-037/10 [1720-037/10]
