Открытый узел

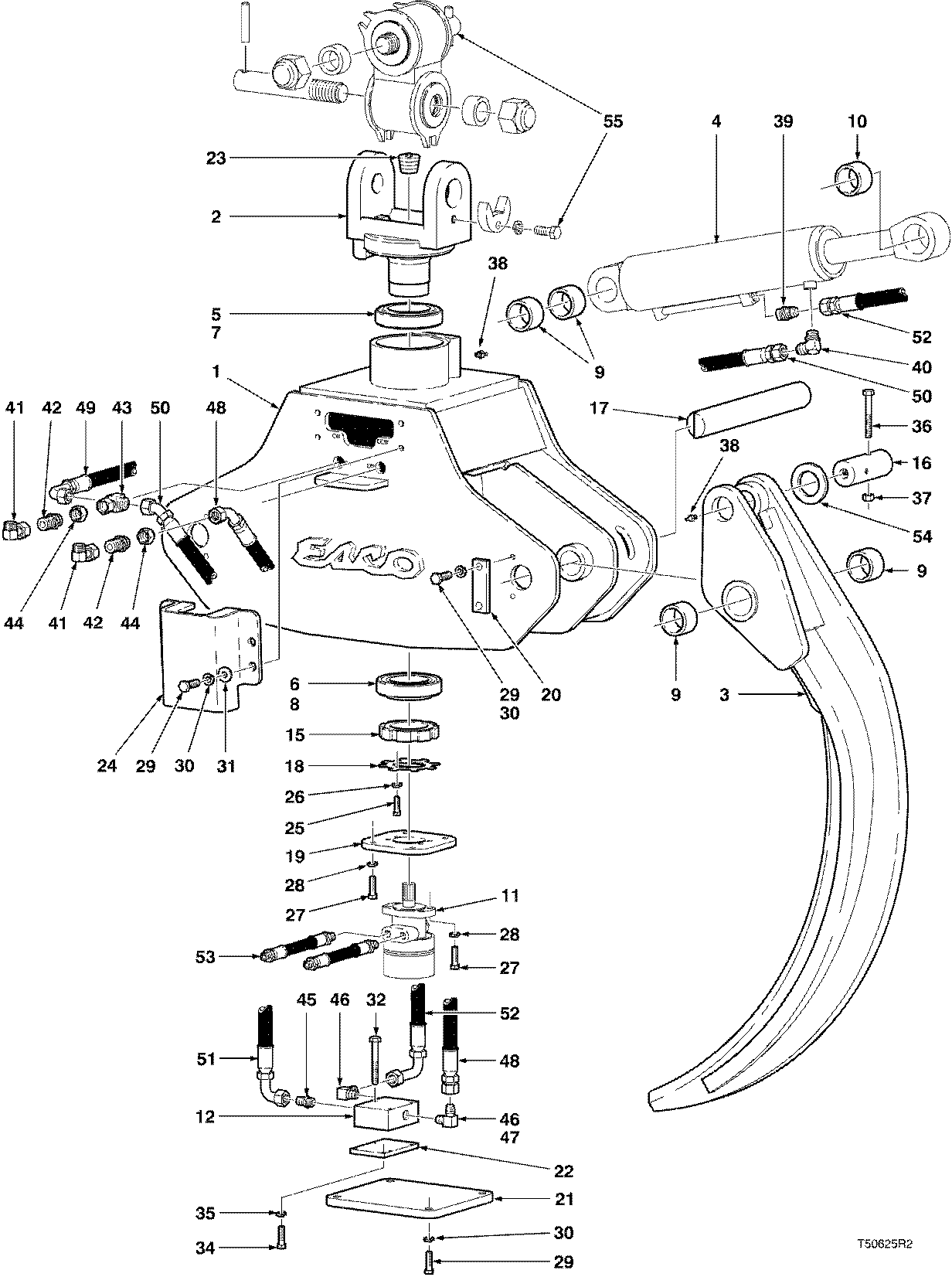

GRAPPLE ASSY ESCO 90`` ( CE2001 - 985126) 4321-024/10 [4321-024/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F431714	1	HEAD HOUSING -	-
2	843103700	1	SWIVEL CLEVIS -	-
3	842870000	2	TONG-90``	-
4	F431703	2	CYLINDER -	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < AA)\ALTERNATOR (3121)\ALTERNATOR (3121) G S E E X 3121 ALTERNATOR - 12 VOLT( 846064 - ) 3121-013/10
5	843104300	1	BEARING CUP -	-
6	841464600	1	BEARING-CUP -	-
7	843104200	1	BEARING CONE -	-
8	841464700	1	BEARING-CONE -	-
9	842870100	8	BUSHING -	-
10	F431722	2	BUSHING -	-
11	843104600	1	MOTOR	-
12	F434684	1	DIVIDER, FLOW -	-
15	843104700	1	NUT -	-
16	F431715	2	PIN - CYLINDER -	-
17	F431716	2	PIN - PIVOT -	-
18	841476900	1	LOCK PLATE -	-
19	843105200	1	MOTOR MOUNT -	-
20	842569900	4	PLATE -	-
21	843092300	1	PLATE -	-
22	843092600	1	PLATE -	-
23	841756100	1	RUBBER PLUG -	-
24	843105300	1	DOOR -	-
25	F120121	2	BOLT*M10X1.25-20 -	-
26	843105900	2	LOCK WASHER M10 -	-
27	810985000	8	BOLT*M12X1.75-30 -	-
28	843106000	8	LOCK WASHER M12 -	-
29	811360300	16	BOLT*M16X2.00-30 -	-
30	843106100	16	LOCK WASHER M16 -	-
31	F431717	4	FLAT WASHER M16 N -	-
32	810102600	3	BOLT*5/16-18UCX2-1/2	-
33	810007300	3	LOCKWASHER*5/16	-
34	810080300	2	BOLT*3/8-16UNCX1-1/2	-
35	810002600	2	LOCKWASHER 3/8	-
36	810870700	2	BOLT3/8-16UNC4-1/2 -	-
37	841917200	2	LOCKNUT*3/8 -	-
38	810000100	7	GREASE FITTING.N610	-
39	843105500	2	FITTING*MJIC/MO-RING -	-
40	842571400	2	FITTING 90 DEG. -	-
41	811730800	2	ELBOW-90 DEG. -	-
42	811953100	2	ELBOW-90 DEG. -	-
43	F120122	1	TEE -	-
44	811887700	2	ADAPTER -	-
45	843000600	1	FITTING*MPIPE/MJIC -	-
46	843000800	1	FITTING 90 DEG -	-
47	843000700	1	FITTING 90 DEG -	-
48	F431719	1	HOSE ASSY. -	-
49	F431718	1	HOSE ASSY. -	-
50	F431719	1	HOSE ASSY. -	-
51	811431300	1	HOSE-HYD*0.5X17 -	-
52	811820600	1	HOSE-HYD*0.50X25 -	-
53	F431720	2	HOSE ASSY. -	-
54	F431721	2	SHIM -	-
55	843126700	1	SNUBBER -	Refer to Page: SKIDDER, LOG\225 SKIDDER, LOG\225 - 200-SERIES (Timberjack < AA)\ALTERNATOR (3121)\ALTERNATOR (3121) G S E E X 3121 ALTERNATOR - 12 VOLT( 846064 - ) 3121-013/10
-	843127600	1	VALVE - RELIEF -	-
-	843127500	1	KIT*SEAL -	-
-	811950800	1	GRAPPLE HEAD 90`` - TO S/N 974544	-
-	F122037	1	GRAPPLE HEAD 90`` - FROM S/N 974545	-

GRAPPLE ASSY ESCO 90`` ( CE2001 - 985126) 4321-024/10 [4321-024/10]

Нет текстового описания
