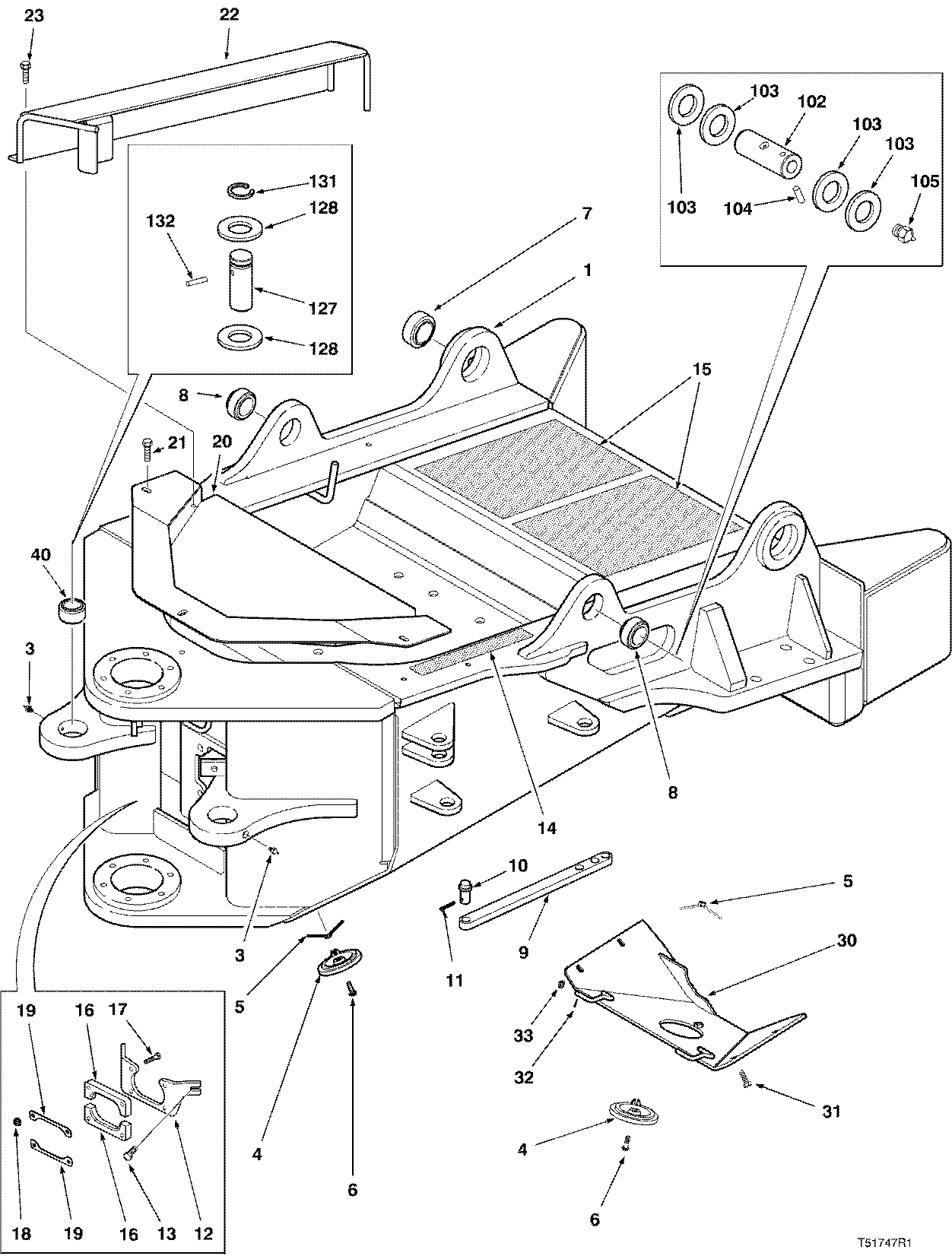

FRAME CARR GRAPPLE S/A ( 985713 - 10EB1276) 6210-124/10 [6210-124/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F289336	1	FRAME - TO S/N 995993	-
3	810000100	2	GREASE FITTING.N610	-
4	827056200	2	COVER -	-
5	826779400	2	BAR -	-
6	811704000	2	SCREW*M16X2.00-55 -	-
7	F023424	2	SPHERICAL BEARING -	-
8	F015250	2	BEARING -	-
9	826857100	1	BAR -	-
10	827006900	2	PIN -	-
11	810717000	2	COTTER PIN	-
12	F285922	1	PLATE -	-
13	811701500	2	SCREW*M12X1.75-35 -	-
14	827299300	1	TREAD -	-
15	827305500	2	TREAD -	-
16	F285923	2	GUIDE	-
17	810895700	4	BOLT M10X1.50-45 -	-
18	811707000	4	LOCKNUT*M10X1.50 -	-
19	F287201	2	PLATE -	-
20	F287466	1	COVER - (T40D WINCH)	-
21	811701300	3	SCREW*M12X1.75-25 -	-
22	F283888	1	GUARD	-
23	811701300	2	SCREW*M12X1.75-25 -	-
30	F289451	1	COVER - (WITH 84``/99`` AXLE)	-
31	811703700	4	SCREW*M16X2.00-40mm -	-
32	810781200	1	COTTER PIN 1/8 X 3/4	-
33	810011600	1	WASHER*1/2	-
40	F015250	2	BEARING -	-
102	827265800	2	Pin	-
103	821602800	8	WASHER	-
104	811705800	2	Pin	-
105	811017900	2	GREASE FITTING -	-
127	826913200	2	PIN -	-
128	F287238	4	Spacer	-
131	811359900	2	RING -	-
132	811705800	2	Pin	-
-	F290193	4	Spacer	-
-	F283474	1	COVER - (NO WINCH)	-
-	F122296	2	BEARING -	-
-	F283895	1	GUARD - (NO WINCH)	-
-	811701300	5	SCREW*M12X1.75-25 -	-
-	F291304	1	HOSE GUIDE - S/N 10EB1085 & UP	-
-	F290207	2	FRAME - FROM S/N 995993	-
