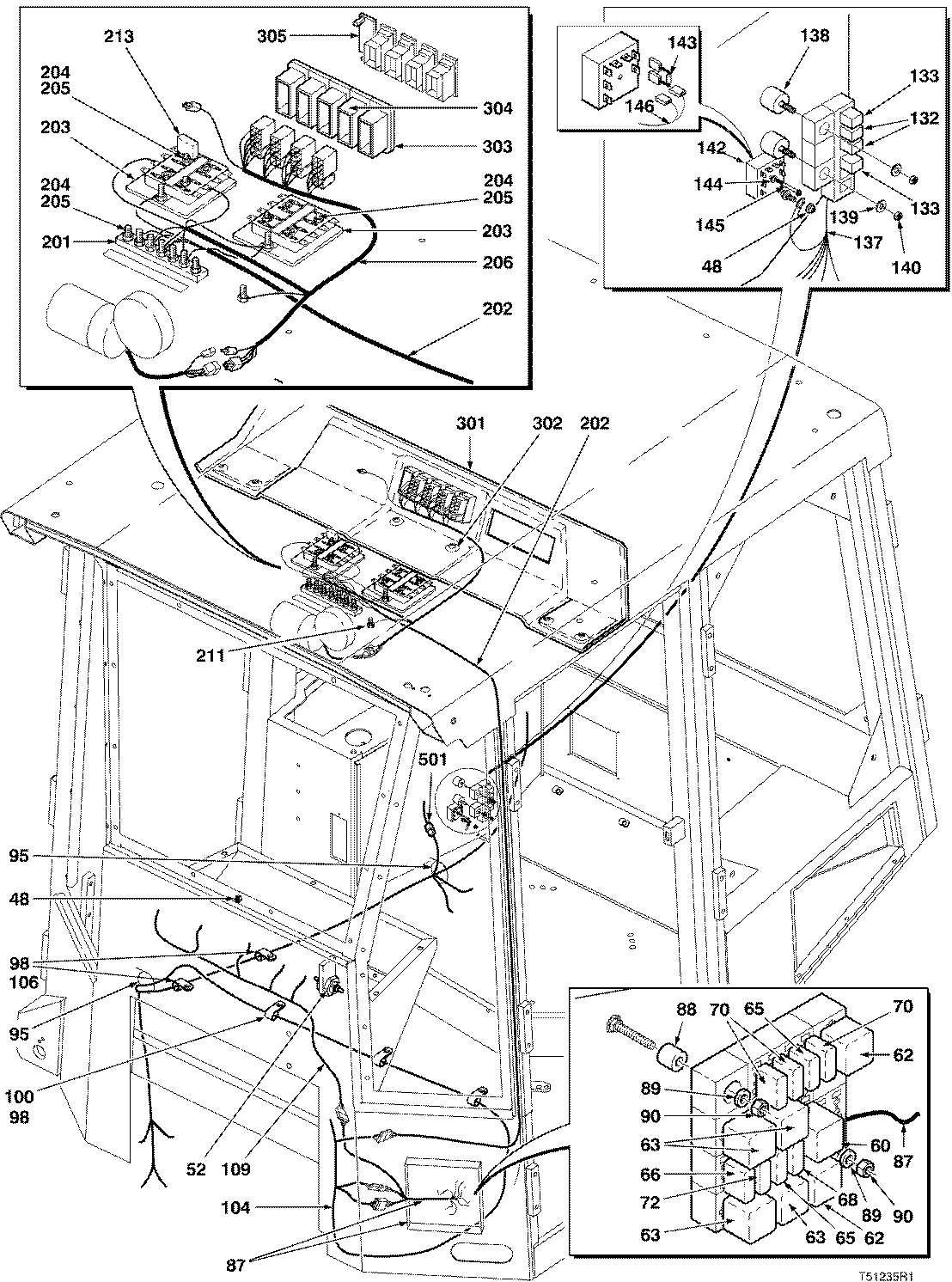

ELECTRICAL CAB SYSTEM ( 974174 - 10EB1276) 3100-121/10 [3100-121/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
48	811706800	5	LOCKNUT*M6X1.00 -	-
52	811240600	1	STUD -	-
60	812003900	1	RELAY - 40 AMP (GUAGE ONLY)	-
62	811828200	2	RELAY - 40 AMP	-
63	811828300	4	Relay	-
65	811871300	2	CIRCUIT BREAKER - 5 AMP	-
66	811871400	1	CIRCUIT BREAKER - 10 AMP	-
68	811871500	1	CIRCUIT BREAKER - 20A	-
70	811830800	3	CIRCUIT BREAKER - 30 AMP	-
72	841899600	1	FUSE-10A -	-
87	F281576	1	HARNESS - FUSE PANEL	-
88	F120690	2	SPACER -	-
89	810878100	2	WASHER*1/4	-
90	811268100	2	LOCKNUT*M6X1.0 -	-
95	810402100	2	TIE WRAP -	-
98	811707000	5	LOCKNUT*M10X1.50 -	-
100	F026327	1	CLIP -	-
104	F284017	1	HARNESS - MAIN - MONITOR	-
106	810533500	2	CLAMP*1	-
109	F284018	1	HARNESS - MONITOR - TO S/N 985722	-
132	F121157	2	RELAY - 15 AMP	-
133	F121158	2	RELAY	-
137	F283996	1	HARNESS - EGS INTERLOCK	-
138	F121154	2	SPACER -	-
139	810878100	2	WASHER*1/4	-
140	811268100	2	LOCKNUT*M6X1.0 -	-
142	F121263	1	MODULE - TIMING	-
143	F284041	1	HARNESS - TIMER RESISTOR	-
144	810663300	1	WASHER*8 -	-
145	F122321	1	SCREW* M4X0.70 -	-
146	F284050	1	HARNESS -	-
201	811947400	1	Elec. Connector Terminal	-
202	827238700	1	HARNESS - DOOR POST	-
203	811813300	2	FUSE BLOCK -	-
204	841807000	6	LOCKNUT*M4X0.7 -	-
205	810663300	6	WASHER*8 -	-
206	827238800	1	HARNESS - ROOF CONSOLE	-
211	811706800	1	LOCKNUT*M6X1.00 -	-
213	811871300	1	CIRCUIT BREAKER - 5 AMP	-
301	-------	1	O-RING	-
302	811952600	6	SCREW*METRIC 6X1.00 -	-
303	811866900	2	Box	-
304	811866800	3	Box	-
305	811866700	1	Plate	-
501	F277662	1	HARNESS - SWING BOOM CONTROL	-
-	-	1	Part 45	-
-	-	1	Part 44	-
-	F284019	1	HARNESS - MAIN - GUAGE	-
-	F289712	1	HARNESS - MONITOR - S/N 985723 & HIGHER	-
-	843125200	1	MODULE - DIODE -	-
-	F284020	1	HARNESS - GAUGE	-

ELECTRICAL CAB SYSTEM ( 974174 - 10EB1276) 3100-121/10 [3100-121/10]
