Открытый узел

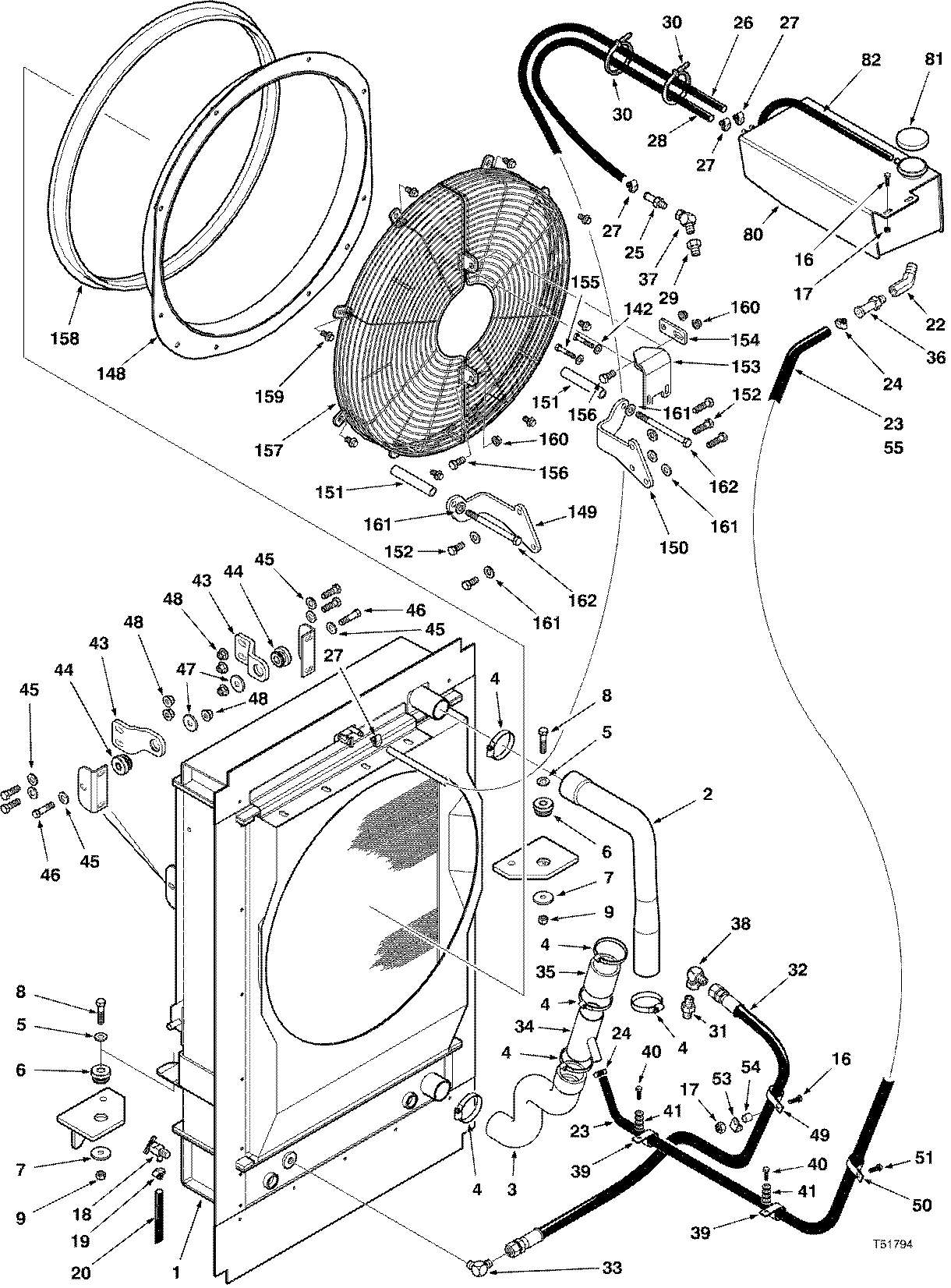

COOLING SYSTEM ( 974174 - 10EB1156) 1610-062/10 [1610-062/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	827119900	1	HOSE	-
3	826815200	1	HOSE	-
4	810784500	6	CLAMP*36	-
5	810011600	2	WASHER*1/2	-
6	810452300	2	MOUNT	-
7	850036000	2	WASHER	-
8	811896300	2	BOLT*M12X1.75-55 -	-
9	811268400	2	LOCKNUT*M12X1.75 -	-
16	811699400	4	SCREW*M10X1.50-25mm -	-
17	811707000	4	LOCKNUT*M10X1.50 -	-
18	810608300	1	DRAIN COCK	-
19	811850800	1	CLAMP	-
20	850067400	1	HOSE - AIR RELIEF	-
22	810850000	1	ELBOW-45 DEG. -	-
23	827328500	1	HOSE - MAKEUP	-
24	810054400	2	CLAMP*12 -	-
25	811639300	1	FITTING*MALE NPTF -	-
26	827328300	1	HOSE - VENT	-
27	811008800	4	CLAMP*6 -	-
28	F284732	1	HOSE -	-
29	810737600	1	ADAPTER	-
30	810402100	3	TIE WRAP -	-
31	810409300	1	ADAPTER	-
32	811995100	1	HOSE-HOT WATER	-
33	810396500	1	ELBOW-90 DEG. -	-
34	826831400	1	TUBE -	-
35	826831500	1	HOSE-RAD -	-
36	811604000	1	ADAPTER -	-
37	810466600	1	FITTING-45 DEG.	-
38	810433800	1	ELBOW-90 DEG.	-
39	810815100	2	Clamp	-
40	810883100	2	BOLT M8-1.25 X 16	-
41	810768000	8	WASHER*5/16	-
43	826996300	2	BRACKET -	-
44	810452300	2	MOUNT	-
45	810011600	6	WASHER*1/2	-
46	810916700	2	BOLT*M12X1.75-50 -	-
47	850036000	2	WASHER	-
48	811707100	6	LOCKNUT*M12X1.75 -	-
49	811166700	1	Clamp	-
50	F004423	2	Hose Clamp	-
51	811701300	2	SCREW*M12X1.75-25 -	-
53	823790800	1	BRACKET	-
54	F286233	1	SPACER - S/N 974753 & UP	-
55	F286270	1	SLEEVE - (FROM S/N 985593)	-
80	F286158	1	TANK -	-
81	811913300	1	CAP -	-
82	827307200	1	HOSE -	-
142	810768000	2	WASHER*5/16	-
148	F282692	1	RING - FAN	-
149	F282687	1	BRACKET - LH	-
150	F288403	1	BRACKET - RH	-
151	F282730	2	SPACER -	-
152	810985000	4	BOLT*M12X1.75-30 -	-
153	F282689	1	BRACKET - TOP	-
154	F282756	1	ADJUSTOR - PLATE	-
155	810977600	2	BOLT*M8X1.25-50 -	-
156	811701400	3	SCREW*M12X1.75-30 -	-
157	826560100	2	GUARD - FAN	-
158	F282188	1	SEAL -	-
159	811699300	8	SCREW*M10X1.50-20 -	-
160	811707100	3	LOCKNUT*M12X1.75 -	-
161	810011600	6	WASHER*1/2	-
162	811908000	2	BOLT*M12X1.75-160 -	-
-	F122125	1	HOSE-HOT WATER.50X63 - (FROM S/N 985593)	-
