Открытый узел

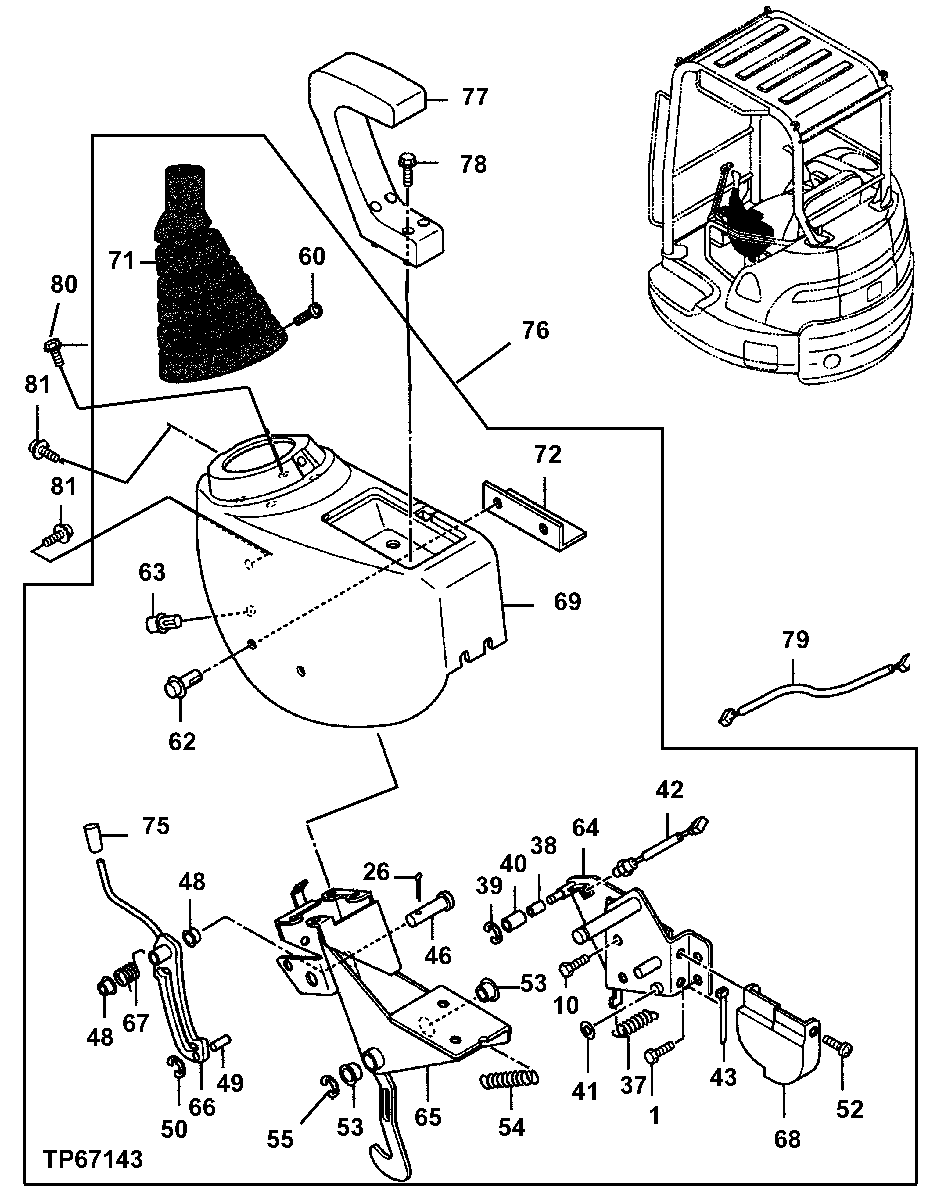

LEFT CONSOLE AND CONTROL LEVER LINKAGE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12M7056	3	Lock Washer	8 mm
1	19M7881	3	Screw	M8 X 20
10	12M7056	1	Lock Washer	8 mm
10	19M7323	1	Cap Screw	M8 X 40
26	11M7009	1	Cotter Pin	2 X 16 mm, (SUB FOR AT258341, 4372327, A762020, TH101639 AND 11M7008)
37	4393841	1	Spring	(SUB FOR AT258361)
38	4393842	1	Bushing	(SUB FOR AT258362)
39	991334	1	Snap Ring	(SUB FOR 4393843, AT258363)
40	4393844	1	Bushing	(SUB FOR AT258364)
41	4393845	1	Washer	(SUB FOR AT258365)
42	4355738	1	Switch	(SUB FOR AT251279)
43	H77698	1	Tie Band	-
46	4383004	1	Pin Fastener	(SUB FOR AT258351)
48	4383002	2	Bushing	(SUB FOR AT258350)
49	4411179	1	Bushing	(SUB FOR AT258391)
50	4393850	1	Snap Ring	(SUB FOR AT258366)
52	4393852	2	Bolt	(SUB FOR TH4393852)
53	4382992	2	Bushing	(SUB FOR AT258348)
54	4383016	1	Spring	(SUB FOR AT258352)
55	4382993	1	Snap Ring	(SUB FOR AT258349)
60	4382998	1	Clip	(SUB FOR TH4382998)
62	4383021	2	Rivet	(SUB FOR AT258354)
63	4383025	1	Rivet	(SUB FOR AT258355)
64	4393855	1	Bracket	(SUB FOR AT258367)
65	4393856	1	Frame	(SUB FOR AT258368)
66	4439476	1	Lever	(SUB FOR AT258384)
67	4393858	1	Torsion Spring	(SUB FOR AT258369)
68	4393859	1	Cover	(SUB FOR AT258370)
69	-	1	Part 29	NOT AVAILABLE FOR SERVICE
71	4383019	1	Boot	(SUB FOR AT255940)
72	4383020	1	Cover	(SUB FOR AT258353)
75	4414917	1	Grip	(SUB FOR AT258396)
76	4437492	1	Console	(SUB FOR AT258416)
77	4437491	1	Armrest	(SUB FOR AT258410)
78	19M8329	2	Cap Screw	M6 X 50
78	12H302	2	Lock Washer	1/4"
78	24M7054	2	Washer	6.400 X 12 X 1.600 mm
79	AT258385	1	Wiring Harness	-
80	19M7932	4	Cap Screw	M8 X 16
80	24M7055	4	Washer	8.400 X 16 X 1.600 mm
80	12M7056	4	Lock Washer	8 mm
81	21M7246	2	Screw	M6 X 16
81	12M7006	2	Lock Washer	6 mm
81	24M7105	2	Washer	6 X 12 X 1.600 mm

LEFT CONSOLE AND CONTROL LEVER LINKAGE

Нет текстового описания
