Открытый узел

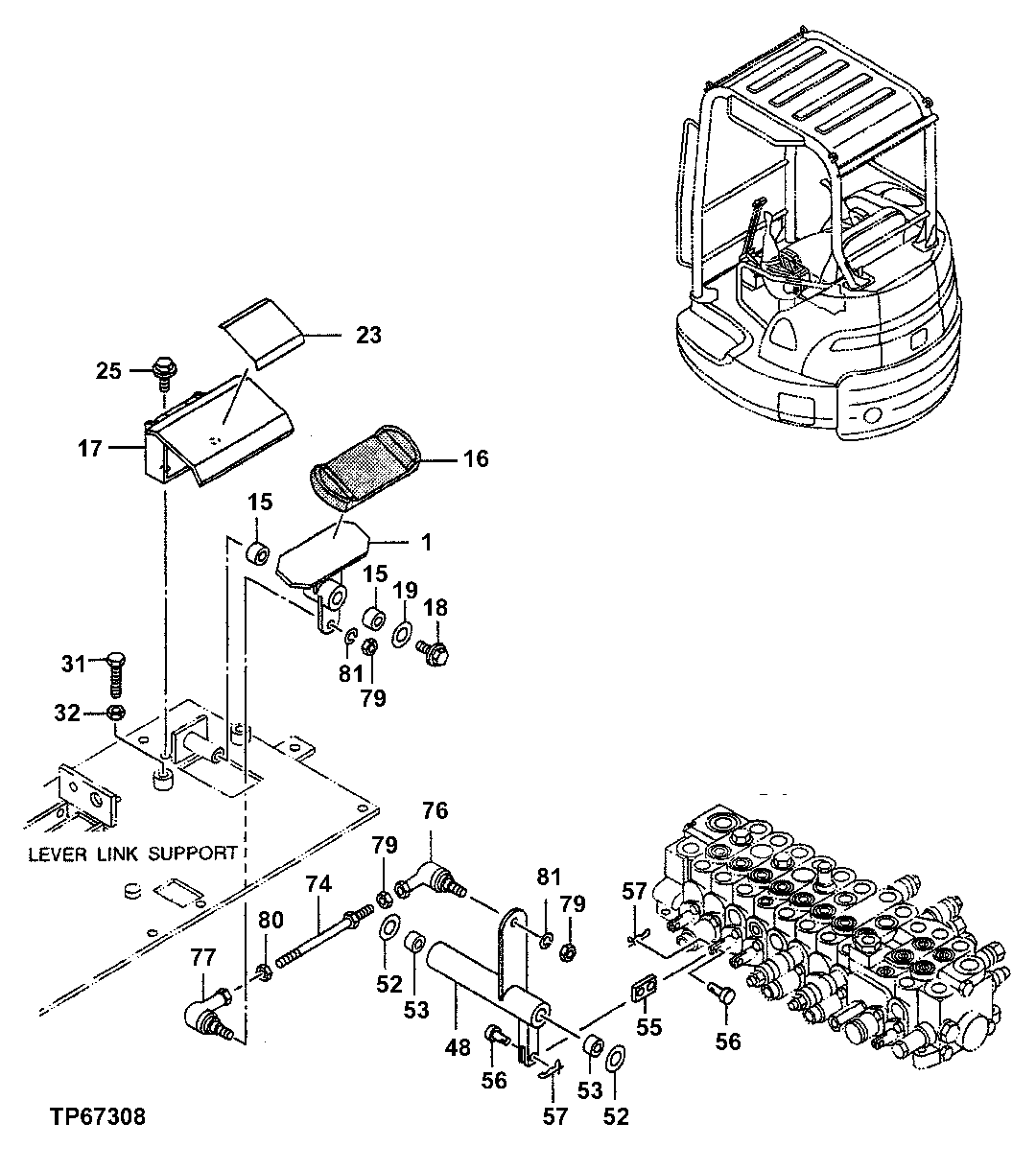

Control Pedal (Boom Swing)

Control Pedal (Boom Swing)

Control Pedal (Boom Swing)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Control Pedal (Boom Swing)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	8074028	1	Pedal	(SUB FOR AT251589)
15	4280298	2	Bushing	(SUB FOR AT251196)
16	4374008	1	Cover	(SUB FOR AT251310)
17	8074332	1	Cover	(SUB FOR AT251596)
18	19M7881	1	Screw	M8 X 20
18	12M7056	1	Lock Washer	8 mm
19	4346037	1	Washer	(SUB FOR AT250610)
23	4345731	1	Mat	(SUB FOR AT255935)
25	19M7881	2	Screw	M8 X 20
25	24M7055	2	Washer	8.400 X 16 X 1.600 mm
25	12M7056	2	Lock Washer	8 mm
31	19M7323	2	Cap Screw	M8 X 40
31	19M8397	2	Cap Screw	M8 X 50
32	14M7273	2	Nut	M8
48	8076140	1	Link	(SUB FOR TH8076140)
52	4294498	2	Shim	(SUB FOR AT251213)
53	4280298	2	Bushing	(SUB FOR AT251196)
55	TH4333080	1	Link	-
56	4279607	2	Pin Fastener	(SUB FOR AT251194)
57	4365839	2	Spring Locking Pin	(SUB FOR AT251295)
74	9752595	1	Rod	(SUB FOR TH9752595)
76	4287792	1	Ball Joint	(SUB FOR AT251201)
77	4287793	1	Ball Joint	(SUB FOR AT251202)
79	14M7273	3	Nut	M8
80	M580008	1	Nut	(SUB FOR AT256017)
81	12M7056	2	Lock Washer	8 mm
